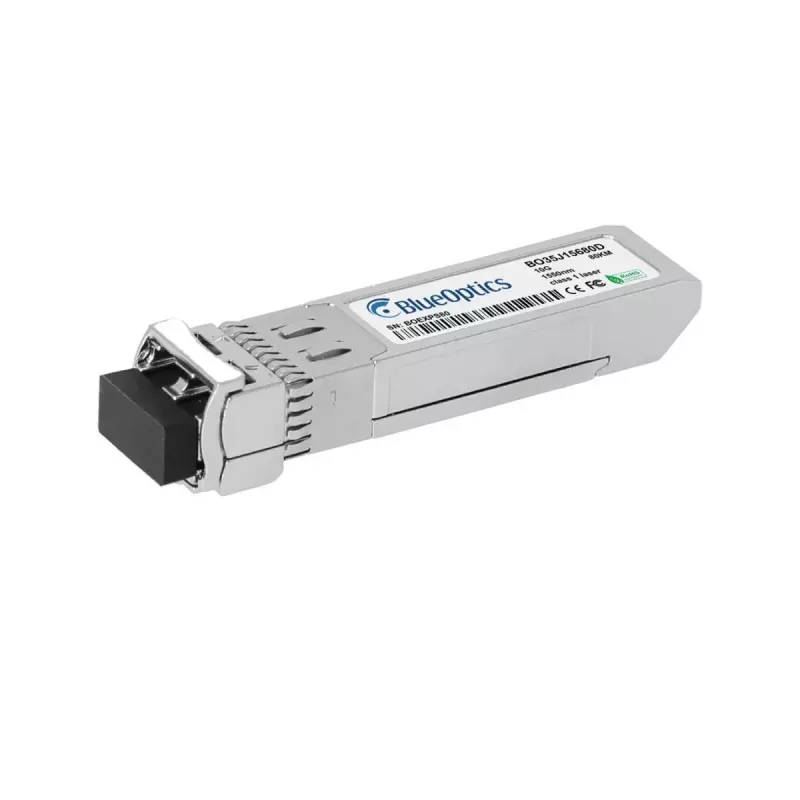

SFP+ siųstuvo-imtuvo modulis BlueOptics 02310JFE-BO 10000 Mbit/s 1550 nm

„BlueOptics 02310JFE-BO“ SFP+ siųstuvo-imtuvo modulis yra vienmodis šviesolaidinis siųstuvas-imtuvas, skirtas 10 Gbit/s jungtims su 1550 nm bangos ilgiu. Sidabrinės spalvos korpuse, sveriantis apie 20 g, jis atitinka MSA formos faktoriaus reikalavimus ir yra suderinamas su įranga, palaikančia 10GBASE-ZR klasės optinius modulius. Modulis atitinka RoHS reikalavimus ir yra nurodytas ilgam eksploatavimo laikui, MTBF yra 1 000 000 valandų.

Privalumai

Šis SFP+ modulis palaiko iki 10 000 Mbit/s duomenų perdavimo spartą ir naudoja 1550 nm siųstuvą bei imtuvą tolimam optiniam perdavimui vienmode skaidula. Modulis pagamintas pagal pramonės standartus, atitinka MSA, turi LC dvipusę jungtį ir įdiegtą skaitmeninį diagnostinį stebėjimą nuotolinei būsenos ir veikimo patikrai. Komponentai parinkti dėl patikimumo, kad būtų užtikrintas ilgesnis tarnavimo laikas ir stabilus optinis veikimas.

Tinka

• Tolimojo nuotolio 10 Gbit/s Ethernet jungtims (10GBASE-ZR) vienmode skaidula
• Spartiesiems ryšiams tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Duomenų centrų sujungimams ir miestų tinklų jungtims iki dešimčių kilometrų
• Diegimams, kuriems reikalingas skaitmeninis diagnostikos (DDM/DOM) palaikymas stebėjimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Didžiausia duomenų perdavimo sparta: 10000 Mbit/s
• Bangos ilgis: 1550 nm (siųstuvui ir imtuvui)
• Skaidulos tipas: Vienmodė skaidula
• Jungtis: LC dvipusė
• Korpuso spalva: Sidabrinė
• Svoris: apie 0,02 kg
• Atitinka RoHS
• MTBF: 1 000 000 valandų
• Skaitmeninis diagnostinis stebėjimas (DDM/DOM) palaikymas (suderinamas su MSA SFF-8472)

Kaip naudoti

Įstatykite „BlueOptics 02310JFE-BO“ SFP+ modulį į suderinamo tinklo įrenginio SFP+ lizdą, kol spragtelėdamas užsifiksuos. Prijunkite LC dvipusius vienmodžius šviesolaidinius kabelius prie modulio prievadų, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir, jei yra, įjunkite arba nuskaitykite skaitmeninę diagnostiką per įrangos valdymo sąsają, kad stebėtumėte parametrus, tokius kaip maitinimo įtampa, optinė galia ir temperatūra. Dėl programinės įrangos ar suderinamumo nustatymų vadovaukitės pagrindinio įrenginio tiekėjo instrukcijomis.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC dvipusius kabelius ir, kur tinka, paskirstymo skydus, kad išlaikytumėte optimalų optinį veikimą. Patvirtinkite suderinamumo sąrašus tikslinei aparatinės įrangos platformai ir įjunkite DDM/DOM, jei reikalingas nuotolinis stebėjimas. Nelenkite skaidulos mažesniu nei nurodytas spinduliu ir laikykite jungtis švarias, kad sumažintumėte slopinimą ir išlaikytumėte ryšio stabilumą.
