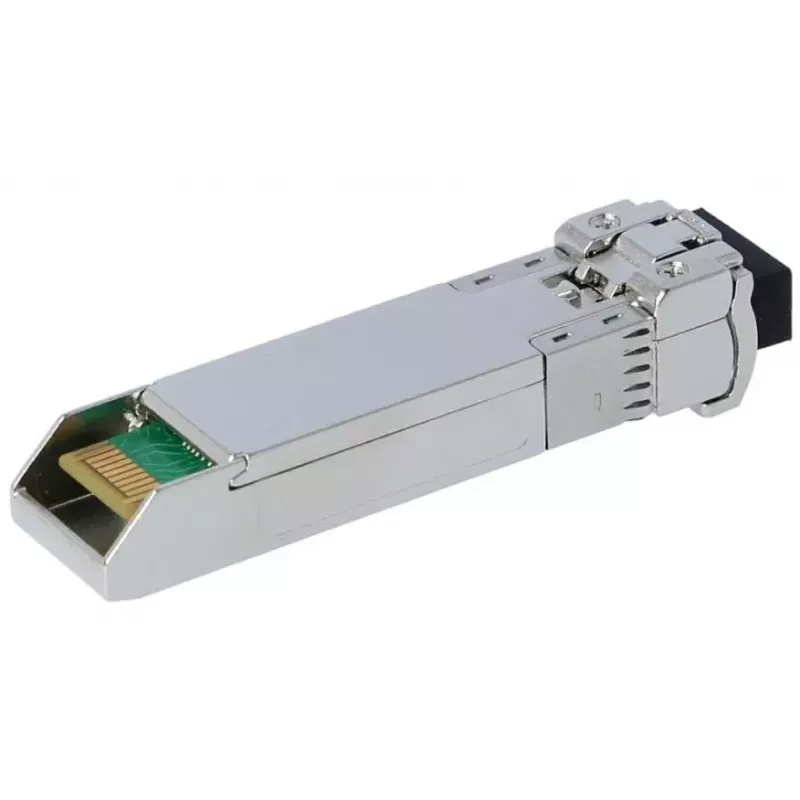

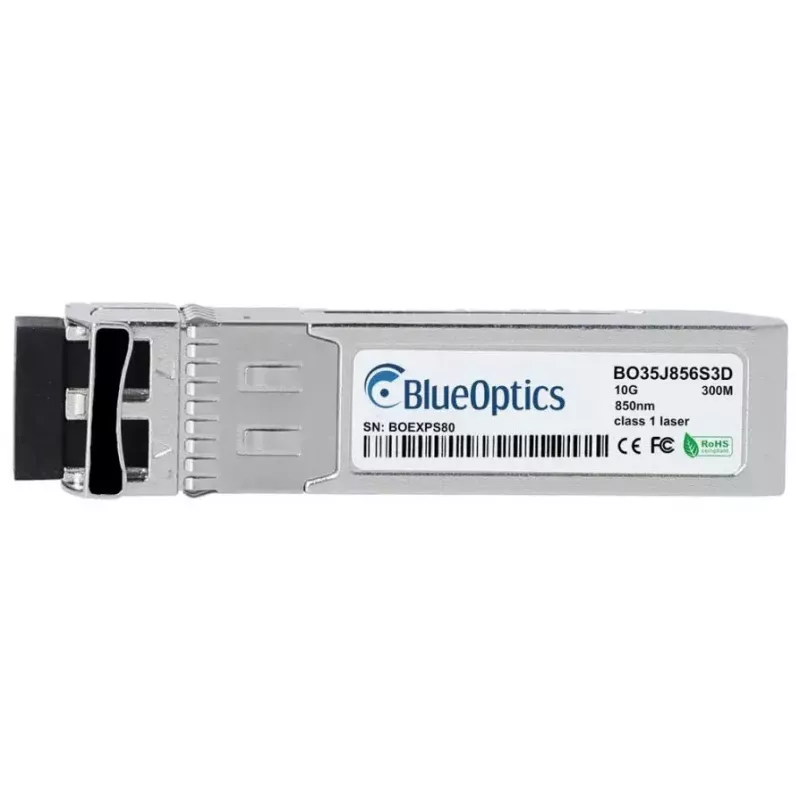

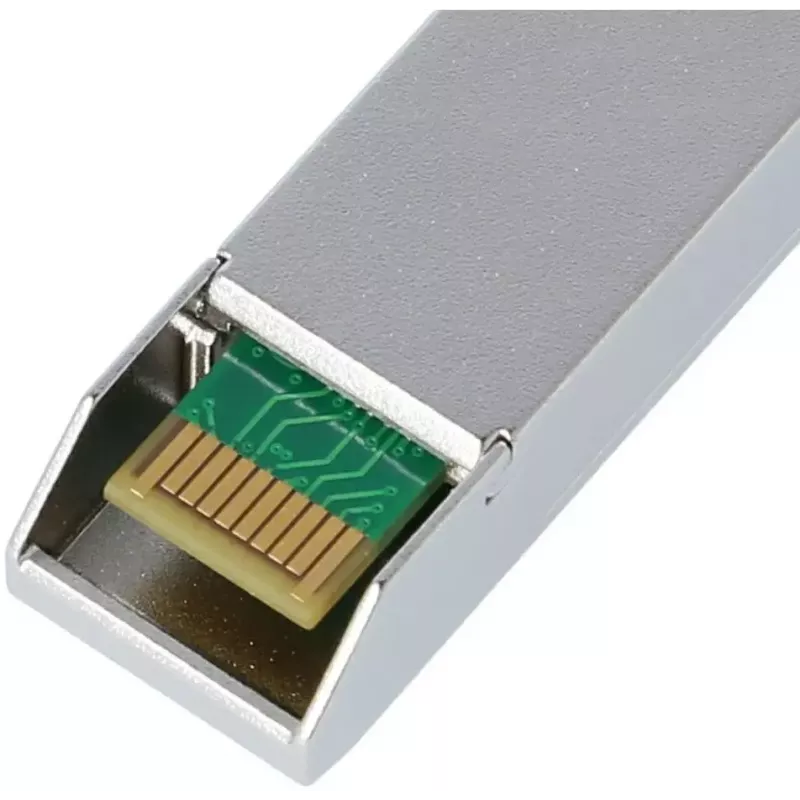

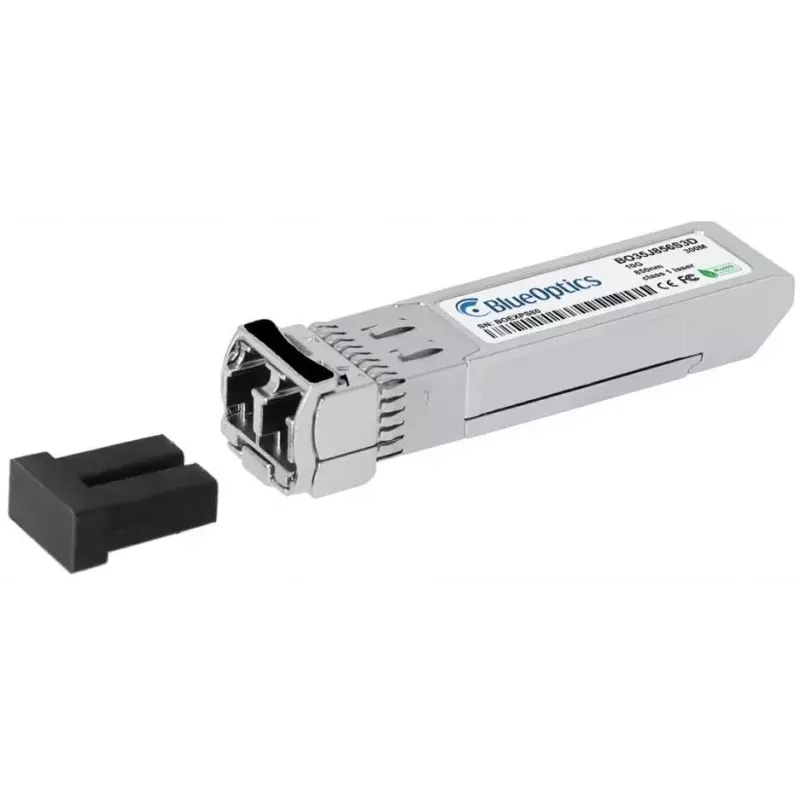

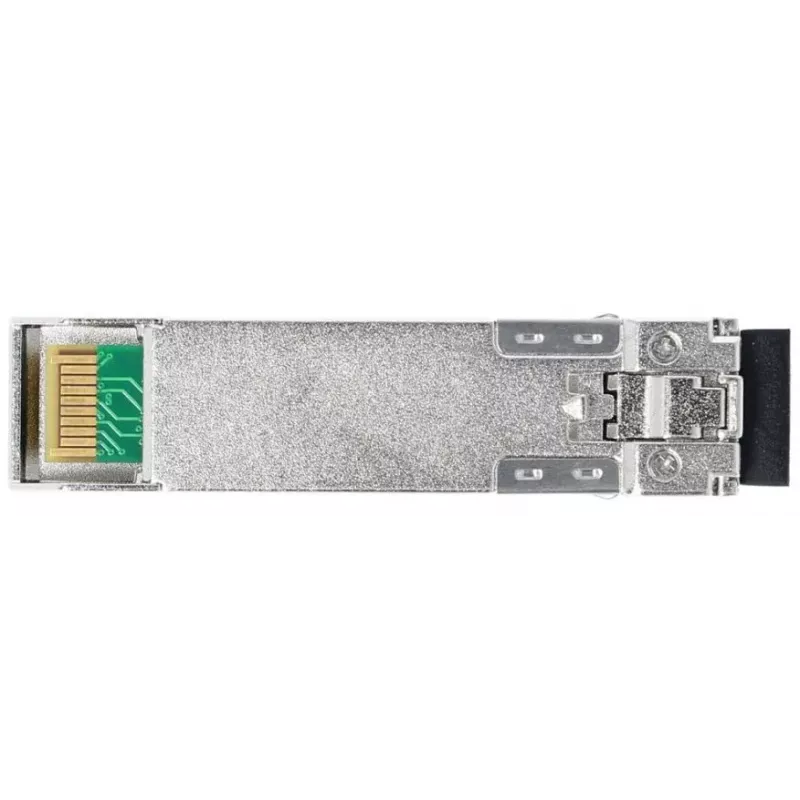

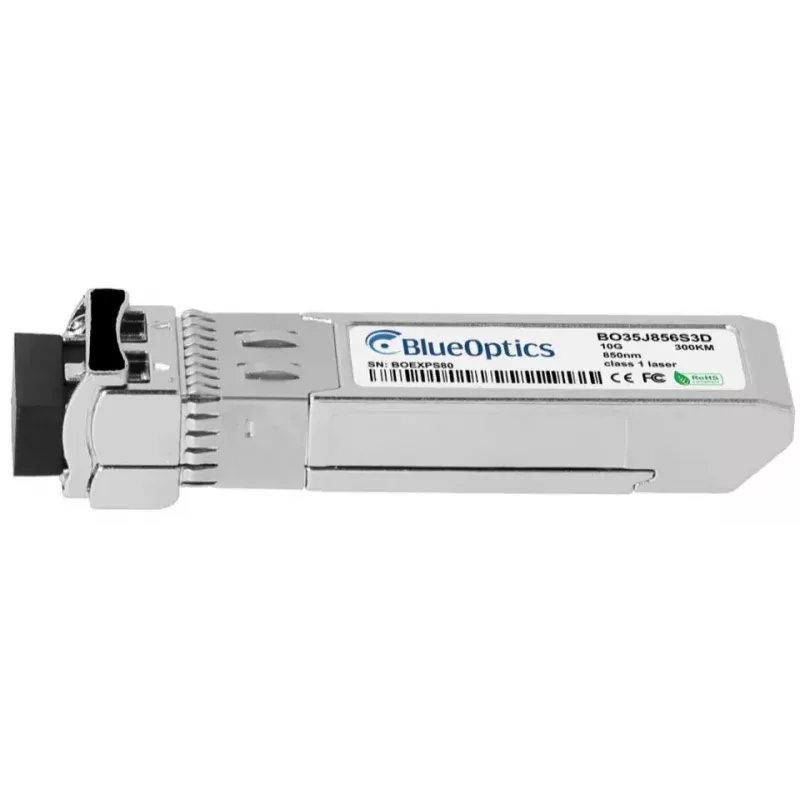

SFP+ siųstuvo-imtuvo modulis BlueOptics 0069-BO 10000 Mbit/s 850 nm

BlueOptics 0069-BO SFP+ siųstuvo-imtuvo modulis suteikia kompaktišką optinę sąsają 10 Gbit/s duomenų perdavimo linijoms daugiamode skaidula. Veikiantis 850 nm bangos ilgiu, modulis skirtas trumpojo nuotolio 10GBASE-SR taikymams ir tinka SFP+ prievadams su LC dvipusiu jungtimi. Jis atitinka RoHS reikalavimus, sveria apie 20 g ir yra skirtas integruoti į tinklo komutatorius, maršruto parinktuvus ir saugojimo įrangą, palaikančią SFP+ optiką.

Privalumai

Modulis užtikrina 10 000 Mbit/s pralaidumą su standartizuota SFP+ forma, leidžiančia didelio tankio diegimą stovuose ir korpusuose. Jo 850 nm daugiamodis veikimas ir LC dvipusė sąsaja palaiko vienu metu vykstančius perdavimo ir priėmimo kanalus atskiromis skaidulomis. Išbandytas sąveikai su plačiai naudojamomis aparatinėmis platformomis, BlueOptics 0069-BO išsiskiria kompaktišku dydžiu, mažu svoriu ir atitiktimi pramoniniams mechaniniams bei optiniams standartams.

Tinkama

• Trumpojo nuotolio 10G eterneto linijoms daugiamode skaidula (10GBASE-SR)
• Didelės spartos jungtims tarp komutatorių arba prie serverių ir saugyklų
• Duomenų centrų sujungimams ir agregavimo prievadams su SFP+ lizdais
• Aplinkoms, reikalaujančioms RoHS atitinkančių optinių siųstuvų-imtuvų

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Optinis bangos ilgis: 850 nm (daugiamodė skaidula)

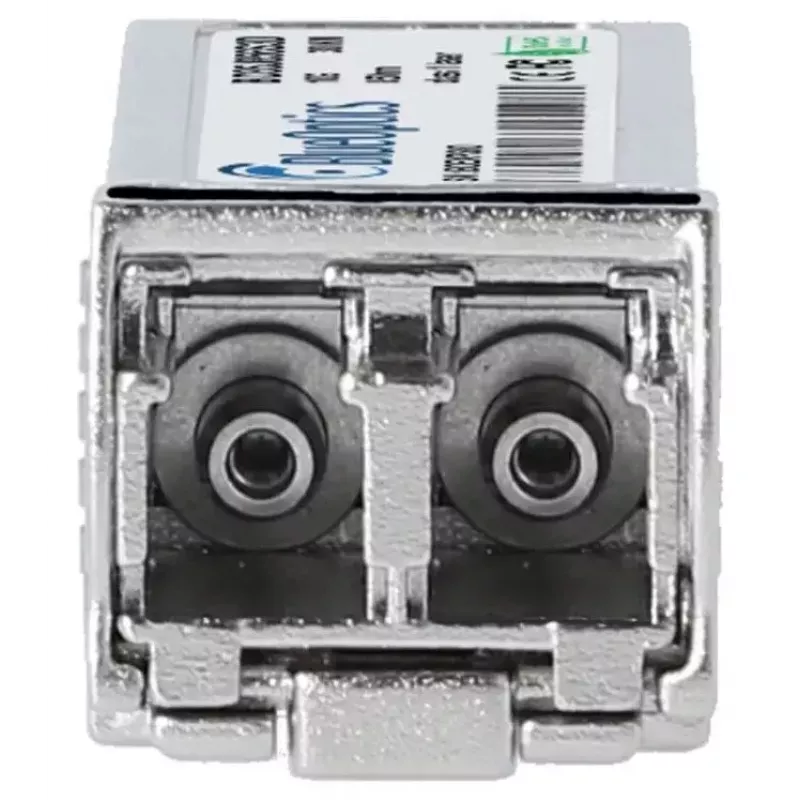

• Jungtis: LC dvipusė
• Tipinis pasiekiamumas: optimizuotas trumpojo nuotolio daugiamodėms linijoms (10GBASE-SR)
• Svoris: apie 0,02 kg
• Gaminio spalva: sidabrinė
• Atitiktis RoHS: taip

Kaip naudoti

Įdėkite BlueOptics 0069-BO į laisvą SFP+ prievadą, nukreipdami modulio išstūmiklį / skirtuką pagal priimančiojo įrenginio vadovą. Prijunkite LC dvipusius daugiamodžius pataisymo laidus prie siųstuvo-imtuvo, užtikrindami teisingą perdavimo-priėmimo skaidulų suderinimą tarp galinių taškų. Po įdėjimo priimančioji sistema turėtų aptikti siųstuvą-imtuvą ir suderinti linijos parametrus 10 Gbit/s greičiu, jei prijungta įranga ir kabeliai palaiko 10GBASE-SR. Jei aparatinė įranga palaiko, įjunkite arba patikrinkite skaitmeninę diagnostinę stebėseną (DDM/DOM), kad peržiūrėtumėte maitinimo įtampą, temperatūrą, perdavimo ir priėmimo galią bei lazerio poslinkio srovę nuotoliniam trikčių šalinimui.

Rekomendacijos

Naudokite aukštos kokybės OM3/OM4 daugiamodę skaidulą ir LC dvipusius pataisymo laidus patikimoms trumpojo nuotolio 10G linijoms ir geriausiai signalo atsargai pasiekti. Patikrinkite, ar priimančiojo įrenginio programinė įranga arba OS palaiko trečiųjų šalių SFP+ modulius, ir įsitikinkite DDM/DOM suderinamumu, jei planuojate naudoti diagnostinę stebėseną. Atsargiai elkitės su optinėmis sąsajomis, ant nenaudojamų prievadų laikykite dulkių gaubtelius ir montavimo metu laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių.
