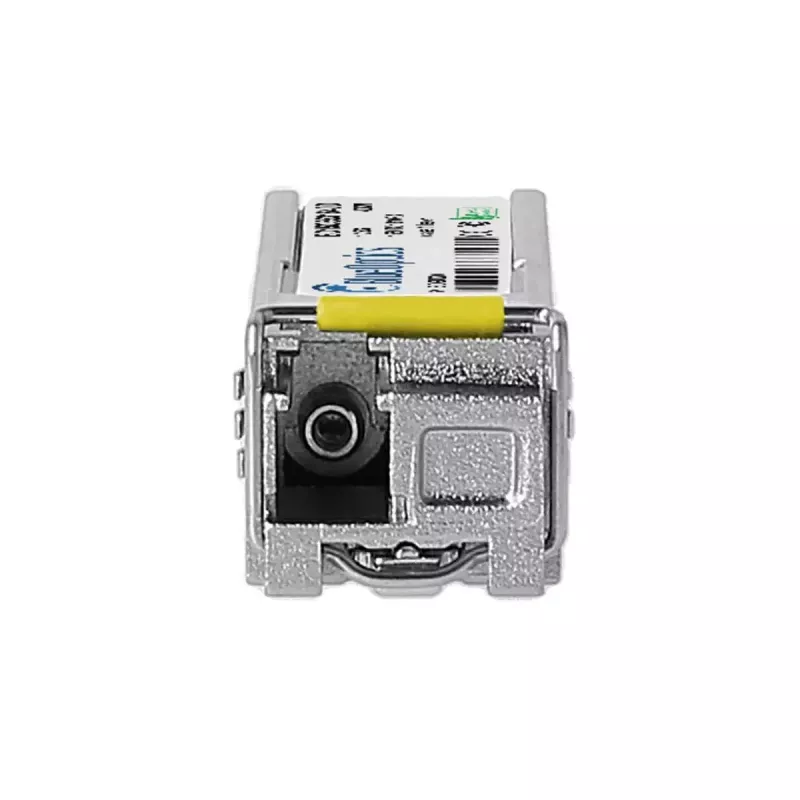

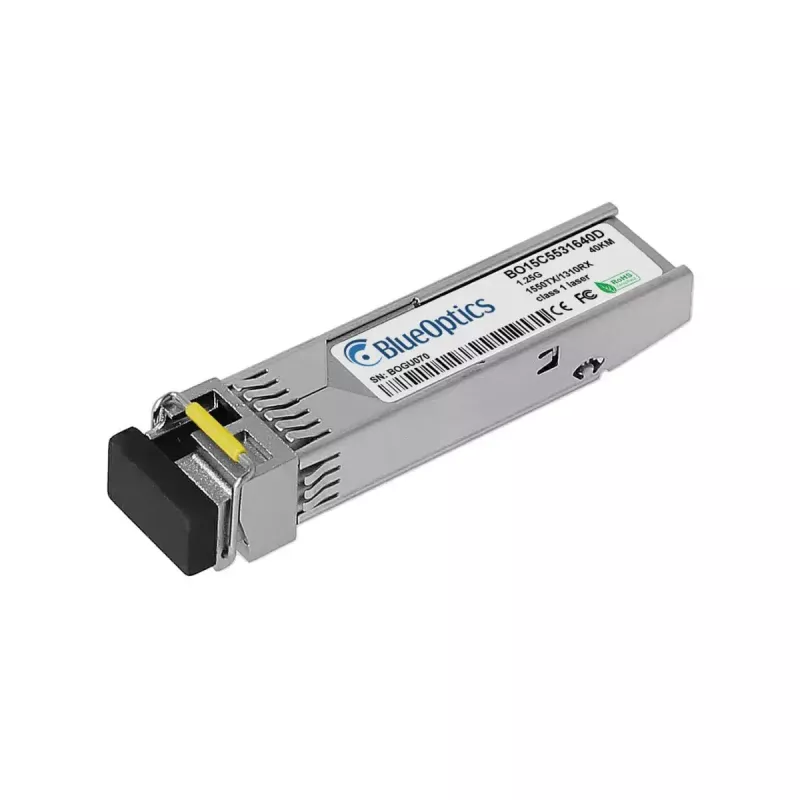

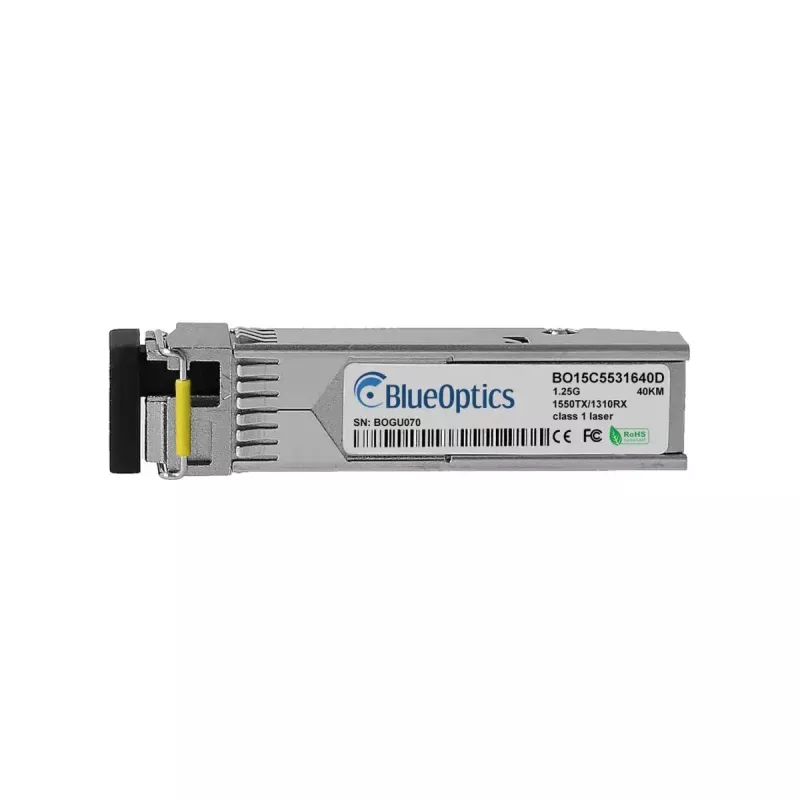

SFP siųstuvas-imtuvas modulis BlueOptics SFP-4360-BO 1250 Mbit/s

„BlueOptics SFP-4360-BO“ yra SFP šviesolaidinis siųstuvas-imtuvas modulis, skirtas 1,25 Gbit/s (1250 Mbit/s) duomenims perduoti vienmodžiu šviesolaidžiu. Įdėtas į metalinį korpusą ir sveriantis maždaug 3 g, modulis veikia iš 3,3 V maitinimo šaltinio ir palaiko didelio atstumo jungtis iki 40 km su LC simplex stiliaus šviesolaidine sąsaja. Siųstuvas-imtuvas suderinamas su standartiniais SFP prievadais ir atitinka bendrus MSA mechaninius bei elektrinius reikalavimus, kad būtų galima jį karštai keisti jungikliuose, maršruto parinktuvuose ir kitoje tinklo įrangoje.

Privalumai

Šis modulis siūlo kompaktišką, pramonės standarto SFP formos faktorių su metaliniu korpusu, užtikrinančiu mechaninį patikimumą ir šiluminį stabilumą. Palaikymas iki 1250 Mbit/s spartos ir vienmodžio režimo veikimo iki 40 000 m leidžia diegti jį miesto ir miestelių jungtyse. Mažas svoris ir 3,3 V maitinimas palengvina modulio integravimą į esamą aparatinę įrangą, priimančią SFP modulius. Modulyje naudojama simplex LC optinė jungtis signalams siųsti ir priimti per vieną šviesolaidžio giją, naudojant skirtingus bangos ilgius perdavimui ir priėmimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite maitinimą arba atlikite priimančiojo įrenginio karšto keitimo procedūrą, tada įkiškite „BlueOptics SFP-4360-BO“ į laisvą SFP lizdą, kol užsifiksuos. Prijunkite tinkamą vienmodį LC simplex pataisymo kabelį tarp siųstuvų-imtuvų arba prie pataisymo skydo, stebėdami teisingą perdavimo ir priėmimo galų orientaciją. Patikrinkite ryšio būseną priimančiajame įrenginyje ir įsitikinkite, kad prievadas sukonfigūruotas numatytam greičiui ir protokolui. Jei to reikalauja sistema, įjunkite arba patikrinkite skaitmeninio diagnostinio stebėjimo (DDM/DOM) palaikymą, kad galėtumėte stebėti optinius parametrus iš priimančiojo įrenginio.

Rekomendacijos

Norėdami pasiekti optimalų atstumą ir signalo kokybę, naudokite vienmodį šviesolaidį, atitinkantį reikiamą atstumą, ir kokybiškus LC pataisymo laidus. Patikrinkite priimančiojo įrenginio suderinamumą su standartiniais SFP moduliais ir, jei reikia stebėjimo, įsitikinkite, kad priimantysis įrenginys palaiko DDM/DOM, kad būtų galima matyti įtampos, temperatūros ir optinės galios rodiklius. Nelenkite šviesolaidžio daugiau nei leidžia minimalus lenkimo spindulys, o diegimo ir pašalinimo metu elkitės su moduliu laikydamiesi ESD atsargumo priemonių.
