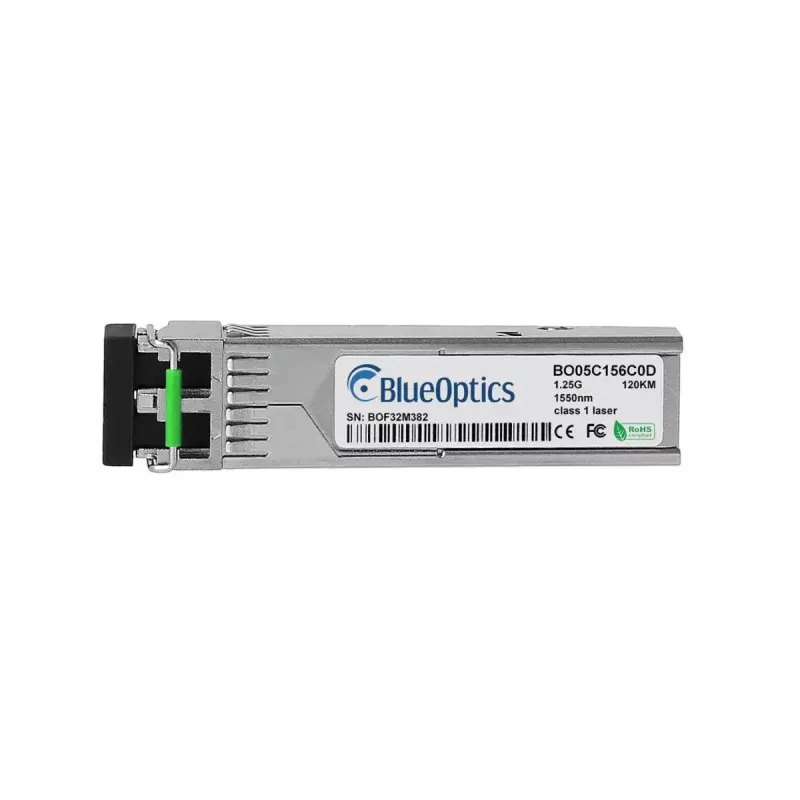

SFP siųstuvas-imtuvas modulis BlueOptics ONS-SE-GE-ZX=-BO 1250 Mbit/s šviesolaidis

BlueOptics ONS-SE-GE-ZX=-BO SFP siųstuvo-imtuvo modulis yra kompaktiška šviesolaidinė sąsaja, skirta 1250 Mbit/s duomenų perdavimui. Sukurtas pagal MSA formos faktoriaus ir LC Duplex jungties standartus, šis sidabrinės spalvos SFP palaiko dvikryptį optinį signalizavimą 1550 nm bangos ilgiu tolimojo ryšio linijoms ir yra suderinamas su įprastomis tinklo aparatinės įrangos platformomis. Modulis atitinka CE, RoHS ir FCC reikalavimus ir sveria apie 20 g, todėl tinka tankiems įrenginiams ir paprastam keitimui vietoje.

Privalumai

Siųstuvas-imtuvas užtikrina stabilų optinį perdavimą atskirais siųstuvo ir imtuvo kanalais 1550 nm bangos ilgiu ir palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kad būtų galima realiuoju laiku stebėti įtampą, temperatūrą ir optinę galią, kai naudojamas su suderinama priimančiąja įranga. Komponentai parinkti taip, kad atitiktų MSA sąveikos reikalavimus, užtikrinant suderinamumą su daugelio tiekėjų platformomis. Kompaktiškas SFP formos faktorius ir mažas svoris palengvina montavimą ir keitimą jungikliuose, maršrutizatoriuose ir kituose 1,25 Gbit/s spartą palaikančiuose įrenginiuose.

Tinka

• Tolimojo ryšio šviesolaidinėms jungtims tarp jungiklių ir maršrutizatorių
• Duomenų centrų įrangos ir saugojimo sistemų sujungimui
• Perteklinėms ir aukšto prieinamumo optinėms linijoms įmonių tinkluose
• Esamų 1,25 Gbit/s SFP modulių keitimui ar atnaujinimui suderinamoje įrangoje

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC Duplex)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Bangos ilgis: 1550 nm (siuntimui ir priėmimui)
• Formos faktorius: MSA reikalavimus atitinkantis SFP
• Spalva: Sidabrinė
• Svoris: apie 0,02 kg
• Atitiktis reglamentams: CE, RoHS, FCC
• DDM/DOM palaikymas: taip (kai priimančioji įranga palaiko MSA SFF-8472)

Kaip naudoti

Išjunkite maitinimą arba laikykitės įrangos tiekėjo karštojo keitimo procedūros prieš įdėdami SFP modulį į tuščią SFP lizdą. Sulygiuokite LC Duplex jungtį ir įkiškite modulį, kol jis užsifiksuos; prijunkite atitinkamą LC šviesolaidinį komutacinį kabelį prie modulio ir nuotolinio galinio taško. Įdėję patikrinkite ryšio būseną ir, jei įmanoma, per priimančiąją sistemą patikrinkite DDM parametrus, kad įsitikintumėte, jog optinė galia ir temperatūros rodmenys yra tinkami. Dėl bet kokios reikalingos konfigūracijos ar sąsajos greičio nustatymų vadovaukitės priimančiojo įrenginio dokumentacija.

Rekomendacijos

Naudokite švarias LC jungtis ir tinkamą vienmodį šviesolaidinį kabelį optimaliam atstumui ir signalo kokybei pasiekti. Įsitikinkite, kad priimančiojo įrenginio programinė įranga palaiko trečiųjų šalių arba suderinamus SFP modulius ir DDM, jei reikia diagnostinio stebėjimo. Nenaudojamus modulius laikykite antistatinėje pakuotėje, o šviesolaidžių galus, kai jie neprijungti, apsaugokite dulkių gaubteliais.
