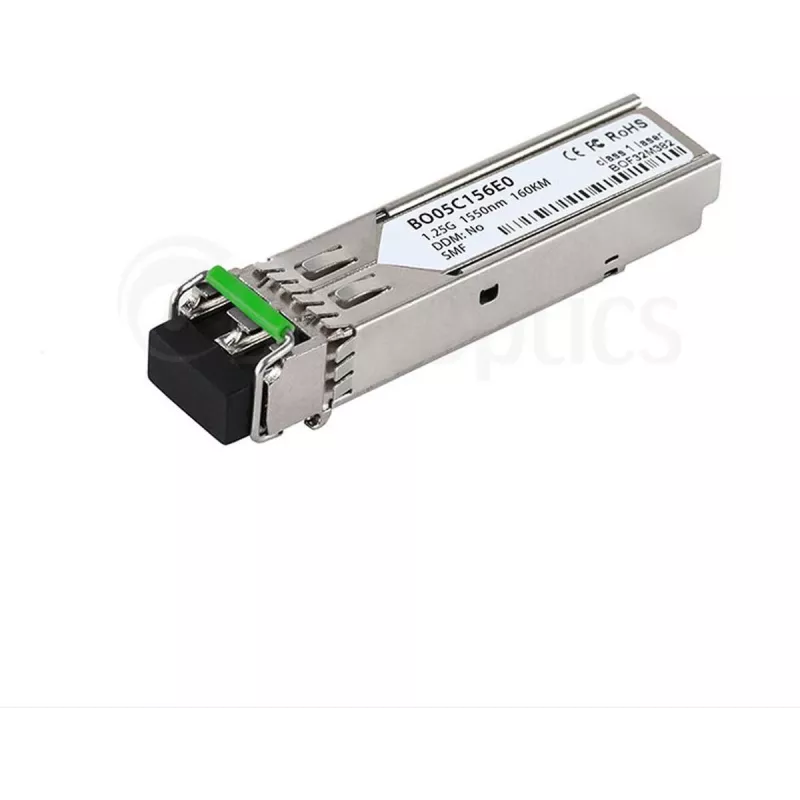

SFP siųstuvas-imtuvas CBO SFP-1G-ZX-160KM-MR-BO 1,25 Gbit/s vienmodis LC 160 km ZX

CBO SFP-1G-ZX-160KM-MR-BO yra mažos formos įdedamas (SFP) optinis siųstuvas-imtuvas, skirtas vienmodėms skaidulinėms jungtims, reikalaujančioms didelio nuotolio. Modulis palaiko 1,25 Gbit/s duomenų perdavimo spartą ir veikia ZX bangos ilgiu (apie 1550 nm) su LC dvipusiu lizdu, leidžiančiu skaidulinius ruožus iki 160 km esant tinkamoms jungties sąlygoms. Jis skirtas naudoti telekomunikacijų, operatorinio lygio ir įmonių tinklo magistralėse, kur reikalingas stabilus ilgo nuotolio optinis perdavimas.

Privalumai

Šis SFP siųstuvas-imtuvas suteikia standartizuotą, karštojo keitimo sąsają 1 Gbit/s prievadams ir pasižymi didelio nuotolio galimybe iki 160 km be tarpinio stiprinimo tinkamose jungčių konstrukcijose. Vienmodė konstrukcija ir LC lizdas užtikrina suderinamumą su įprastais vienmodžiais pataisymais ir skaiduline infrastruktūra. Kompaktiška SFP forma sumažina vietos naudojimą komutatoriuose ir maršrutizatoriuose, tuo pačiu leidžiant lengvai pakeisti ar atnaujinti optines sąsajas.

Tinka

• Ilgo nuotolio optinėms magistralėms tarp objektų ir duomenų centrų
• Operatorinėms ir miesto prieigos jungtims, reikalaujančioms ZX (1550 nm) optikos
• Įmonių WAN jungtims per vienmodę skaidulą
• Tinklo įrangai su SFP prievadais (komutatoriai, maršrutizatoriai, medijos keitikliai)

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 1,25 Gbit/s (SFP Fast Ethernet/1G palaikymas)
• Skaidulos tipas: Vienmodė skaidula (SMF)
• Bangos ilgis: ZX klasė (~1550 nm)
• Lizdas: LC dvipusis
• Maksimalus pasiekiamumas: iki 160 km (priklausomai nuo jungties)
• Formos faktorius: SFP (mažos formos įdedamas), karštojo keitimo
• Optinė sąsaja: vienpusė/dvipusė vienmodė siųstuvas/imtuvas

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į tinkamą SFP lizdą komutatoriuje, maršrutizatoriuje ar medijos keitiklyje, kai įrenginys įjungtas arba išjungtas pagal priimančiosios įrangos vadovą. Prijunkite LC vienmodžius pataisymo kabelius prie siuntimo ir priėmimo prievadų, laikydamiesi teisingo poliškumo. Patikrinkite, ar priimančiojo prievado konfigūracija nustatyta 1 Gbit/s veikimui, ir patikrinkite jungties būsenos šviesos diodus ar įrenginio diagnostiką, kad patvirtintumėte stabilų ryšį. Norint pasiekti maksimalų nuotolį, įsitikinkite, kad skaidulos slopinimas, lizdo kokybė ir chromatinė dispersija neviršija ZX klasės optikai priimtinų ribų.

Rekomendacijos

Naudokite šį modulį tik su vienmode skaidula ir LC lizdais. Planuodami jungtis, artimas 160 km atstumui, atlikite pilną optinio galios biudžeto skaičiavimą ir atsižvelkite į dispersiją bei lizdų/sujungimų nuostolius. Laikykite ir tvarkykite siųstuvus-imtuvus su apsauginiais gaubteliais, uždėtais ant optinių prievadų, kad išvengtumėte užteršimo. Laikykitės priimančiosios įrangos gamintojo nurodymų dėl suderinamumo ir palaikomų optinių parametrų.
