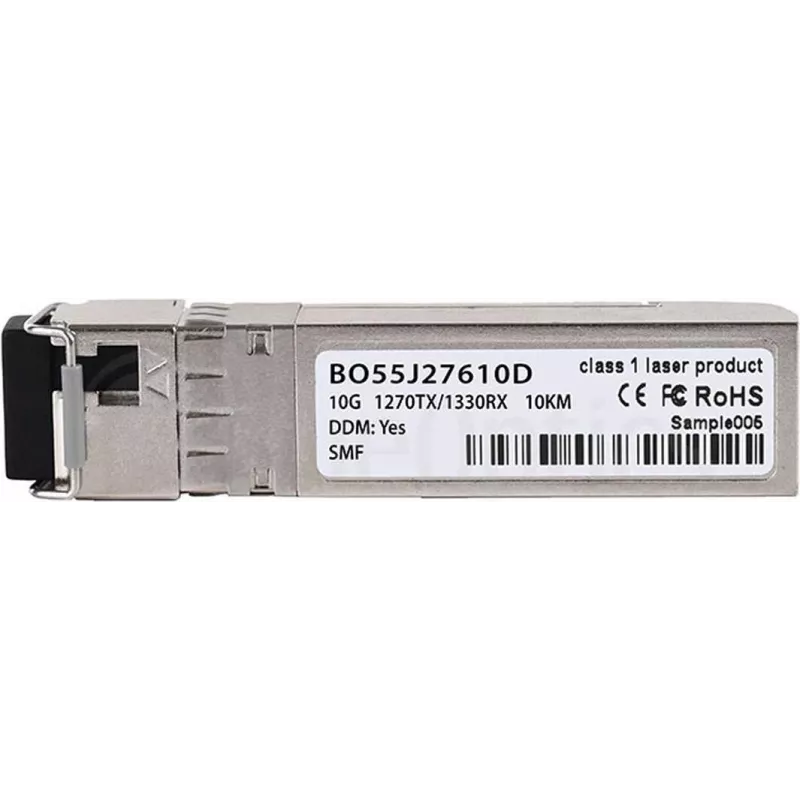

SFP+ siųstuvas-imtuvas CBO SFP-10G-BX-U 10G 1310nm vieno pluošto jungtims

CBO SFP-10G-BX-U yra SFP+ optinio siųstuvo-imtuvo modulis, palaikantis 10 Gbps duomenų perdavimo spartą, naudojant 1310 nm perdavimo bangos ilgį vieno pluošto dvikryptėms jungtims. Skirtas naudoti suderinamuose komutatoriuose ir maršrutizatoriuose, šis kompaktiškas SFP+ formos faktorius užtikrina erdvę taupantį sprendimą aukštyn nukreiptoms jungtims ir tiesioginėms jungtims tinklo aplinkose, kuriose reikalingas 10 Gigabit našumas per vieno pluošto infrastruktūrą. Modulis sukurtas būti suderinamas su standartiniais SFP+ prievadais ir integruojamas į duomenų centrų, ryšio operatorių bei įmonių agregavimo įrangą, kur reikalingas mažas plotas ir didelės spartos ryšys.

Privalumai

Modulis užtikrina 10 Gbps pralaidumą, naudodamas vieną optinį pluoštą tiek perdavimo, tiek priėmimo kanalams, taip sumažinant pluoštų skaičių ir supaprastinant kabelių infrastruktūrą. Jo SFP+ formos faktorius leidžia pasiekti didelį prievadų tankį ir lengvą karštojo keitimo įdiegimą suderinamuose tinklo įrenginiuose. Veikdamas 1310 nm bangos ilgiu perdavimui, jis palaiko ilgo nuotolio vieno pluošto topologijas, priklausomai nuo ryšio biudžeto ir sistemos optikos. Konstrukcija pabrėžia tiesioginį suderinamumą su standartinėmis SFP+ sąsajomis ir mažas energijos sąnaudas, būdingas mažo formos faktoriaus siųstuvams-imtuvams.

Tinka

• 10 Gigabit aukštyn nukreiptoms jungtims tarp komutatorių ir agregavimo taškų
• Vieno pluošto tiesioginėms jungtims duomenų centruose ir ryšio operatorių tinkluose
• Įmonių magistralinėms jungtims ir serverių aukštyn nukreiptoms jungtims, kurioms reikalingi kompaktiški SFP+ moduliai
• Aplinkoms, kuriose prioritetas yra pluoštų skaičiaus mažinimas ir supaprastinta kabelių infrastruktūra

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (10 Gbps)
• Duomenų perdavimo sparta: 10 Gbps
• Perdavimo bangos ilgis: 1310 nm (vieno pluošto dvikrypčiam veikimui)
• Vieno pluošto dvikryptis (BX) veikimas
• Karštai įjungiamas SFP+ modulis
• Mažos energijos sąnaudos, atitinkančios mažo formos faktoriaus siųstuvus-imtuvus

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamą SFP+ prievadą savo komutatoriuje arba maršrutizatoriuje, kol užsifiksuos; laikykitės įrenginio gamintojo nurodymų dėl karštojo prijungimo ir ESD atsargumo priemonių. Prijunkite vieno pluošto dvikryptį optinį kabelį (suderinę bangos ilgiui specifinius pluošto galus kiekviename jungties gale) prie siųstuvo-imtuvo. Patikrinkite jungties būseną ir greitį pagrindinio įrenginio valdymo sąsajoje ir įsitikinkite, kad įrenginys atpažįsta modulį. Jei reikia, pakoreguokite jungties nustatymus, tokius kaip greitis ir dvipusis režimas, atsižvelgdami į tinklo projektą ir nuotolinio modulio specifikacijas.

Rekomendacijos

Naudokite modulį su suderinamais 10G SFP+ prievadais ir tinkamu vieno pluošto kabeliu, atitinkančiu reikiamą atstumą ir ryšio biudžetą. Užtikrinkite, kad abiejuose vieno pluošto BX jungties galuose būtų naudojami suderinti siųstuvai-imtuvai su papildančiais bangos ilgiais. Laikykitės vietos ESD procedūrų dirbdami su moduliu ir palaikykite optines jungtis švarias, kad išlaikytumėte signalo vientisumą.
