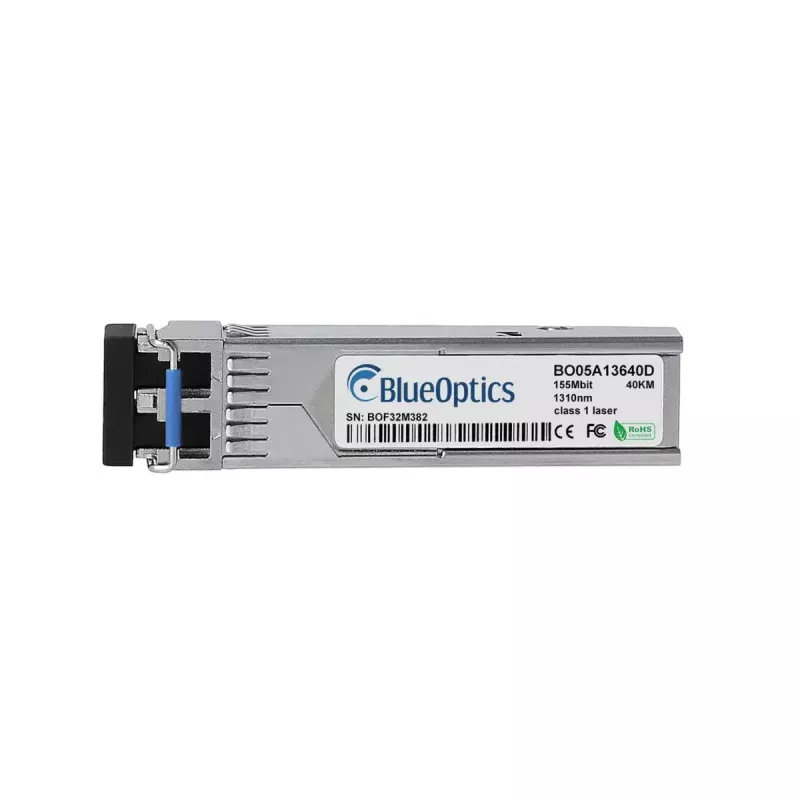

SFP siųstuvas-imtuvas BlueOptics SP-03-LR1-CDFM-BO 155 Mbit/s 1310 nm

BlueOptics SP-03-LR1-CDFM-BO yra vienmodis SFP siųstuvo-imtuvo modulis, skirtas šviesolaidiniams tinklams. Jis palaiko maksimalią 155 Mbit/s duomenų perdavimo spartą esant 1310 nm bangos ilgiui, naudoja LC dvipusę jungtį ir yra metaliniame korpuse. Moduliui reikalingas 3,3 V maitinimas, jis sveria apie 2 g, todėl yra kompaktiškas ir tinkamas montuoti ten, kur svarbu erdvė ir svoris.

Privalumai

Modulis atitinka MSA SFP formos faktoriaus standartus ir yra suderinamas su įranga, palaikančia atitinkamą 100BASE-LH optinę sąsają. Jo metalinis korpusas užtikrina mechaninį patvarumą ir atsparumą elektromagnetiniams trukdžiams, kad veikimas būtų stabilus. Vienmodis veikimas esant 1310 nm leidžia perduoti signalą dideliais atstumais vienmode skaidula, o maži fiziniai matmenys ir nedidelis svoris supaprastina tvarkymą ir montavimą komutatoriuose, maršrutizatoriuose ir kitoje tinklo įrangoje.

Tinka

• Šviesolaidinėms jungtims komutatoriuose ir maršrutizatoriuose, kurie priima SFP modulius
• 100BASE-LH / Ethernet ir susijusioms programoms iki 155 Mbit/s
• Vienmodėms skaidulinėms jungtims dideliais atstumais, kai reikalingas 1310 nm veikimas
• Aplinkoms, kuriose reikalingi kompaktiški, mažo svorio siųstuvai-imtuvai tankiam montavimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Maksimali duomenų perdavimo sparta: 155 Mbit/s
• Optinis bangos ilgis: 1310 nm (vienmodis)
• Jungties tipas: LC dvipusė
• Darbinė įtampa: 3,3 V
• Korpusas: metalinis
• Svoris: 0,002 kg
• Spalva: sidabrinė

Kaip naudoti

Įdėkite siųstuvą-imtuvą į SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, užtikrindami, kad modulis būtų visiškai įstatytas ir užfiksuotas pagal priimančios įrangos instrukcijas. Prijunkite LC dvipusius vienmodžius šviesolaidinius pataisymo kabelius tinkamu poliškumu prie siuntimo ir priėmimo prievadų. Patikrinkite, ar priimantis įrenginys palaiko 100BASE-LH optinę sąsają ir ar ryšio parametrai (sparta ir dvipusiškumas) atitinka nuotolinį galinį tašką. Įjunkite sistemą naudodami vardinį 3,3 V maitinimą, tiekiamą per priimančio modulio lizdą; pačiam siųstuvui-imtuvui atskiro maitinimo prijungti nereikia.

Rekomendacijos

Norint pasiekti optimalų ryšio veikimą, naudokite kokybišką vienmodę skaidulą ir LC dvipusius pataisymo laidus, prieš sujungdami įsitikinkite, kad jungtys yra švarios, ir patvirtinkite priimančios aparatinės įrangos suderinamumą su 100BASE-LH SFP moduliais. Jei reikalingas skaitmeninis diagnostinis stebėjimas (DDM/DOM), patikrinkite, ar priimantis įrenginys palaiko šią funkciją, kad būtų galima nuskaityti realaus laiko modulio parametrus priežiūrai ir trikčių šalinimui.
