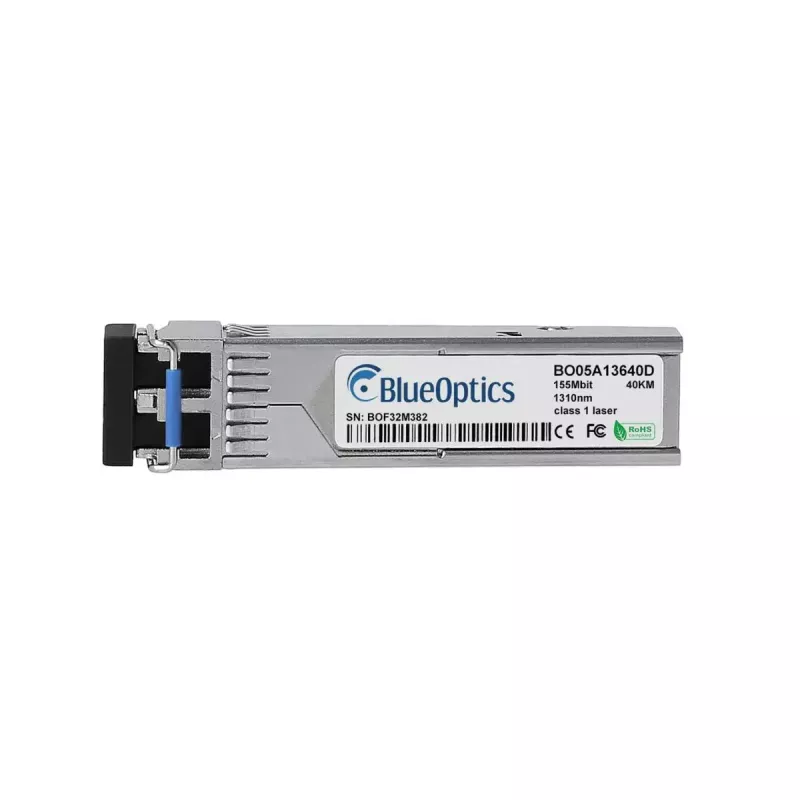

SFP siųstuvas-imtuvas BlueOptics SLC40-DDM-BO 155 Mbit/s 1310 nm

BlueOptics SLC40-DDM-BO yra SFP šviesolaidinis siųstuvas-imtuvas, palaikantis duomenų perdavimo spartą iki 155 Mbit/s ir veikiantis 1310 nm bangos ilgiu. Įtaisytas sidabrinės spalvos metaliniame korpuse ir sveriantis apie 3 g, modulis naudoja standartinį SFP formos faktorių su LC dvipusiu lizdu ir yra skirtas vienmodėms šviesolaidinėms jungtims. Jis maitinamas 3,3 V įtampa ir turi skaitmeninę diagnostinę stebėseną (DDM), leidžiančią realiuoju laiku matuoti veikimo parametrus, kai naudojamas suderinamoje įrangoje.

Privalumai

Siųstuvas-imtuvas yra suderinamas su įrenginiais, turinčiais SFP lizdus, ir palaiko tolimojo nuotolio vienmodes jungtis iki tipinio 40 km atstumo tinkamomis sąlygomis. Sukurtas pagal MSA standartus, modulis užtikrina optinio signalo siuntimo ir priėmimo funkcijas 1310 nm bangos ilgiu ir tiekiamas patvariame metaliniame korpuse, užtikrinančiame mechaninį stabilumą. Integruotas DDM leidžia nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą sistemose, kurios palaiko šią funkciją.

Tinka

• Vienmodžio šviesolaidžio eterneto jungtims iki 155 Mbit/s
• Tolimojo nuotolio jungtims tarp komutatorių ir maršrutizatorių (tipinis 40 km)
• SFP prievadų keitimui ar atnaujinimui tinklo įrangoje, palaikančioje su SLC40-DDM suderinamus modulius
• Aplinkoms, kuriose reikalinga DDM/DOM stebėsena optinių jungčių diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC dvipusis)
• Maksimali duomenų perdavimo sparta: 155 Mbit/s
• Veikimo bangos ilgis: 1310 nm
• Šviesolaidžio tipas: vienmodis
• Maitinimo įtampa: 3,3 V
• Korpusas: metalinis, sidabrinės spalvos
• Svoris: apie 0,003 kg
• Skaitmeninės diagnostinės stebėsenos (DDM) palaikymas (reikalingas pagrindinės aparatinės įrangos palaikymas)

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į laisvą SFP lizdą suderinamoje tinklo įrangoje, kol jis tvirtai užsifiksuos. Prijunkite LC dvipusį vienmodį šviesolaidinį kabelį, laikydamiesi siuntimo/priėmimo krypties. Įsitikinkite, kad pagrindinis įrenginys palaiko reikiamą duomenų perdavimo spartą ir DDM funkciją, kad galėtumėte pasiekti diagnostinius parametrus. Pagal poreikį sukonfigūruokite tinklo sąsają savo įrenginyje pagal numatytus eterneto ar atitinkamo protokolo nustatymus, tada patikrinkite jungties būseną ir optinės galios lygius per pagrindinio įrenginio valdymo sąsają arba modulio DDM rodmenis.

Rekomendacijos

Naudokite vienmodžius LC dvipusius pataisos laidus ir palaikykite švarius šviesolaidžių jungčių kontaktus, kad išlaikytumėte signalo kokybę. Patvirtinkite pagrindinio įrenginio suderinamumą su SLC40-DDM-BO moduliais ir įjunkite DDM/DOM palaikymą įrenginio programinėje įrangoje, kad galėtumėte stebėti optinius parametrus. Tolimojo nuotolio jungtims laikykitės tiekėjo rekomendacijų dėl nuostolių biudžeto ir prieš diegimą patikrinkite jungtį tinkamais optinės galios matuokliais arba tinklo diagnostikos priemonėmis.
