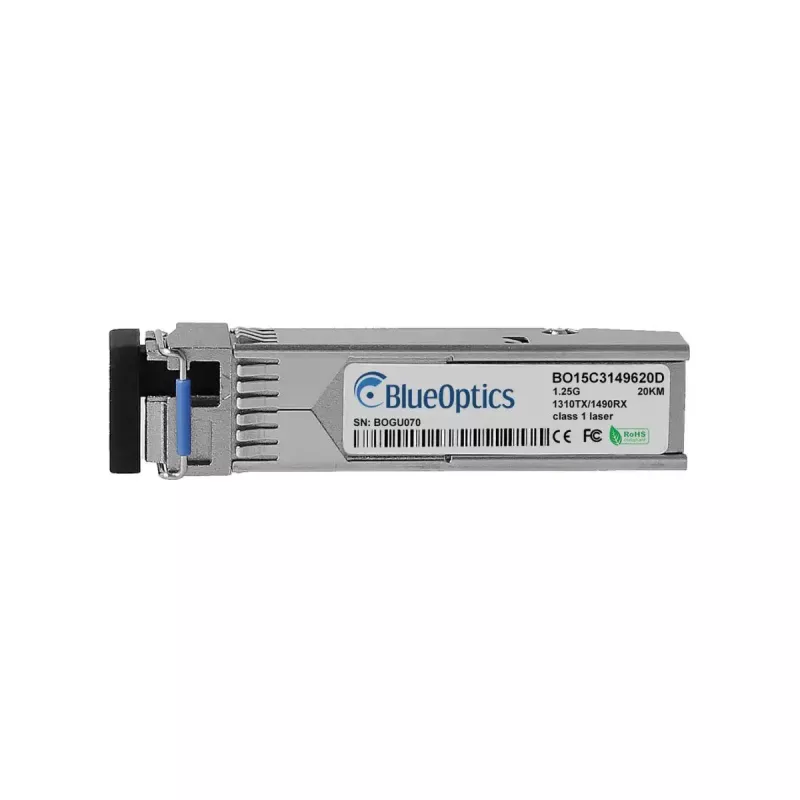

SFP siųstuvas-imtuvas BlueOptics SFP-GD-BX34-BO 1250 Mbit/s sidabrinis

„BlueOptics SFP-GD-BX34-BO“ yra vienmodės skaidulos SFP siųstuvas-imtuvas, skirtas 1000BASE‑BX‑U programoms. Jis palaiko maksimalų 1250 Mbit/s duomenų perdavimo spartą, veikia nuo 3,3 V maitinimo ir yra kompaktiškame metaliniame korpuse su lengvu sidabrinės spalvos korpusu. Modulis naudoja LC simplex jungtį ir įgyvendina atskirus bangos ilgius siuntimui ir priėmimui, kad būtų galima sukurti dvikryptes optines jungtis per vieną skaidulą, tinkamas iki maždaug 20 km atstumo jungtims, kai naudojama tinkama vienmodė skaidula.

Privalumai

Šis SFP siųstuvas-imtuvas atitinka MSA standartus ir yra suderinamas su MRV SFP‑GD‑BX34 platformomis, todėl jį galima tiesiogiai pakeisti, kai priimančiasis įrenginys palaiko Originalių modulį. Metalinis korpusas užtikrina mechaninį patvarumą ir terminį stabilumą, o modulio svoris išlieka mažas. Konstrukcija palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kad būtų galima realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priimamą galią ir temperatūrą, kai priimančioji aparatinė įranga palaiko šias funkcijas. Komponentai parinkti siekiant ilgo tarnavimo laiko ir stabilaus optinio veikimo.

Tinka

• Gigabitinio eterneto jungtims per vienmodę skaidulą, naudojant 1000BASE‑BX‑U
• Ilgo nuotolio tiesioginėms jungtims iki ~20 km
• Naudojimui komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kitoje tinklo aparatinėje įrangoje, kuri priima MSA SFP modulius
• Aplinkoms, kuriose reikalingas DDM/DOM stebėjimas nuotolinei diagnostikai

Pagrindinės specifikacijos

• Formos faktorius: SFP (Small Form‑Factor Pluggable)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Optinis tipas: vienmodė skaidula, dvikryptė (BX) su atskirais TX/RX bangos ilgiais
• Jungtis: LC simplex
• Darbinė įtampa: 3,3 V
• Korpusas: metalinis, sidabrinės spalvos
• Svoris: 3 g
• Diagnostika: skaitmeninis diagnostikos stebėjimas (DDM/DOM), atitinkantis MSA SFF‑8472 (jei palaiko priimančioji įranga)

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į suderinamą SFP prievadą priimančiajame įrenginyje, vadovaudamiesi gamintojo karštojo prijungimo instrukcijomis. Sujunkite LC simplex vienmodį pataisymo kabelį tarp siųstuvų-imtuvų abiejuose jungties galuose, užtikrindami teisingą TX ir RX bangos ilgių orientaciją. Įjunkite priimančiąjį įrenginį ir patikrinkite jungties būseną per įrenginio šviesos diodus arba valdymo sąsajas. Jei platforma palaiko DDM/DOM, įjunkite arba užklauskite diagnostikos parametrus, kad galėtumėte stebėti optinę galią, poslinkio srovę, maitinimo įtampą ir temperatūrą nuolatiniam jungties sveikatos tikrinimui.

Rekomendacijos

Siekiant patikimo veikimo, naudokite vienmodę skaidulą ir LC simplex pataisymo laidus, pritaikytus reikiamam atstumui, patvirtinkite priimančiosios įrangos suderinamumą su MRV SFP‑GD‑BX34 programinės įrangos reikalavimais ir palaikomoje įrangoje įjunkite DDM/DOM stebėjimą, kad supaprastintumėte priežiūrą ir trikčių šalinimą.
