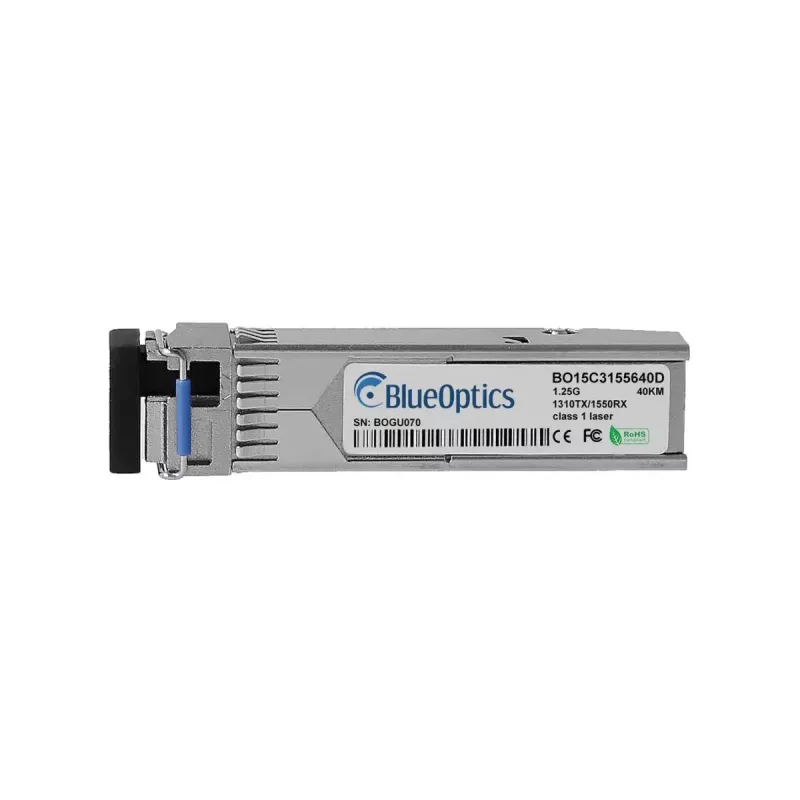

SFP siųstuvas-imtuvas BlueOptics SFP-GD-BD35-BO 1250 Mbit/s šviesolaidinis

BlueOptics SFP-GD-BD35-BO yra vieno prievado SFP šviesolaidinis siųstuvas-imtuvas, sukurtas iki 1250 Mbit/s duomenų perdavimui vienmodžiu šviesolaidžiu. Modulis turi metalinį korpusą, kompaktišką formos faktorių ir veikia nuo 3,3 V įvesties, todėl yra suderinamas su standartiniais SFP lizdais komutatoriuose, maršrutizatoriuose ir kitoje tinklo įrangoje. Jis įgyvendina 1000BASE-BX-U jungtį su LC simplex jungtimi ir palaiko tolimojo nuotolio ryšius iki dešimčių kilometrų, kai naudojamas su tinkamais vienmodžiais kabeliais.

Privalumai

Siųstuvas-imtuvas siūlo kompaktiško SFP formos faktoriaus, metalinio korpuso mechaniniam patikimumui ir mažo svorio (apie 3 g) derinį. Jis palaiko nusistovėjusią 1000BASE-BX-U optiką su atskirais perdavimo ir priėmimo bangos ilgiais vienmodžiam šviesolaidžiui, leidžiančią dvipusį ryšį viena gija. Sukurtas pagal MSA suderinamus mechaninius ir elektrinius standartus, modulis tinkamas lengvai integracijai į įrangą, palaikančią standartinę SFP optiką, ir suteikia pasirenkamą skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą.

Tinka

• Ethernet jungčių atnaujinimui ar išplėtimui komutatoriuose ir maršrutizatoriuose
• Tolimojo nuotolio vienmodžio šviesolaidžio jungtims įmonių ir operatorių tinklams
• Saugojimo sistemų ir tinklo įrenginių, priimančių SFP modulius, tarpusavio sujungimui
• Suderinamų 1000BASE-BX-U siųstuvų-imtuvų keitimui palaikomoje aparatinėje įrangoje

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažas formos faktorius, įdedamas)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Jungtis: LC simplex
• Optinis tipas: vienmodis šviesolaidis, 1000BASE-BX-U (atskiri Tx/Rx bangos ilgiai)
• Maitinimo įtampa: 3,3 V darbinė įvestis
• Korpusas: metalinis
• Svoris: apie 0,003 kg
• Atstumas: sukurtas tolimojo nuotolio jungtims (dešimtys kilometrų, priklausomai nuo šviesolaidžio ir jungties biudžeto)
• Skaitmeninė diagnostika: DDM/DOM palaikymas (jei palaiko priimančioji aparatinė įranga)

Kaip naudoti

Įdiekite BlueOptics SFP-GD-BD35-BO, įstatydami jį į suderinamą SFP lizdą savo tinklo įrenginyje, kol užsifiksuos. Prijunkite LC simplex vienmodį pataisų laidą prie modulio ir prie nuotolinio siųstuvo-imtuvo arba pataisų skydo, laikydamiesi teisingos Tx/Rx orientacijos 1000BASE-BX-U vieno šviesolaidžio veikimui. Įsitikinkite, kad priimančiasis įrenginys palaiko 1000BASE-BX-U protokolą, o jei planuojate naudoti skaitmeninę diagnostiką, patikrinkite, ar platforma suteikia DDM/DOM prieigą. Sukonfigūruokite tinklo sąsają savo įrenginyje pagal tinklo nustatymus ir patikrinkite jungties būseną per priimančiosios valdymo sąsają.

Rekomendacijos

Naudokite vienmodį šviesolaidį su tinkamu slopinimu ir jungties biudžetu tolimojo nuotolio jungtims ir poruokite siųstuvą-imtuvą su suderinamais BlueOptics šviesolaidiniais pataisų laidais arba MSA atitinkančiais kabeliais. Patikrinkite DDM/DOM palaikymą priimančiajame įrenginyje, kad gautumėte realaus laiko diagnostiką, ir laikykitės standartinių ESD tvarkymo procedūrų įstatant ar išimant SFP modulį, kad išvengtumėte pažeidimų.
