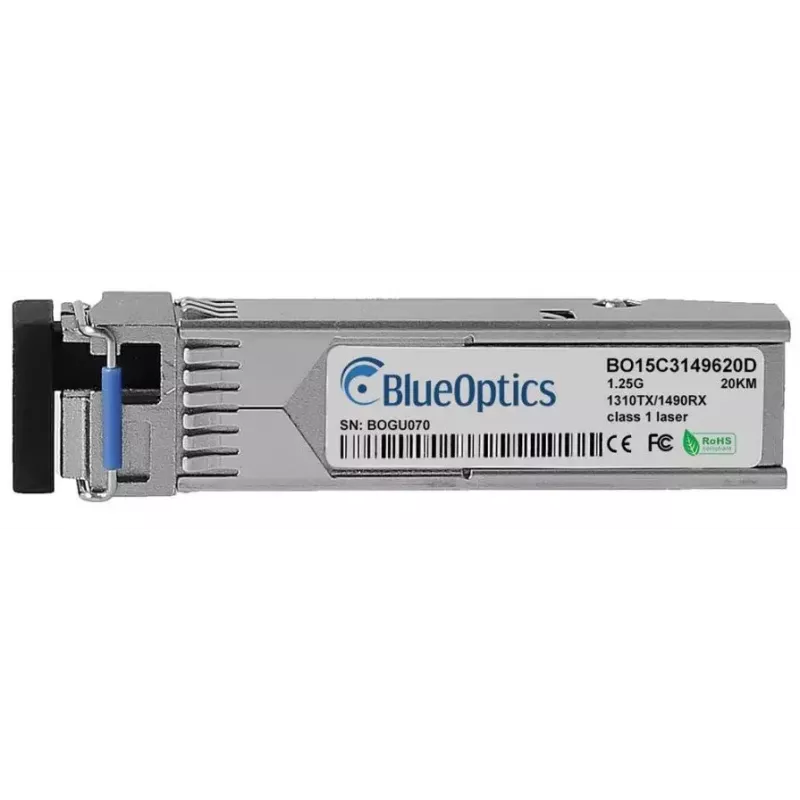

SFP siųstuvas-imtuvas BlueOptics SFP-BXU34-20KM-VA-BO 1250 Mbit/s

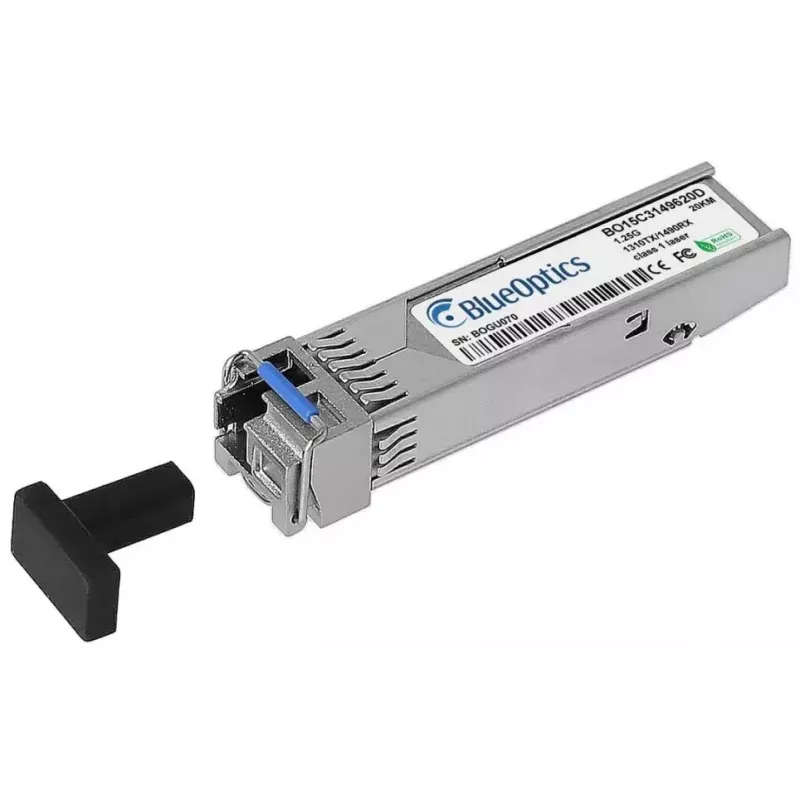

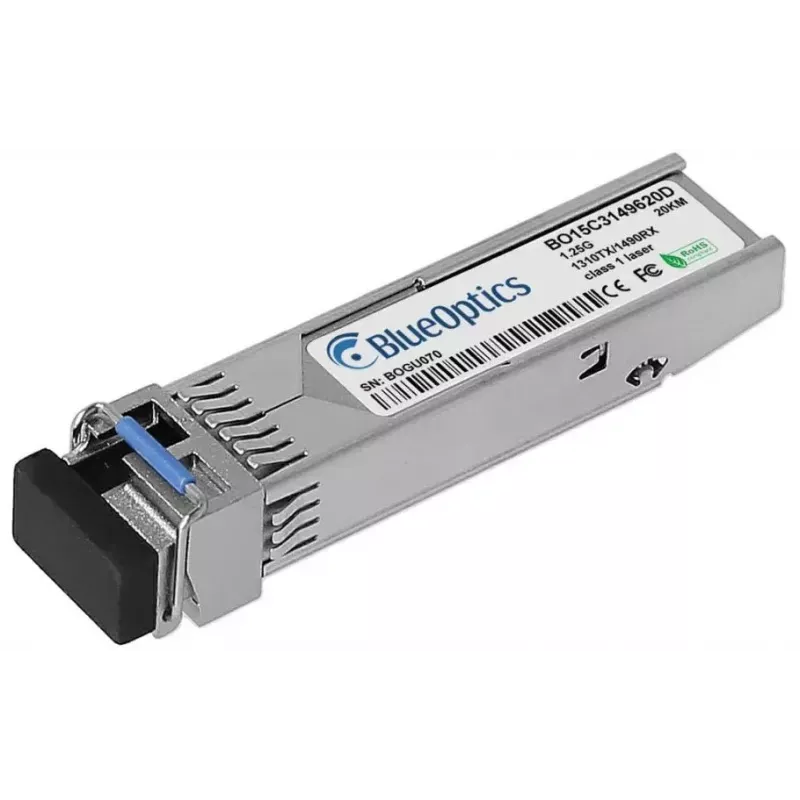

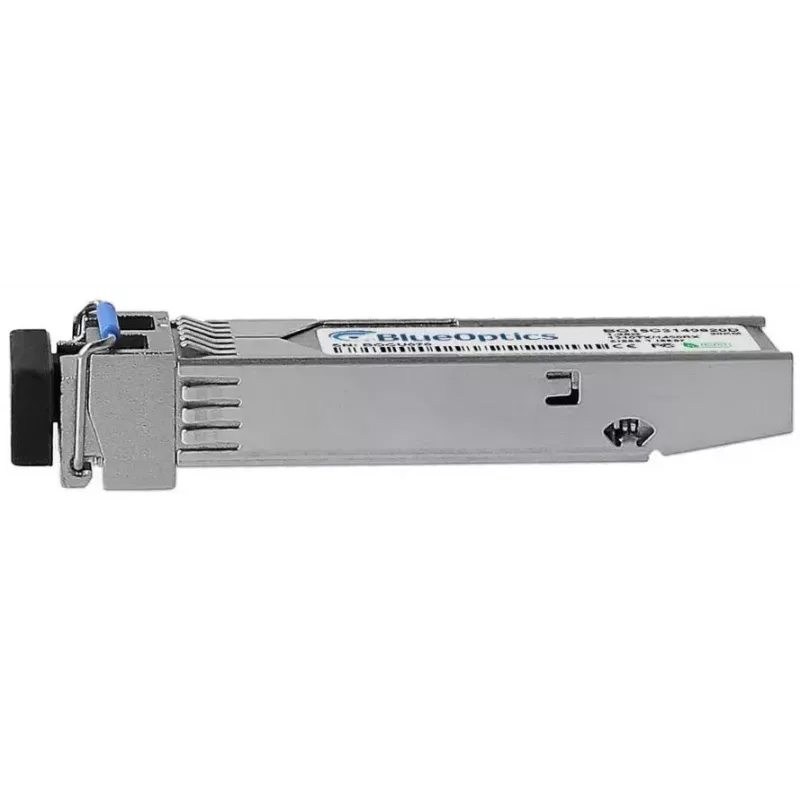

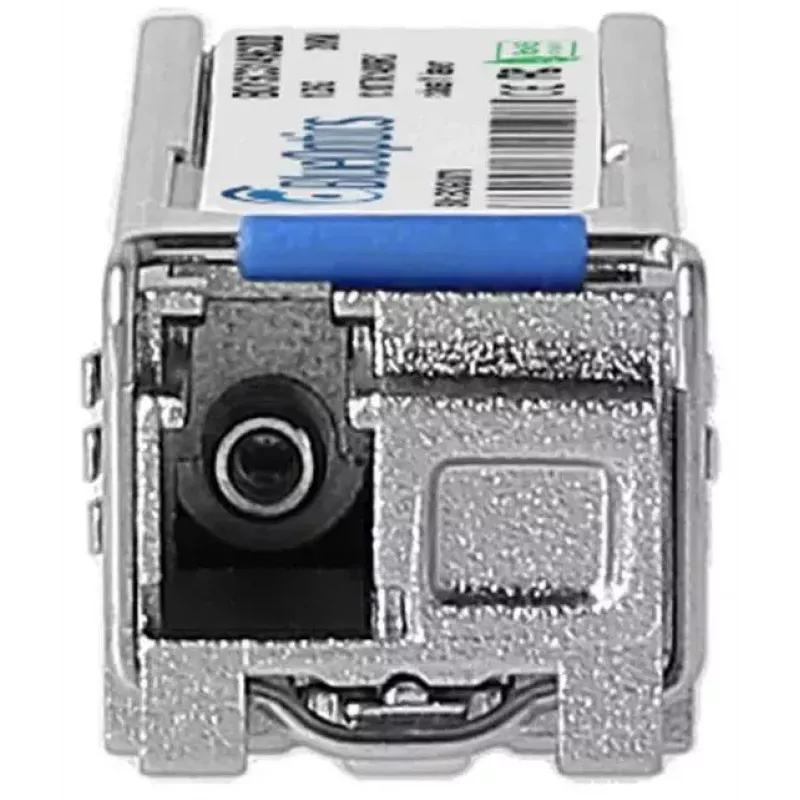

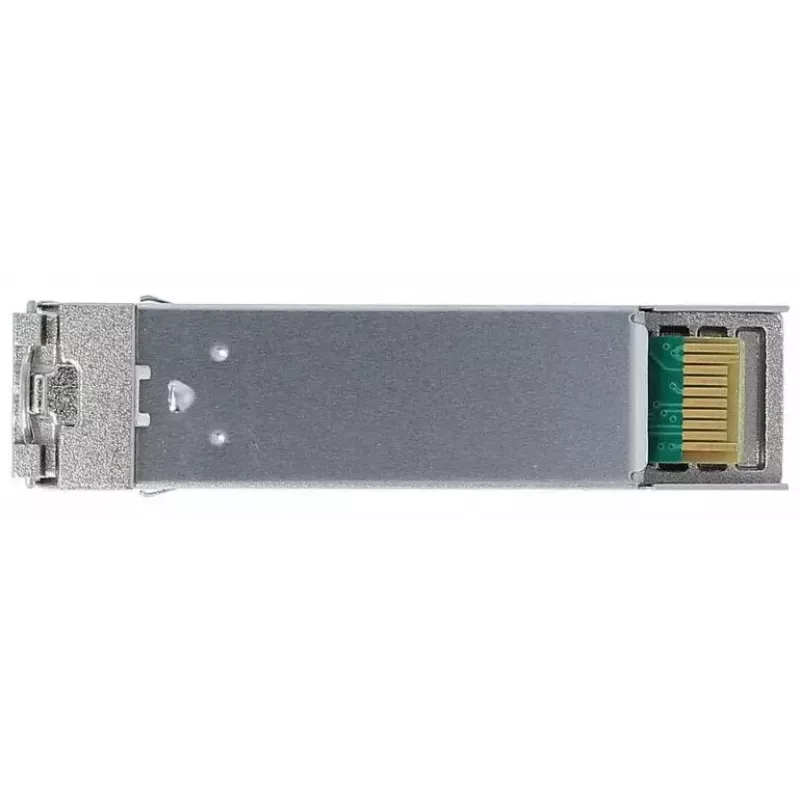

„BlueOptics SFP-BXU34-20KM-VA-BO“ yra vienmodis šviesolaidinis SFP siųstuvas-imtuvas, skirtas 1000BASE-BX-U programoms, kurių didžiausias duomenų perdavimo greitis yra 1250 Mbit/s. Modulyje naudojama LC simplex jungtis ir jis palaiko vienkryptį siuntimo / priėmimo veikimą vienu pluoštu, kurio vardiniai bangos ilgiai yra 1490 nm (siuntimas) ir 1310 nm (priėmimas). Įdėtas į metalinį korpusą ir sveriantis apie 20 g, jis skirtas naudoti tinklo įrangoje, kuri priima MSA reikalavimus atitinkančius SFP modulius ir palaiko skaitmeninę diagnostikos stebėseną (DDM) / skaitmeninę optinę stebėseną (DOM).

Privalumai

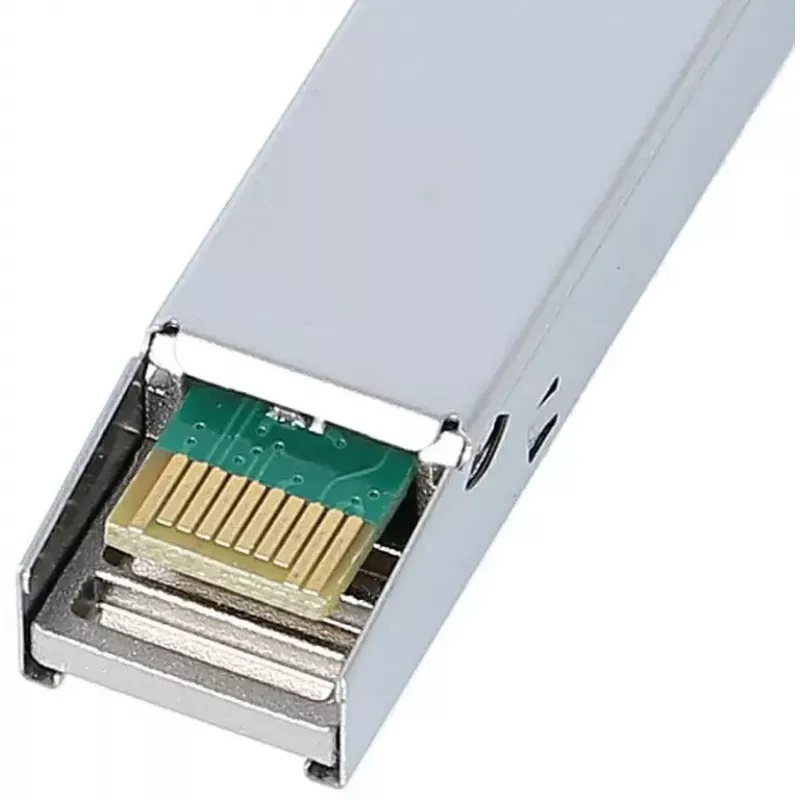

Siųstuvas-imtuvas turi MSA reikalavimus atitinkančias mechanines ir elektrines sąsajas, užtikrinančias platų suderinamumą su komutatoriais, maršruto parinktuvais ir saugojimo sistemomis, kurios palaiko SFP modulius. Jo metalinis korpusas užtikrina mechaninį patvarumą ir terminį stabilumą, o integruota DDM/DOM funkcija leidžia realiuoju laiku stebėti maitinimo įtampą, temperatūrą, lazerio poslinkio srovę, siuntimo galią ir priėmimo galią, kad būtų lengviau šalinti triktis ir atlikti techninę priežiūrą. Esant maždaug 1 000 000 valandų MTBF ir kompaktiškam SFP formos faktoriui, modulis tinka ilgalaikiam diegimui didelio pasiekiamumo jungtyse iki 20 km per vienmodį pluoštą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami patikrinkite, ar pagrindinis įrenginys palaiko MSA reikalavimus atitinkančius SFP siųstuvus-imtuvus ir DDM, jei reikia diagnostikos rodmenų. Įkiškite modulį į komutatoriaus, maršruto parinktuvo ar laikmenų keitiklio SFP lizdą, kol jis užsifiksuos; prijunkite LC simplex vienmodį pataisymo kabelį tarp šio siųstuvo-imtuvo ir atitinkamo nuotolinio siųstuvo-imtuvo. Įsitikinkite, kad siuntimo ir priėmimo kryptys ant vieno pluošto yra teisingai suporuotos (Tx į Rx). Jei reikia, sukonfigūruokite pagrindinio įrenginio sąsają 1 Gbps veikimui ir patvirtinkite ryšio būseną per įrenginio valdymo sąsają. Jei naudojama DDM, pasiekite diagnostinius parametrus per pagrindinio įrenginio valdymo sistemą, kad patikrintumėte įtampą, temperatūrą ir optinės galios vertes.

Rekomendacijos

Naudokite sertifikuotus vienmodžius pataisymo kabelius ir palaikykite švarias LC jungtis, kad išsaugotumėte ryšio našumą. Prieš diegdami patikrinkite suderinamumą su konkrečiu aparatinės įrangos gamintoju ir modeliu ir, jei įmanoma, atlikite bandomąjį ryšį, kad patvirtintumėte visas funkcijas ir DDM ataskaitas. Venkite įdėti ar išimti modulį esant didelei optinei galiai ir laikykitės ESD atsargumo priemonių tvarkydami.
