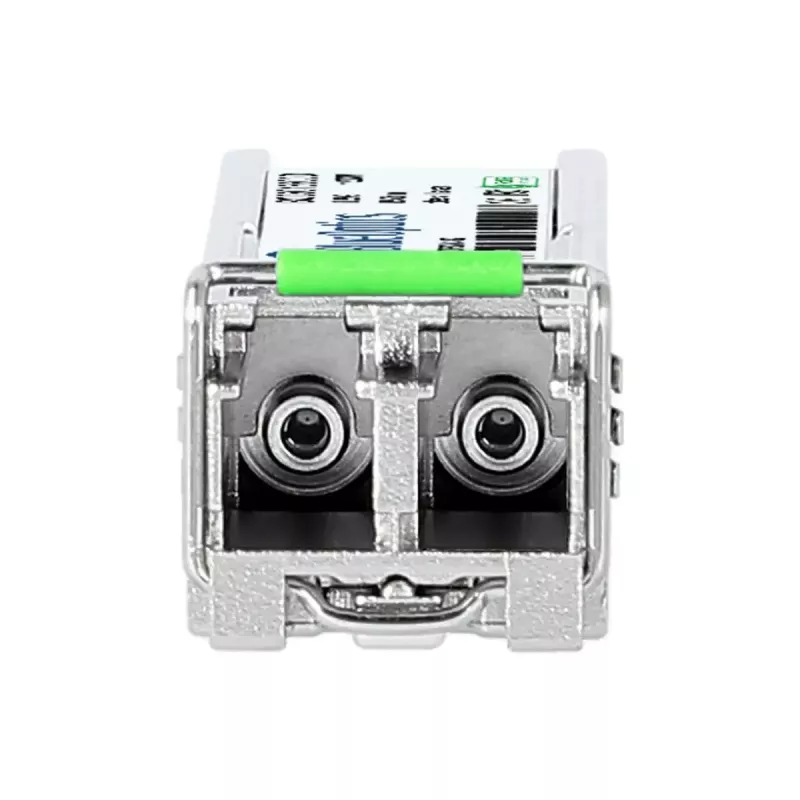

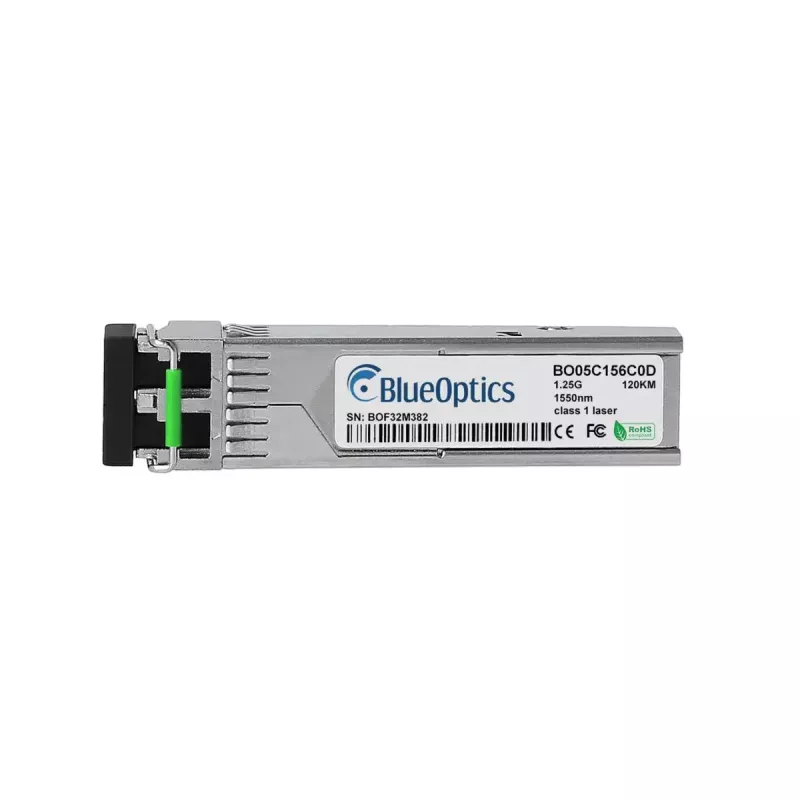

SFP siųstuvas-imtuvas BlueOptics SFP-20-BO 1250 Mbit/s 1550 nm Sidabrinis

BlueOptics SFP-20-BO yra vienmodis SFP siųstuvas-imtuvas, skirtas optiniams tinklams, kurio maksimali duomenų perdavimo sparta yra 1250 Mbit/s, o veikimo bangos ilgis – 1550 nm. Kompaktiškas sidabrinis modulis (apie 3 g) yra metaliniame korpuse, maitinamas 3,3 V įtampa ir turi sąsają, suderinamą su SFP lizdais bei LC dvipusėmis skaidulinėmis jungtimis. Jis palaiko tiesioginius optinius ryšius dideliais atstumais ir yra skirtas integruoti į komutatorius, maršruto parinktuvus ir kitą tinklo įrangą, priimančią standartinius SFP modulius.

Privalumai

Modulis atitinka MSA SFP formos faktoriaus standartus ir užtikrina patikimą optinį perdavimą 1550 nm bangos ilgiu, vienu metu perduodant ir priimant signalus per LC dvipusę jungtį. Metalinis korpusas padidina mechaninį patvarumą ir šilumos išsklaidymą, o maži matmenys ir nedidelis svoris leidžia montuoti tankioje tinklo aplinkoje. Sukurtas sąveikauti su įprastomis tinklo platformomis, siųstuvas-imtuvas palaiko Ethernet ir susijusius didelės spartos protokolus iki 1,25 Gbit/s.

Tinka

• Tolimojo ryšio vienmodėms skaidulinėms linijoms
• 1000BASE-ZX ir gigabitinio Ethernet aukštynkryptėms jungtims
• Integravimui į komutatorius, maršruto parinktuvus ir saugojimo sistemas su SFP prievadais
• Tinklo plėtrai, kai reikia kompaktiškų, karšto keitimo optinių modulių

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Bangos ilgis: 1550 nm (perdavimas ir priėmimas)
• Jungtis: LC dvipusė
• Maitinimas: 3,3 V įėjimas
• Korpusas: metalinis, sidabrinės spalvos
• Svoris: apie 3 g

Kaip naudoti

Įdėkite BlueOptics SFP-20-BO į suderinamą tinklo įrenginio SFP lizdą, laikydamiesi įrenginio gamintojo karšto keitimo procedūros. Prijunkite tinkamą vienmodį LC dvipusį komutacinį kabelį tarp šio siųstuvo-imtuvo ir nuotolinio siųstuvo-imtuvo arba pataisos skydo. Įsitikinkite, kad pagrindinis įrenginys atpažįsta modulį, ir sukonfigūruokite linijos parametrus (spartą, dvipusiškumą, automatinį derėjimąsi) pagal tinklo projektą. Prieš pradėdami eksploatuoti liniją, patikrinkite linijos būseną ir optinę galią.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodį pluoštą ir LC dvipusius pataisos laidus, skirtus tolimojo perdavimo atstumams, patikrinkite suderinamumą su jūsų įrenginio tiekėju 1000BASE-ZX veikimui ir, jei yra galimybė, įjunkite skaitmeninę diagnostinę stebėseną (DDM/DOM) pagrindiniame įrenginyje, kad būtų galima stebėti maitinimo įtampą, lazerio poslinkio srovę, perdavimo galią, priėmimo galią ir temperatūrą.
