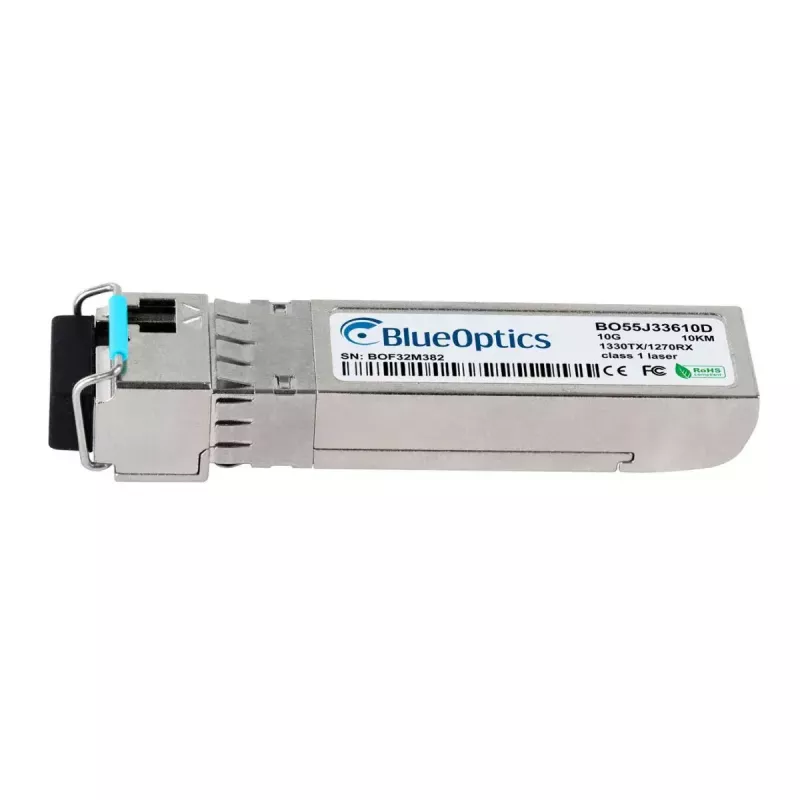

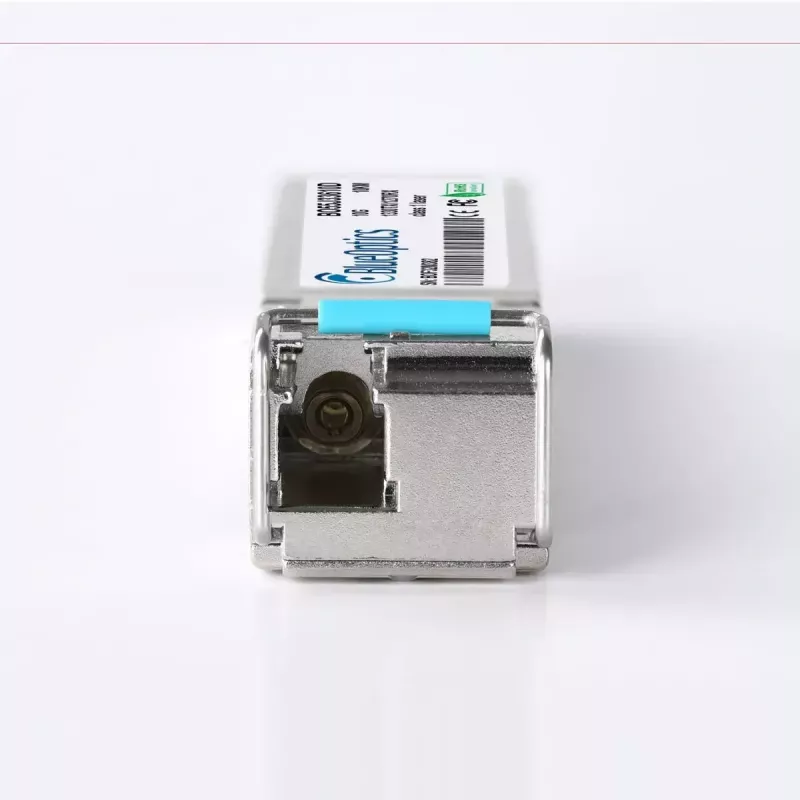

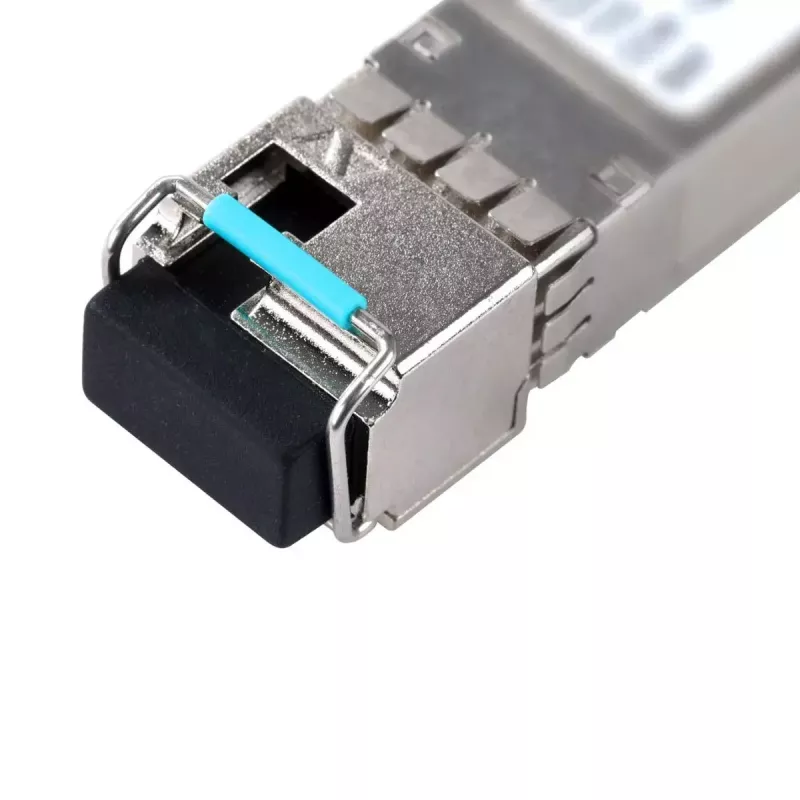

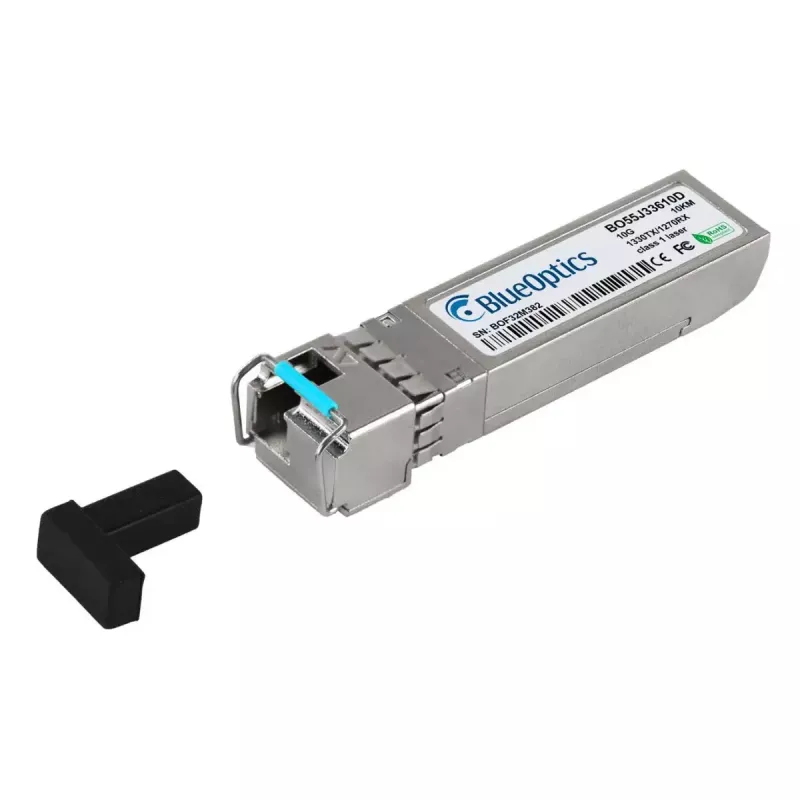

SFP siųstuvas-imtuvas BlueOptics SFP-10GD-BX32-BO 10000 Mbit/s SFP+

„BlueOptics SFP-10GD-BX32-BO“ yra vienmodis šviesolaidinis SFP+ siųstuvas-imtuvas, skirtas 10 Gbit/s jungtims. Įdėtas į metalinį korpusą ir sveriantis apie 20 g, šis modulis palaiko LC simplex jungtis ir atitinka MSA mechanines bei elektrines specifikacijas. Jis įgyvendina dvikryptę 10GBASE-BX-D optinę sąsają su 1270 nm siųstuvu ir 1330 nm imtuvu, leidžiančią visiškai dvipusį optinį perdavimą vienu pluoštu, užtikrinant taškas–taškas ryšius iki 10 km, kai naudojamas tinkamas vienmodis pluoštas ir papildomi siųstuvai-imtuvai.

Privalumai

Siųstuvas-imtuvas turi kompaktišką SFP+ formos faktorių su metaliniu korpusu, užtikrinančiu mechaninį tvirtumą ir elektromagnetinį ekranavimą. Jis palaiko 10 Gbit/s duomenų spartą ir yra suderinamas su įranga, priimančia MSA atitinkančius SFP+ modulius. Pagamintas iš komponentų, leidžiančių ilgą eksploatavimo laiką, modulio MTBF yra apie 1 000 000 valandų, o tai prisideda prie retesnių priežiūros intervalų ir stabilaus ilgalaikio veikimo tinklo aplinkose.

Tinkama naudoti

• 10 Gbit/s taškas–taškas šviesolaidinėms jungtims vienmodžiu pluoštu
• Jungtims tarp komutatorių, maršruto parinktuvų ir saugojimo sistemų, priimančių SFP+ 10G modulius
• Duomenų centrų aukštynkryptėms ir agregavimo linijoms iki 10 km
• Spartaus eterneto ir „Fibre Channel over Ethernet“ programoms

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Nominali duomenų sparta: 10 000 Mbit/s (10 Gbit/s)
• Optinės bangos ilgiai: TX 1270 nm / RX 1330 nm (dvikryptis vienu pluoštu)
• Jungtis: LC simplex
• Maksimalus jungties atstumas: iki 10 km vienmodžiu pluoštu (tipinis)
• Korpusas: metalinis
• Svoris: 0,02 kg
• MTBF: apie 1 000 000 valandų

Kaip naudoti

Įkiškite SFP+ siųstuvą-imtuvą į suderinamą SFP+ prievadą savo komutatoriuje, maršruto parinktuve ar kitame tinklo įrenginyje, kai pagrindinis įrenginys maitinamas pagal gamintojo nurodymus. Prijunkite tinkamą LC vienmodį pataisymo kabelį prie modulio; kadangi modulis naudoja dvikryptį perdavimą vienu pluoštu, įsitikinkite, kad nutolusiame gale naudojamas papildomas BX siųstuvas-imtuvas su atitinkamu bangos ilgių priskyrimu. Patikrinkite jungties būseną pagrindiniame įrenginyje ir patvirtinkite palaikomą linijos spartą bei diagnostikos prieinamumą. Laikykitės tinklo įrangos gamintojo nurodymų dėl karšto prijungimo ir ESD atsargumo priemonių.

Rekomendacijos

Naudokite sertifikuotus vienmodžius LC pataisymo laidus ir, kai įmanoma, įjunkite skaitmeninę diagnostikos stebėseną (DDM/DOM) suderinamoje pagrindinėje aparatinėje įrangoje, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo / priėmimo galią ir modulio temperatūrą. Prieš diegdami patvirtinkite suderinamumą su konkrečiu komutatoriaus ar maršruto parinktuvo modeliu ir patikrinkite jungtį „nuo galo iki galo“ planuojamu atstumu, kad įvertintumėte veikimą.
