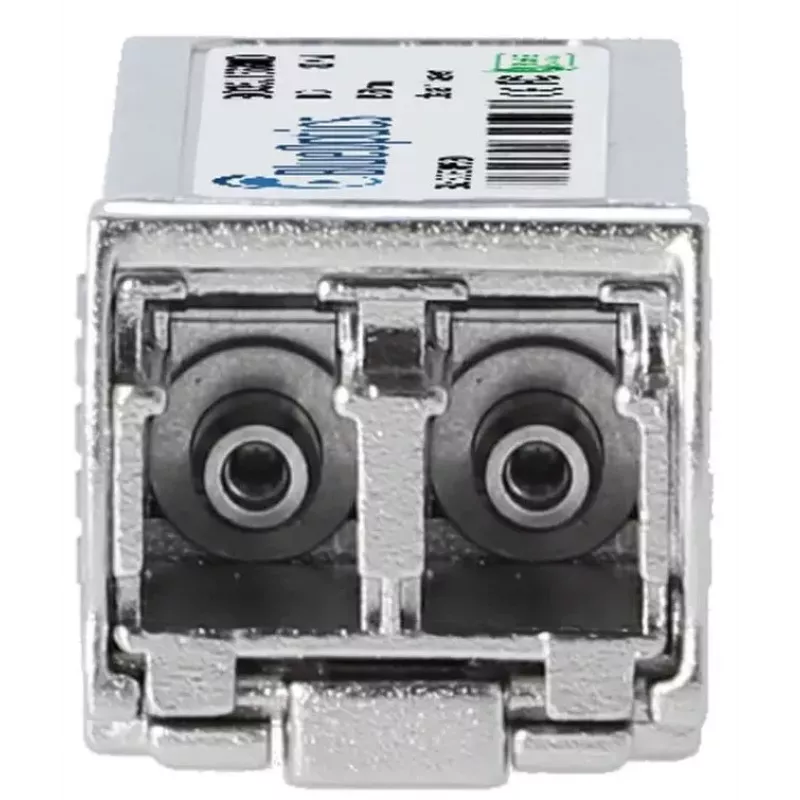

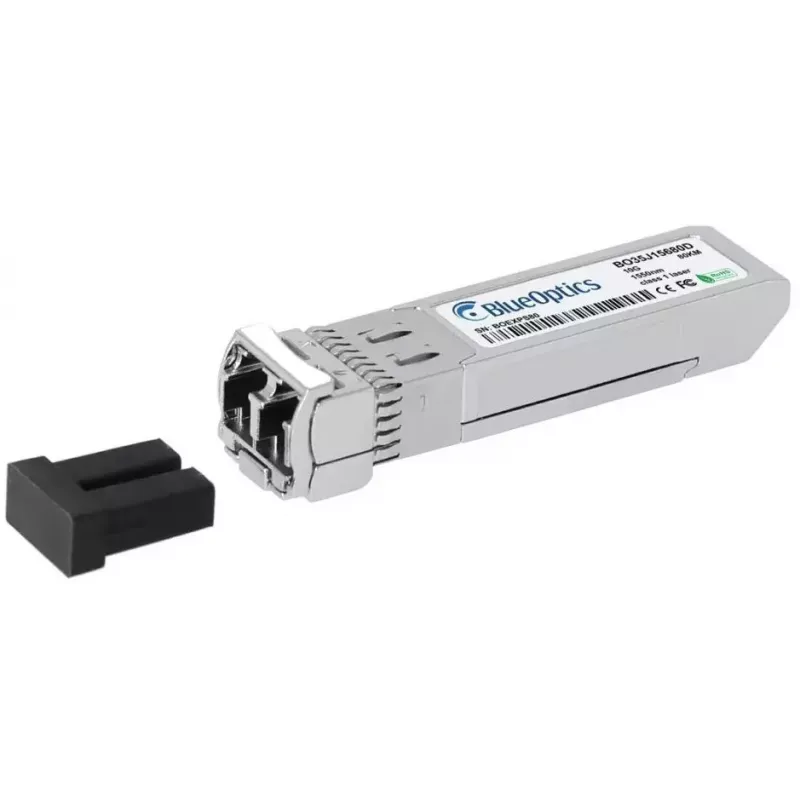

SFP siųstuvas-imtuvas BlueOptics SFP-10G-ZR-CM-BO 10000 Mbit/s 1550 nm

„BlueOptics SFP-10G-ZR-CM-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms jungtims esant 1550 nm bangos ilgiui ir maksimaliai 10 Gbit/s duomenų perdavimo spartai. Modulis yra metaliniame korpuse ir veikia esant 3,3 V maitinimo įtampai. Jame įdiegta LC dvipusė optinė sąsaja, jis skirtas didelės spartos tinklo įrangai, palaikančiai MSA standartą atitinkančią SFP+ optiką. Kompaktiška 3 g forma ir sidabrinė apdaila leidžia jį naudoti komutatoriuose, maršruto parinktuvuose, saugojimo sistemose ir kituose tinklo įrenginiuose, kuriems reikalingas tolimojo ryšio optinis junglumas.

Privalumai

Modulis palaiko 10GBASE-ZR klasės perdavimą vienmode skaidula ir yra pagamintas pagal MSA mechaninius ir elektrinius standartus, užtikrinančius suderinamumą su įvairiomis suderinamomis aparatinės įrangos platformomis. Jame naudojami patikrinti optiniai ir elektroniniai komponentai, užtikrinantys stabilų tolimojo ryšio veikimą, taip pat palaikoma skaitmeninė diagnostika (DDM/DOM), skirta veikimo parametrų stebėjimui realiuoju laiku. Metalinis korpusas padidina mechaninį patvarumą ir šilumines savybes, o SFP+ formos faktorius išsaugo prievadų tankį stelažų įrangoje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite siųstuvą-imtuvą į tinkamą SFP+ prievadą tinklo įrangoje, kuri aiškiai palaiko MSA standartą atitinkančią 10GBASE-ZR optiką. Prijunkite LC dvipusę jungtį prie vienmodžių šviesolaidinių pataisų laidų, užtikrindami teisingą poliškumą ir tinkamą maršrutą, kad būtų išvengta staigių lenkimų. Jei reikalingas skaitmeninis diagnostikos stebėjimas, įsitikinkite, kad priimančioji įranga palaiko DDM/DOM (SFF-8472), ir įjunkite stebėjimą valdymo sąsajoje, kad būtų galima nuskaityti maitinimo įtampą, lazerio poslinkį, siuntimo / priėmimo galią ir temperatūrą. Įdėdami ar išimdami modulį laikykitės standartinių ESD atsargumo priemonių ir karšto prijungimo procedūrų.

Rekomendacijos

Norint užtikrinti optimalų tolimojo ryšio veikimą, naudokite kokybišką vienmodę skaidulą ir LC dvipusius pataisų laidus, įvertintus 1550 nm bangos ilgiui, patikrinkite jungties biudžetus, atsižvelgdami į skaidulos slopinimą ir jungčių nuostolius, ir atlikite pradinį optinės galios ir BER testavimą. Laikykite modulį gamintojo nurodytoje aplinkos temperatūroje ir užtikrinkite, kad priimančiosios platformos programinė įranga palaikytų 10GBASE-ZR veikimą ir DDM, jei reikalingas stebėjimas.
