SFP siųstuvas-imtuvas BlueOptics LE2MGSC40DE0-BO 1250 Mbit/s

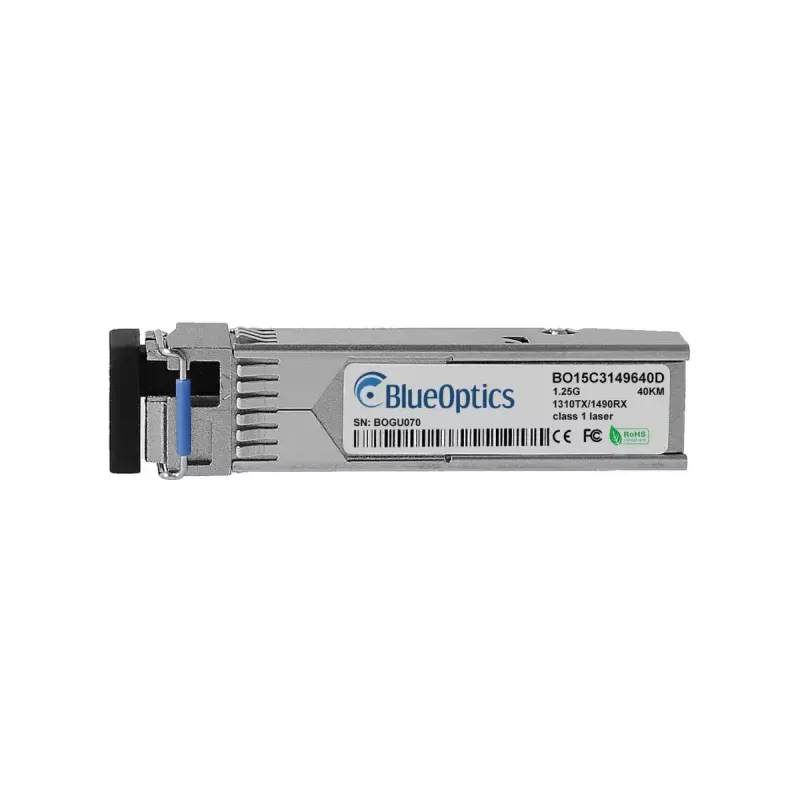

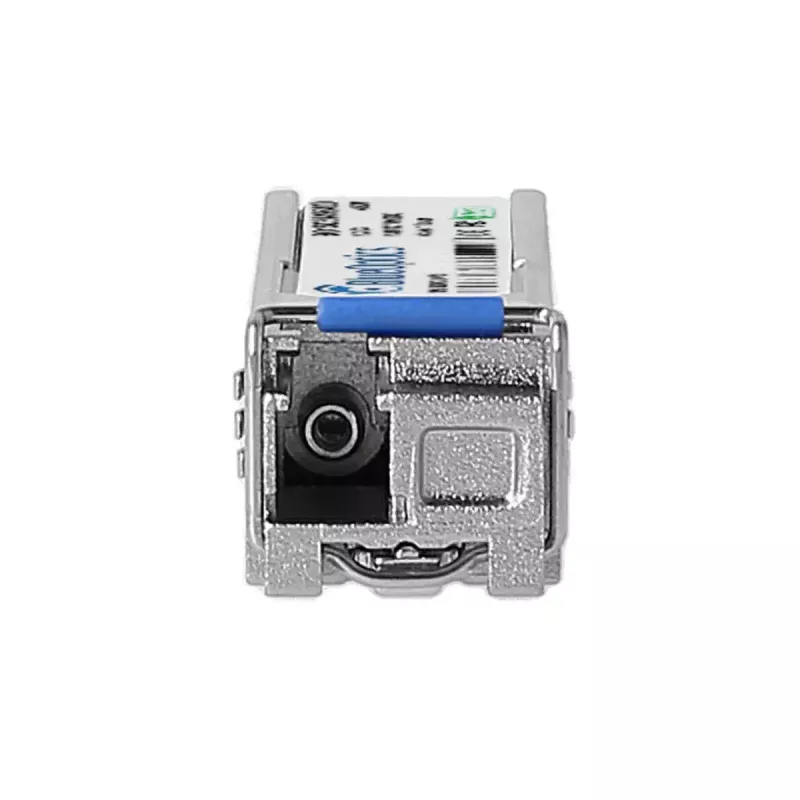

BlueOptics LE2MGSC40DE0-BO SFP siųstuvas-imtuvas yra kompaktiškas šviesolaidinis 1000BASE-BX-U SFP modulis, skirtas vieno pluošto jungtims su LC simplex jungtimis. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą ir ryšio atstumą iki 40 000 m, priklausomai nuo pluošto tipo ir tinklo sąlygų. Modulis naudoja dvikryptę perdavimo schemą su atskirais siuntimo (1310 nm) ir priėmimo (1490 nm) bangos ilgiais viename pluošte ir turi skaitmeninę diagnostiką (DDM/DOM), atitinkančią MSA SFF-8472 standartą, leidžiančią realiuoju laiku stebėti įtampą, temperatūrą, lazerio galią ir poslinkio srovę. Siųstuvas-imtuvas yra sidabrinės spalvos korpuse, sveria apie 20 g, atitinka SFP formos faktorių ir MSA sąveikos gaires.

Privalumai

Siųstuvas-imtuvas turi standartizuotą SFP formos faktorių, suderinamą su įprastomis aparatinės įrangos platformomis, ir palaiko platų tinklo taikymo spektrą, įskaitant komutatorius, maršrutizatorius ir saugojimo sistemas. Sukurtas pagal MSA specifikacijas, jis naudoja aukštos kokybės optinius emiterius ir integrinių grandynų komponentus, kad užtikrintų ilgą vidutinę veikimo trukmę iki gedimo (MTBF – apie 3 000 000 valandų) ir stabilų optinį veikimą. Integruota skaitmeninė diagnostika supaprastina nuotolinį stebėjimą ir gedimų analizę, o LC simplex jungtis ir vieno pluošto BX konstrukcija sumažina kabelių sudėtingumą tiesioginėse jungtyse.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP modulį į suderinamą komutatoriaus, maršrutizatoriaus ar kito tinklo įrenginio SFP prievadą, kai maitinimas įjungtas pagal gamintojo instrukcijas. Prijunkite LC simplex šviesolaidinį komutacinį kabelį prie modulio ir atitinkamo nuotolinio siųstuvo-imtuvo, laikydamiesi teisingo pluošto poliškumo dvikrypčiam vieno pluošto veikimui. Įsitikinkite, kad priimančioji platforma palaiko 1000BASE-BX-U ir, jei reikia, įjunkite DDM/DOM stebėjimą įrenginio valdymo sąsajoje, kad matytumėte diagnostikos reikšmes realiuoju laiku. Dirbdami su moduliu laikykitės standartinių ESD atsargumo priemonių ir iki montavimo laikykite apsauginius dulkių gaubtelius ant jungčių.

Rekomendacijos

Naudokite vienmodį pluoštą, skirtą ilgo atstumo jungtims, ir prieš diegdami patikrinkite ryšio biudžetą bei silpninimą. Patvirtinkite suderinamumą su tiksline tinklo įranga ir programine įranga, įjunkite DDM/DOM tik jei priimantysis įrenginys tai palaiko, o po įdiegimo atlikite ryšio testus, kad patikrintumėte optinės galios lygius ir BER, kur taikoma.
