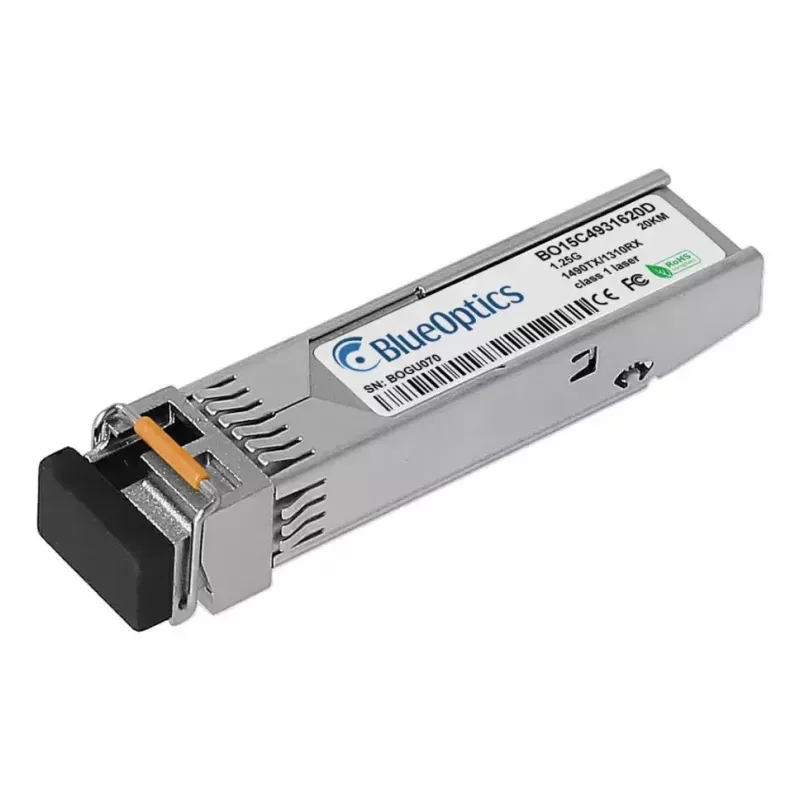

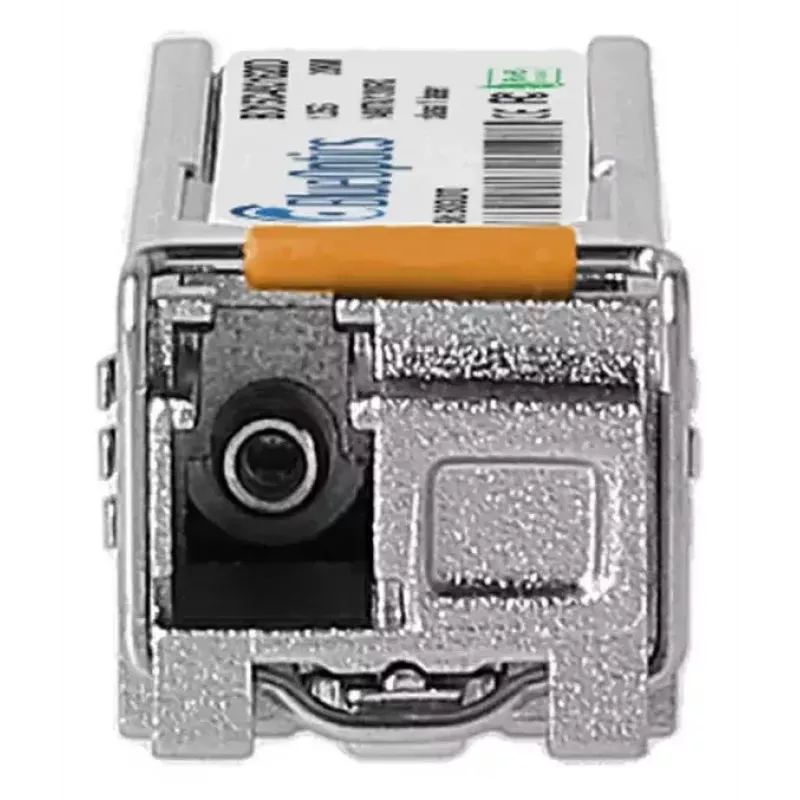

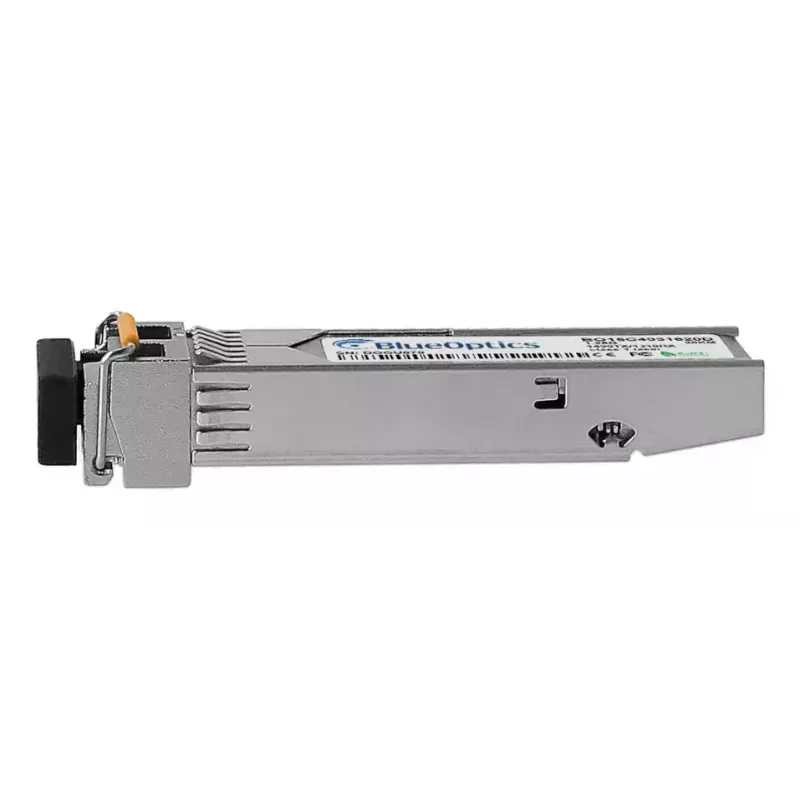

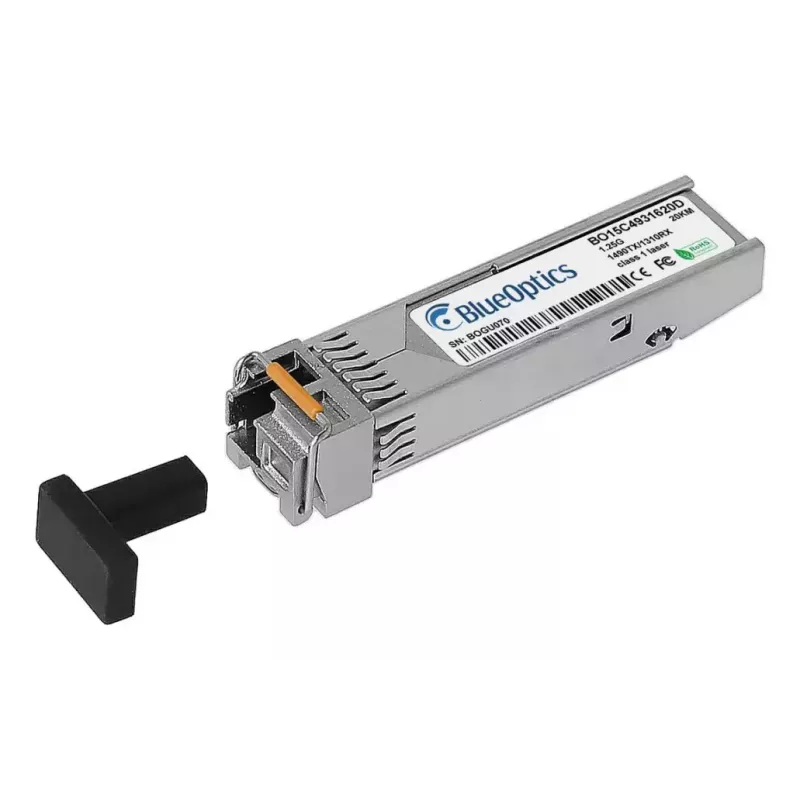

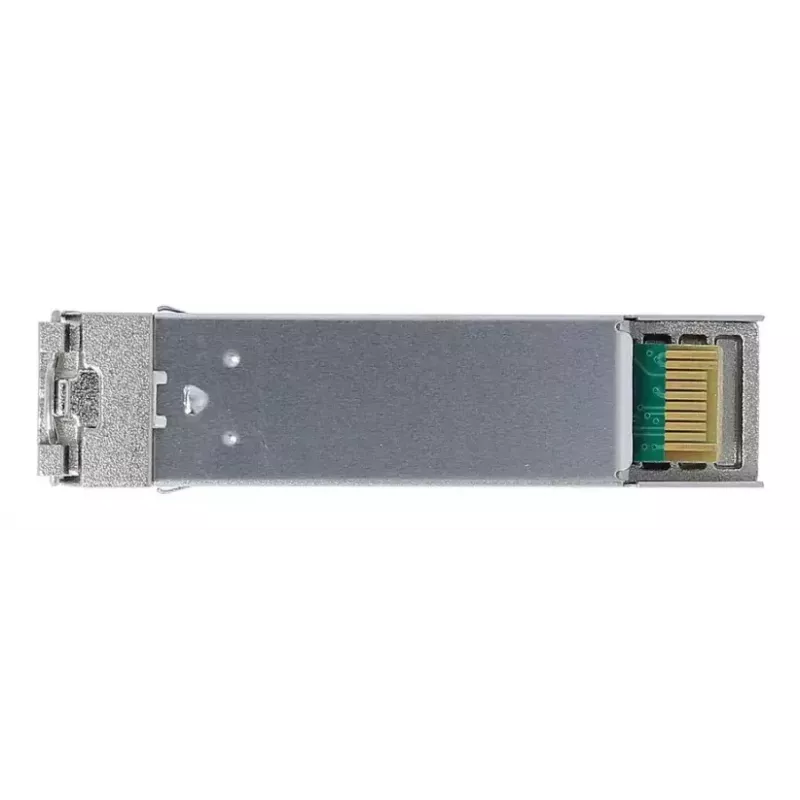

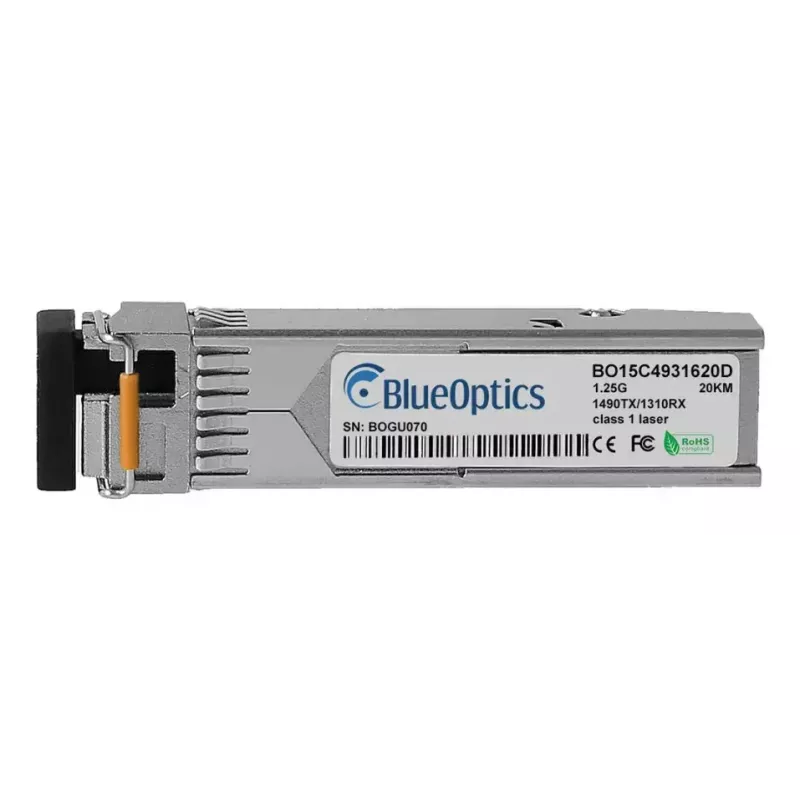

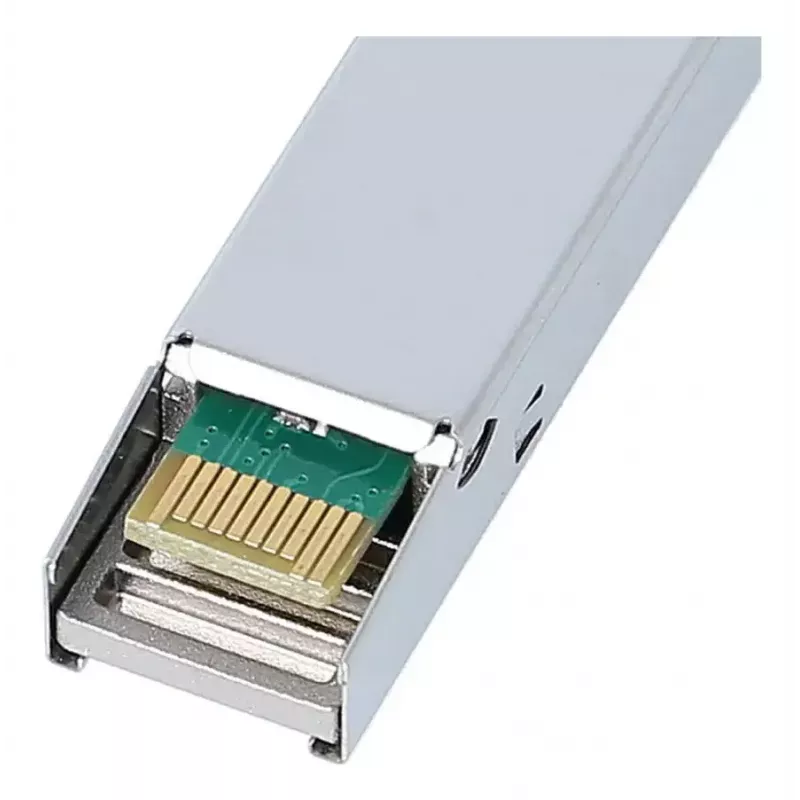

SFP siųstuvas-imtuvas BlueOptics H-BX20-SFP-D-BO 1250 Mbit/s

BlueOptics H-BX20-SFP-D-BO yra SFP siųstuvas-imtuvas, skirtas vienmodžių skaidulų jungtims, palaikantis iki 1250 Mbit/s duomenų perdavimo spartą. Įtaisytas kompaktiškame metaliniame korpuse su sidabrine apdaila ir sveriantis apie 20 g, modulis įgyvendina 1000BASE-BX-D tipo perdavimą su atskirais siuntimo ir priėmimo bangos ilgiais, tinkančiais tolimojo ryšio optinėms jungtims. Modulis atitinka CE, RoHS ir FCC standartus bei laikosi MSA fizinio form-faktoriaus susitarimų, kad būtų užtikrintas sąveikumas su suderinama tinklo įranga.

Privalumai

BlueOptics siųstuvas-imtuvas suteikia standartizuotą SFP sąsają metaliniame korpuse, kuri palaiko 1,25 Gbit/s Ethernet klasės jungtis per vienmodę skaidulą. Atitikimas bendriesiems reguliavimo standartams ir MSA specifikacijai užtikrina suderinamumą bei prognozuojamą mechaninį ir elektrinį veikimą komutatoriuose, maršrutizatoriuose ir kitose tinklo platformose. Lengva konstrukcija ir LC simpleksinė optinė jungtis palengvina montavimą ir integravimą į esamas skaidulų komutavimo ir stelažų sistemas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite siųstuvą-imtuvą į SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai priimančioji įranga yra išjungta arba laikantis gamintojo karšto keitimo nurodymų. Prijunkite tinkamą vienmodį LC simpleksinį pataisymo laidą tarp siųstuvų-imtuvų abiejuose jungties galuose, paisydami kryptinių bangos ilgių siuntimui ir priėmimui. Įdėjus ir užmezgus ryšį, patikrinkite signalo buvimą ir jungties būseną per priimančiojo įrenginio valdymo sąsają. Jei palaikoma priimančiojoje įrangoje, naudokite skaitmeninę diagnostikos stebėseną (DDM/DOM) realaus laiko modulio parametrams, pvz., siuntimo galiai ir temperatūrai, nuskaityti diagnostikos tikslais.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simpleksinius pataisymo laidus ir užtikrinkite, kad abiejuose jungties galuose būtų naudojami suderinami BX-D tipo siųstuvai-imtuvai (atitinkantys siuntimo ir priėmimo bangos ilgius). Patikrinkite DDM/DOM palaikymą priimančiajame įrenginyje, kad būtų galima naudoti nuotolinę stebėseną. Tinkamai elkitės su skaidulomis ir prieš prijungdami nuvalykite jungčių galinius paviršius, kad išlaikytumėte jungties našumą ir sumažintumėte įterpimo nuostolius.
