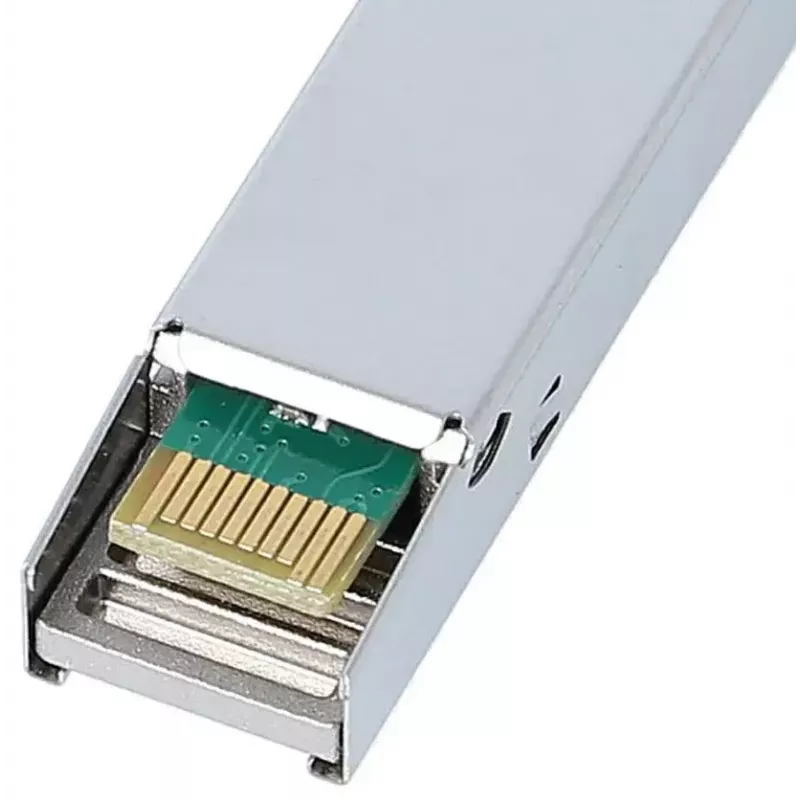

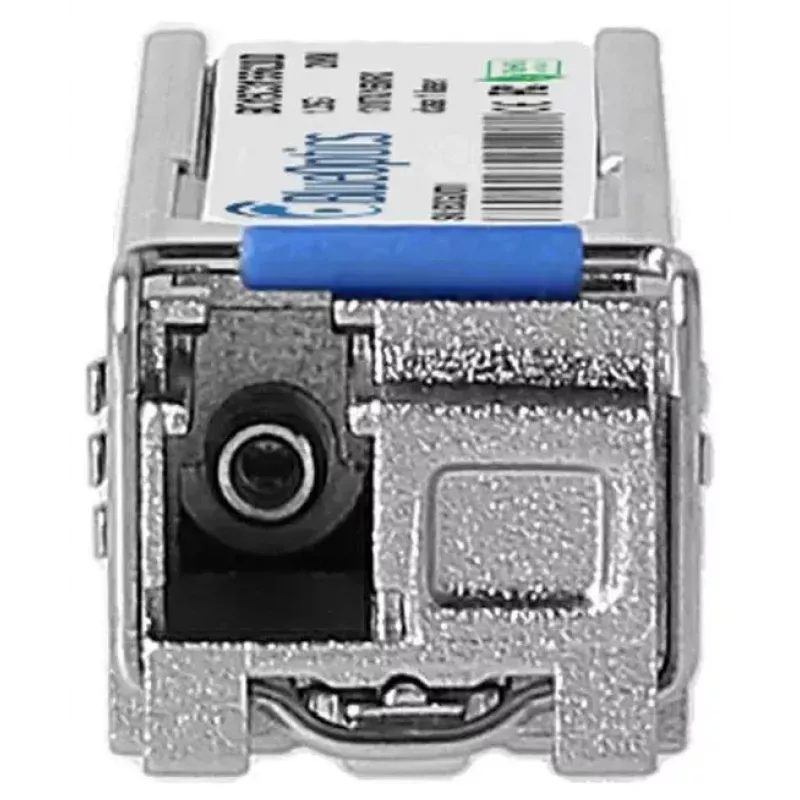

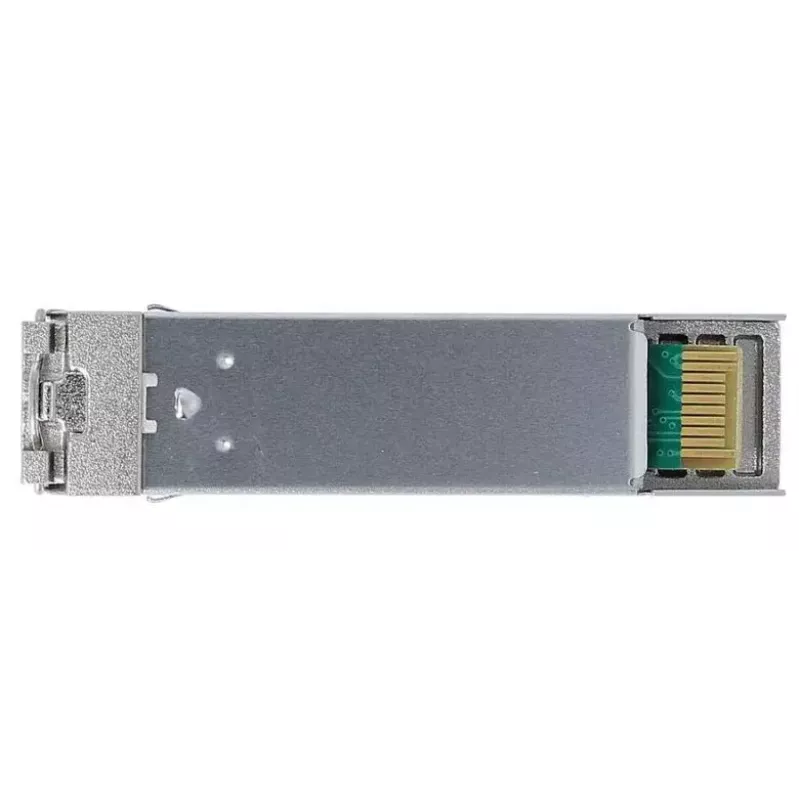

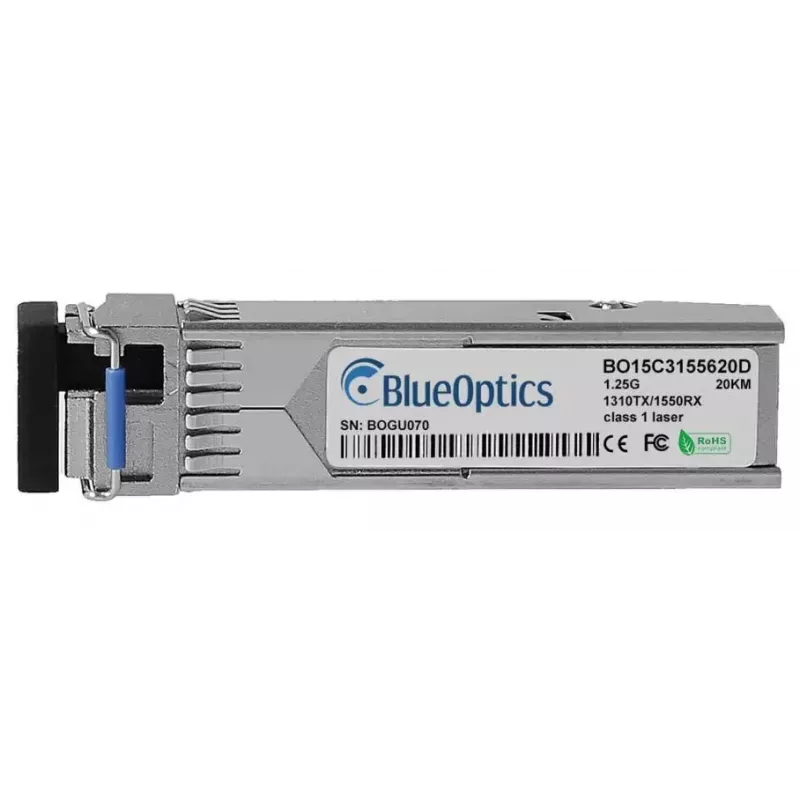

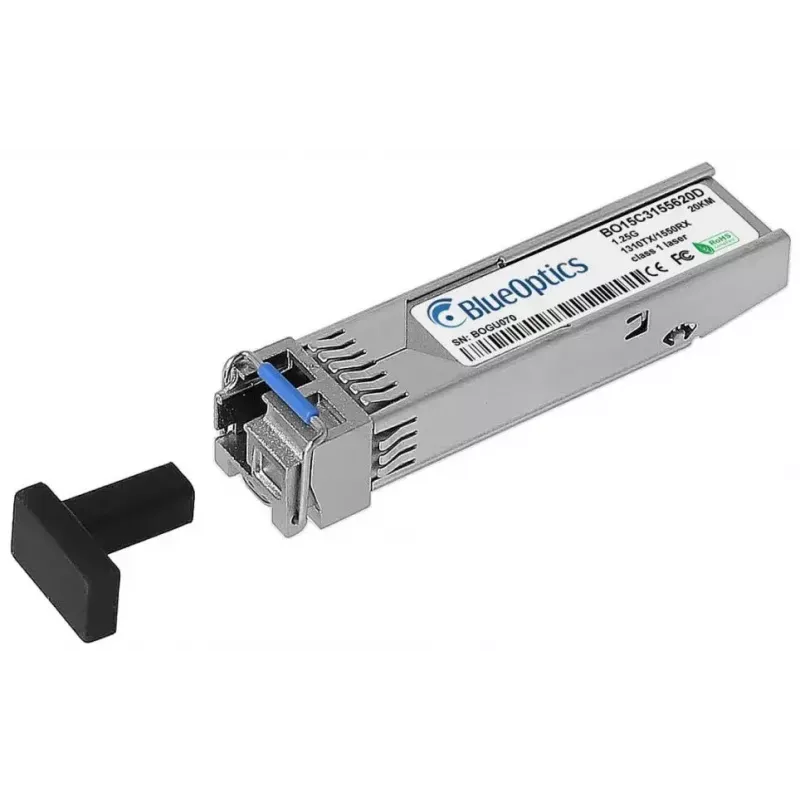

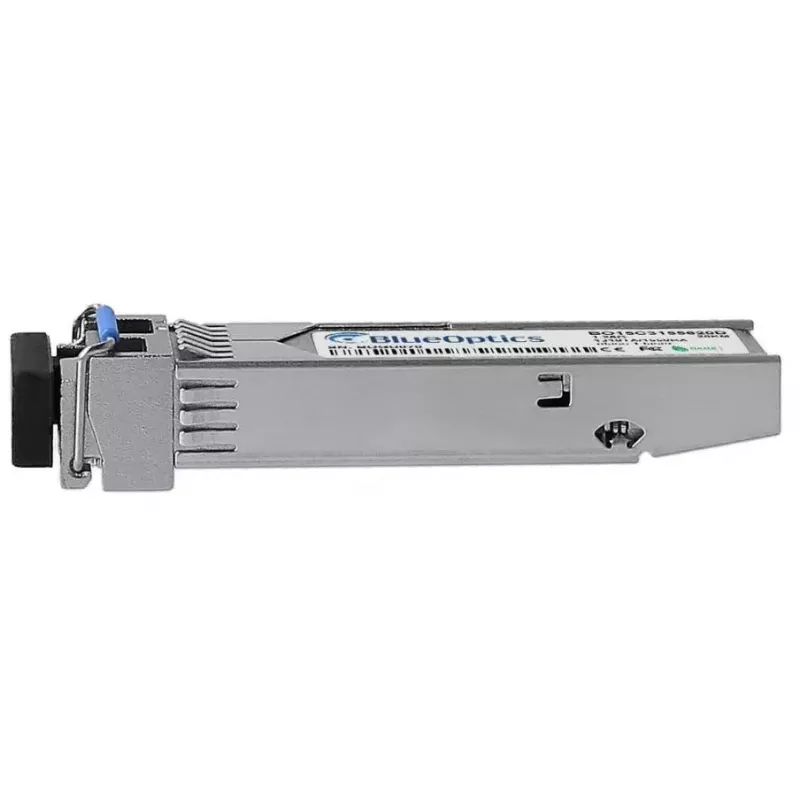

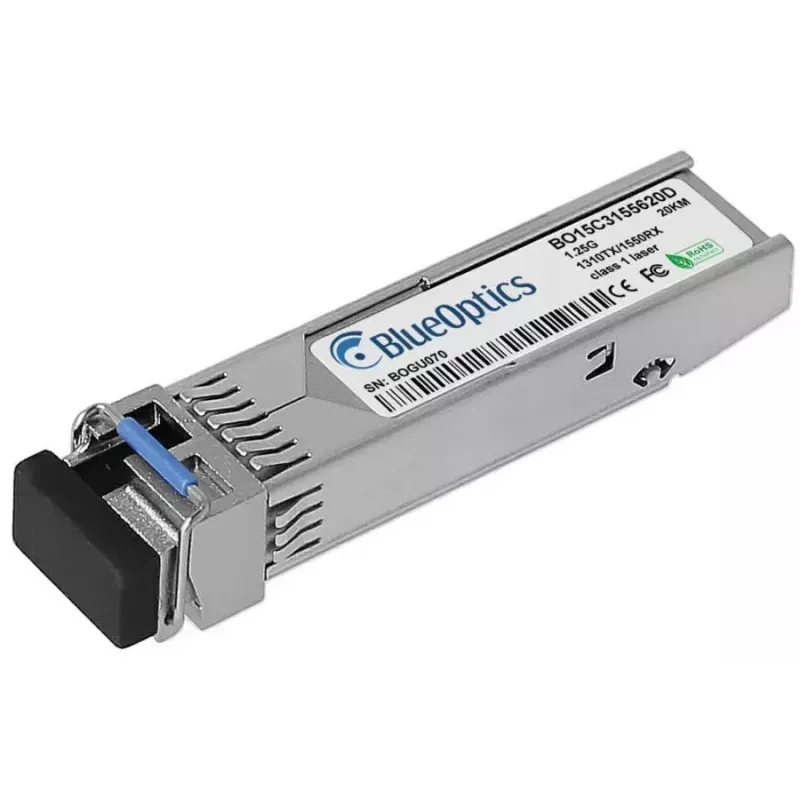

SFP siųstuvas-imtuvas BlueOptics 943 974-002-BO 1250 Mbit/s Skaidulinė optika

„BlueOptics 943 974-002-BO“ SFP siųstuvas-imtuvas yra kompaktiškas skaidulinės optikos modulis, skirtas vienmodžiams ryšiams su LC (UPC) simplex jungtimi. Jis palaiko maksimalų 1250 Mbit/s duomenų perdavimo greitį ir perdavimo atstumus iki 20 km, veikdamas nuo 3,3 V maitinimo šaltinio. Sidabrinės spalvos, MSA reikalavimus atitinkantis SFP formos faktorius užtikrina elektrinį, mechaninį ir funkcinį suderinamumą su „Hirschmann“ platformomis ir kitomis sistemomis, kurios priima standartinius SFP modulius.

Privalumai

Šis SFP siųstuvas-imtuvas palaiko 1000BASE-BX-U veikimą su atskirais siuntimo ir priėmimo bangų ilgiais iki 20 km vienmodžiams ryšiams. Jis pagamintas pagal MSA specifikacijas ir yra išbandytas dėl suderinamumo su „Hirschmann“ įranga, užtikrinant „plug-and-play“ sąveiką. Modulis palaiko skaitmeninę diagnostiką (DDM/DOM), leidžiančią realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą. Komponentai parenkami iš patikimų tiekėjų, užtikrinant ilgą tarnavimo laiką ir aukštą vidutinį laiką tarp gedimų.

Tinka

• Gigabit Ethernet magistralėms ir tolimojo nuotolio skaiduliniams ryšiams
• Jungtuvams, maršrutizatoriams ir saugojimo sistemoms, kurios priima SFP siųstuvus-imtuvus
• Pramoniniams ir įmonių tinklams, kuriems reikalingi vienmodžiai LC simplex ryšiai

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: iki 1250 Mbit/s
• Maksimalus ryšio atstumas: iki 20 000 m (vienmodis)
• Jungties tipas: LC (UPC) simplex
• Bangos ilgis: 1310 nm (priėmimas) ir 1550 nm (siuntimas) BX-U veikimui
• Maitinimo įtampa: 3,3 V
• Gaminio spalva: sidabrinė
• Svoris: maždaug 0,02 kg
• MSA reikalavimus atitinkantis SFP formos faktorius su DDM/DOM palaikymu

Kaip naudoti

Įstatykite SFP siųstuvą-imtuvą į tuščią SFP lizdą suderinamame jungtuve, maršrutizatoriuje ar kitame tinklo įrenginyje, kai pagrindinis įrenginys yra įjungtas pagal gamintojo instrukcijas. Prijunkite tinkamą vienmodį LC šviesolaidinį kabelį prie LC simplex prievado, užtikrindami teisingą orientaciją BX-U porai (siuntimas vienu bangos ilgiu, priėmimas kitu). Patikrinkite ryšio būseną ir, jei galima, stebėkite diagnostinius parametrus per pagrindinį įrenginį, kad įsitikintumėte, jog optinė galia ir temperatūra yra numatytose ribose. Vadovaukitės pagrindinio įrenginio vadovu, kad įjungtumėte arba sukonfigūruotumėte bet kokius prievado nustatymus.

Rekomendacijos

Naudokite vienmodžius LC šviesolaidinius kabelius, skirtus nurodytam atstumui, ir laikykite jungtis švarias, kad išvengtumėte signalo nuostolių. Įsitikinkite, kad pagrindinė įranga palaiko BX-U bangų ilgius ir DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykite ir tvarkykite modulį laikydamiesi ESD atsargumo priemonių ir venkite teršalų patekimo ant optinių sąsajų.
