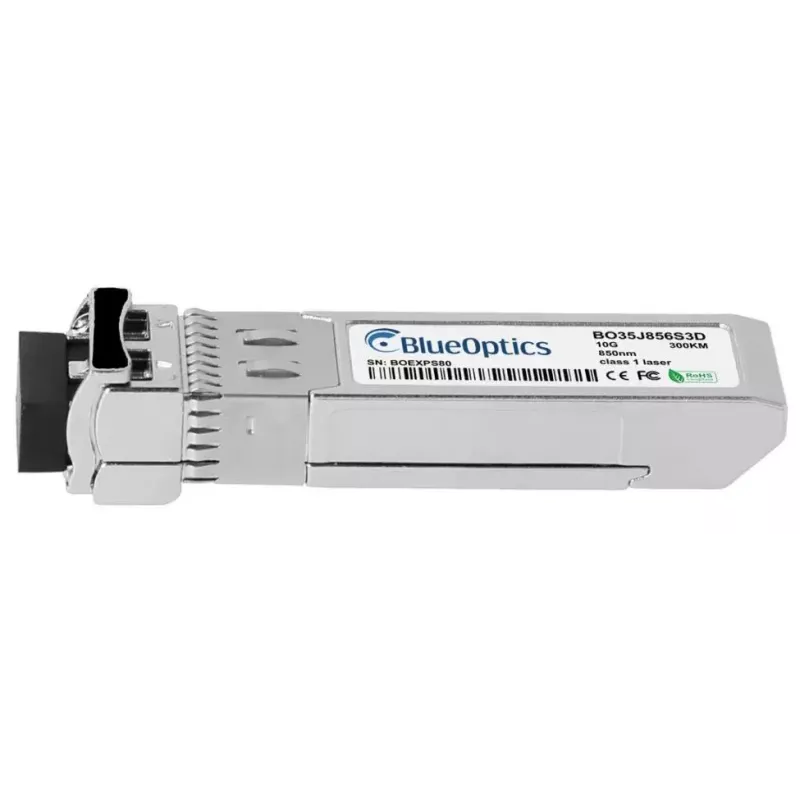

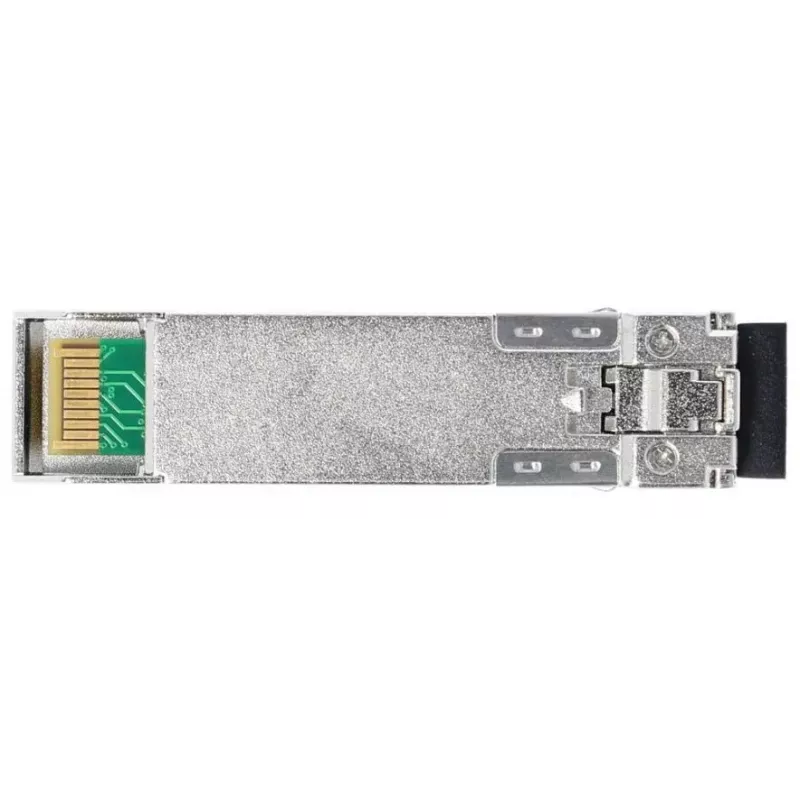

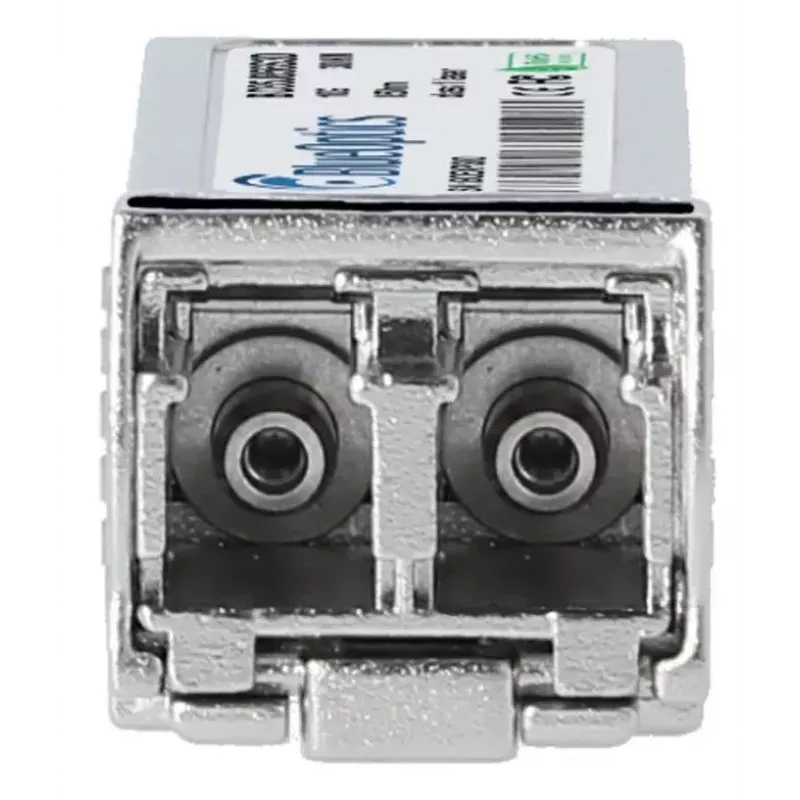

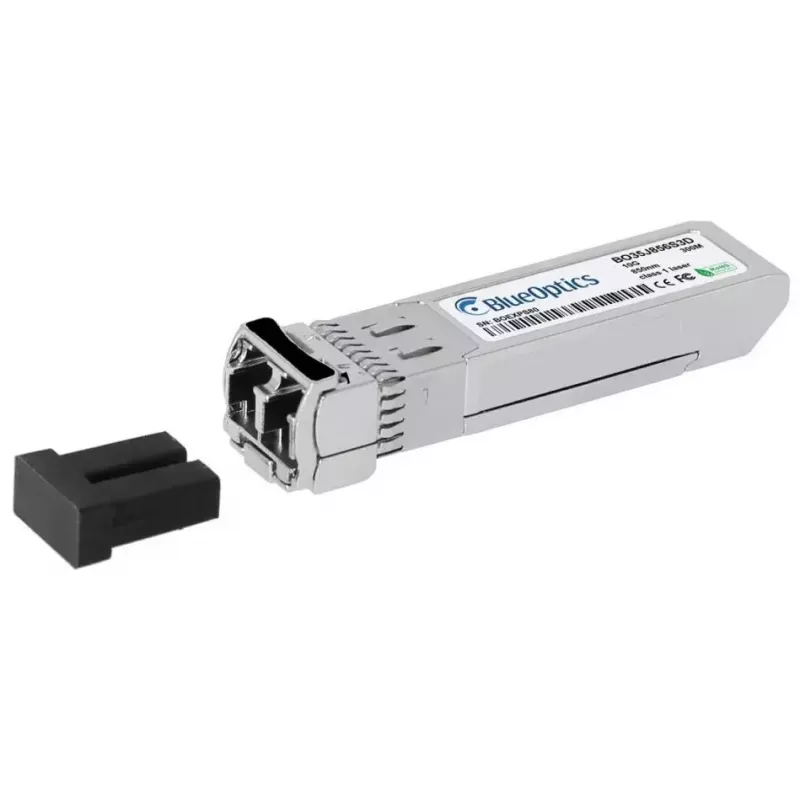

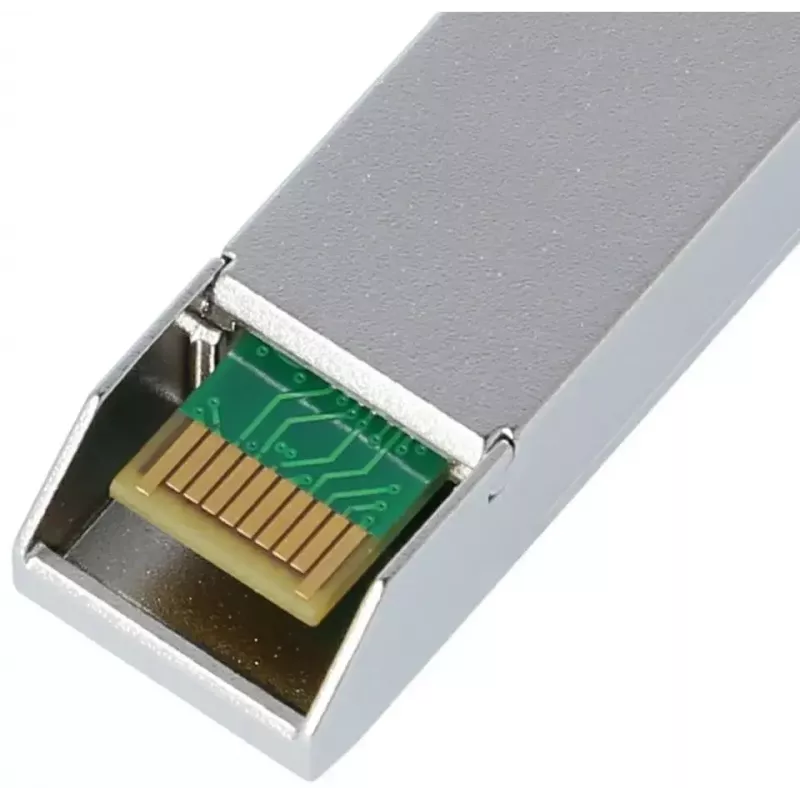

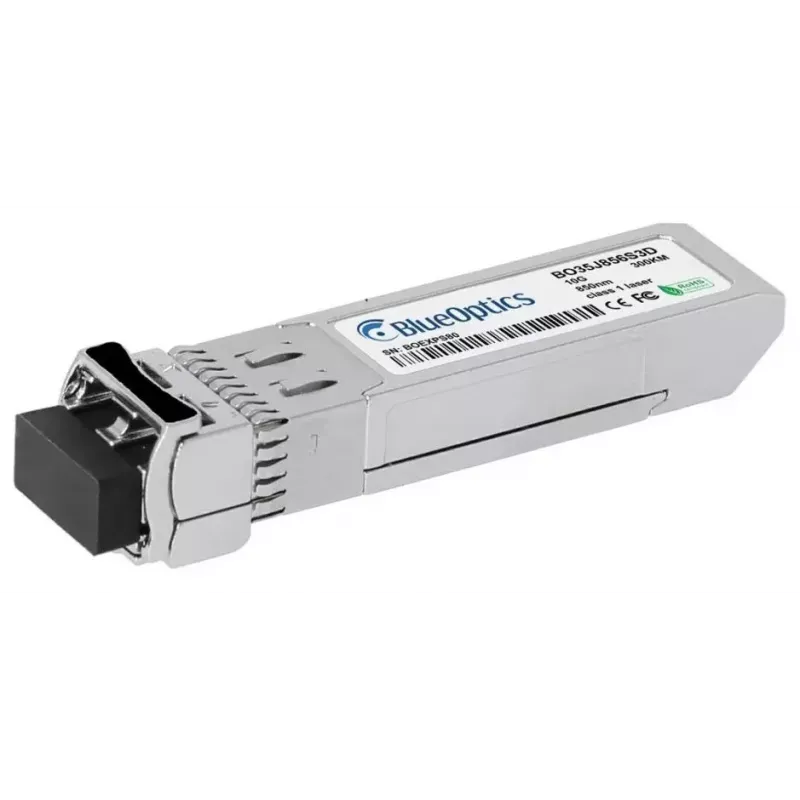

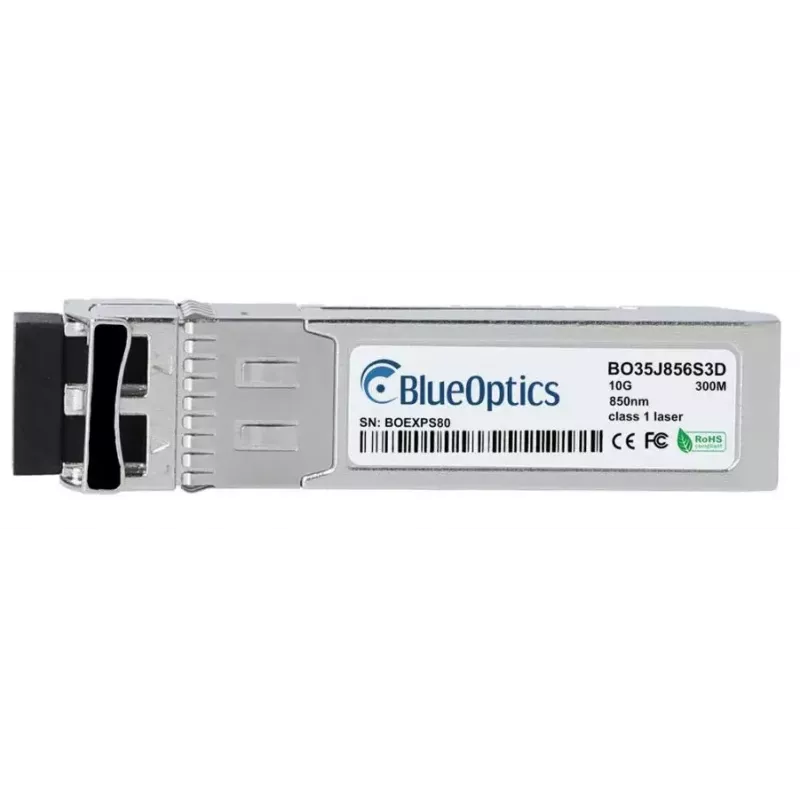

SFP+ siųstuvas-imtuvas BlueOptics 942 210-001-BO 10000 Mbit/s

„BlueOptics 942 210-001-BO“ SFP+ siųstuvas-imtuvas yra kompaktiškas, MSA standartus atitinkantis sprendimas trumpo nuotolio 10 Gbit/s daugiamodiams šviesolaidiniams ryšiams. Sukurtas naudoti su „Hirschmann“ suderinama įranga, šis modulis palaiko maksimalų 10000 Mbit/s duomenų perdavimo greitį, naudoja LC (UPC) dvipusį šviesolaidinį jungtį ir veikia nuo 3,3 V maitinimo šaltinio. Sidabrinis metalinis korpusas ir maži matmenys (13,9 mm plotis, 58,4 mm gylis, 12,6 mm aukštis) daro jį tinkamą tankiems tinklo sprendimams ir medijos keitimo programoms, kurioms reikalingas patikimas optinis ryšys.

Privalumai

Modulis atitinka MSA standartus, užtikrinančius elektrinį, mechaninį ir funkcinį suderinamumą, ir turi dvipusę LC jungtį, leidžiančią vienu metu siųsti ir priimti duomenis per daugiamodį šviesolaidį. Jis palaiko iki 300 m atstumą naudojant tinkamą daugiamodį kabelį ir teikia skaitmeninio diagnostikos stebėjimo funkcijas, jei pagrindinė įranga palaiko DDM/DOM. Lengvas metalinis korpusas ir standartizuota sąsaja supaprastina montavimą jungikliuose, maršrutizatoriuose ir kituose tinklo įrenginiuose, kurie priima SFP+ modulius.

Tinka

• 10 Gbit/s trumpo nuotolio ryšiams per daugiamodį šviesolaidį (pvz., 10GBASE-SR jungtims)
• SFP+ prievadų atnaujinimui ar keitimui jungikliuose ir maršrutizatoriuose, suderinamuose su „Hirschmann“ moduliais
• Duomenų centro serverių tarpusavio jungtims ir saugojimo sistemų ryšiams nurodytu atstumu
• Medijos keitiklių ir tinklo įrenginių siųstuvų-imtuvų keitimui

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 10000 Mbit/s
• Maksimalus perdavimo atstumas: 300 m (daugiamodis šviesolaidis)
• Šviesolaidinis jungtis: LC (UPC) dvipusė
• Maitinimo įtampa: 3,3 V
• Gaminio spalva: Sidabrinė
• Matmenys (P×G×A): 13,9 mm × 58,4 mm × 12,6 mm
• Svoris: 0,02 kg

Kaip naudoti

Įstatykite SFP+ siųstuvą-imtuvą į suderinamą pagrindinės įrangos prievadą, kol modulis užsifiksuos. Prijunkite LC dvipusius daugiamodžius šviesolaidinius laidus, užtikrindami teisingą siuntimo/priėmimo orientaciją. Įjunkite pagrindinę sistemą ir patikrinkite ryšio būseną per įrenginio valdymo sąsają. Jei pagrindinė įranga palaiko DDM/DOM, įjunkite ir nuskaitykite parametrus, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir priėmimo galią bei temperatūrą. Laikykitės pagrindinės įrangos gamintojo nurodymų dėl karštojo prijungimo ir tvarkymo, kad išvengtumėte elektrostatinio ar mechaninio pažeidimo.

Rekomendacijos

Naudokite daugiamodį šviesolaidį, skirtą 850 nm (OM3/OM4, jei taikoma), kad pasiektumėte nurodytą 300 m atstumą ir išlaikytumėte tinkamas slopinimo ribas. Patikrinkite pagrindinės įrangos suderinamumą su „Hirschmann“ suderinamais SFP+ moduliais ir įsitikinkite, kad įrenginio programinė įranga palaiko DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykite modulį už korpuso ir, kai nenaudojate, laikykite šviesolaidinių jungčių dangtelius uždėtus, kad išvengtumėte užteršimo.
