SFP siųstuvas-imtuvas BlueOptics 942 209-002-BO 1250 Mbit/s šviesolaidis

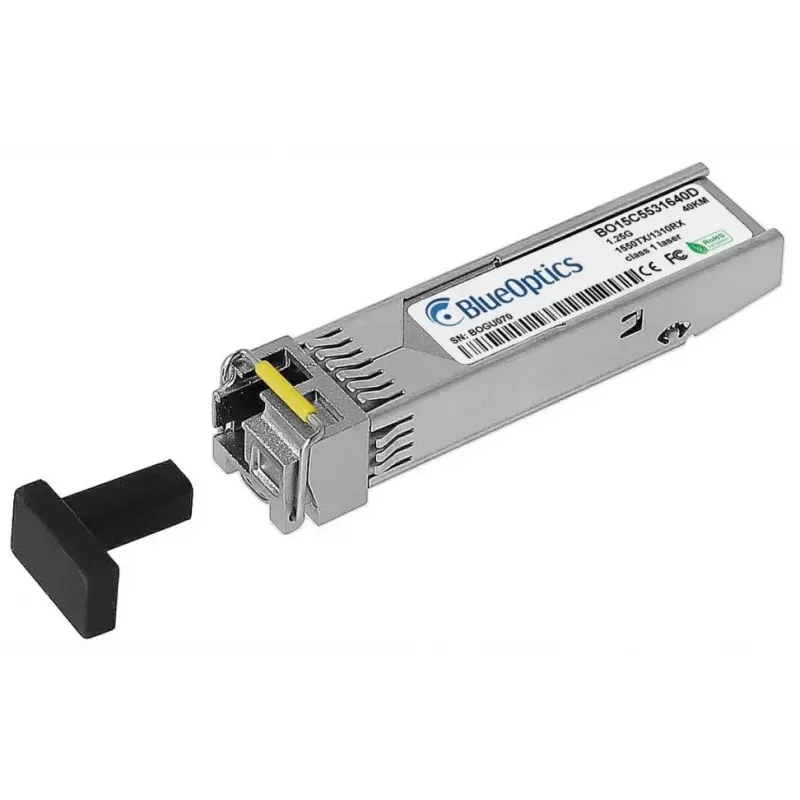

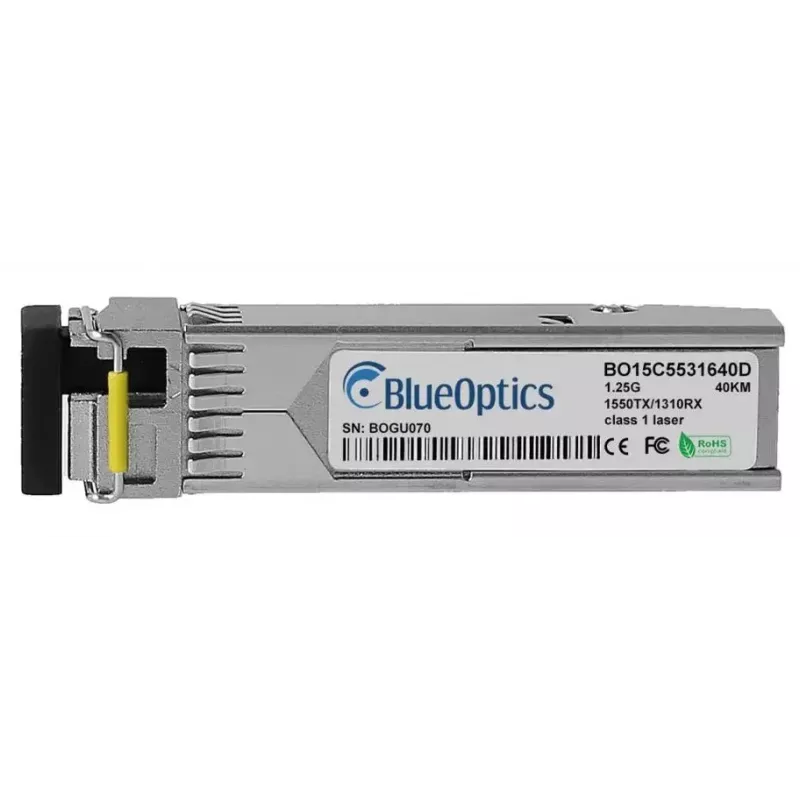

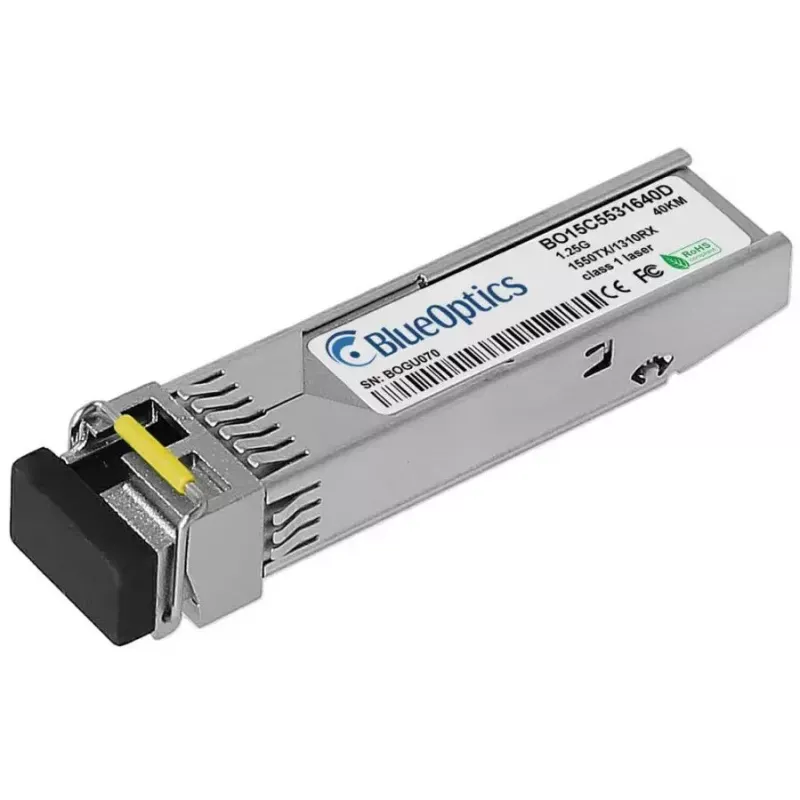

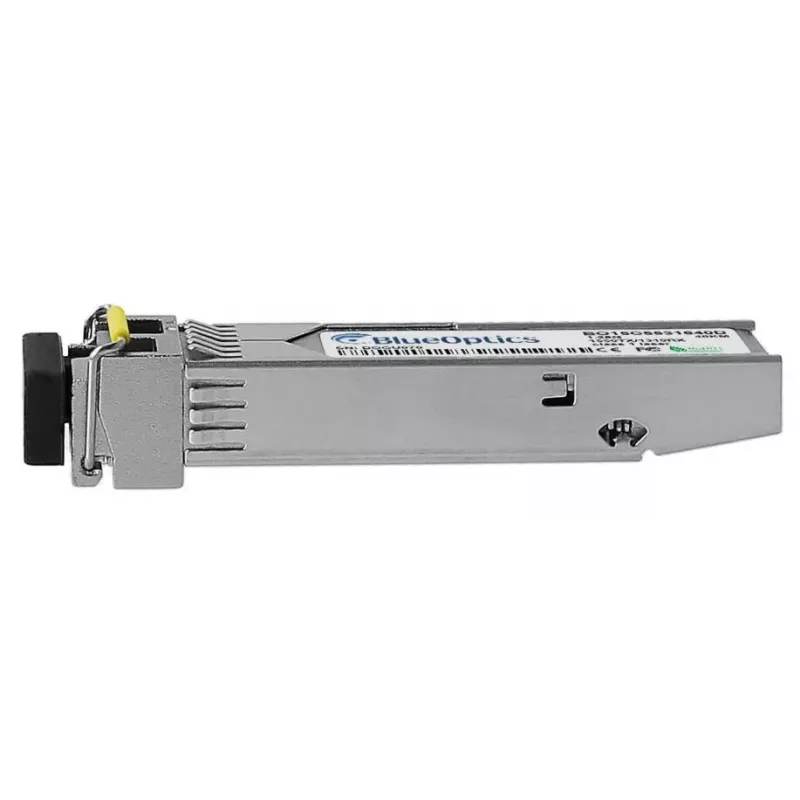

„BlueOptics 942 209-002-BO“ SFP siųstuvas-imtuvas yra kompaktiška šviesolaidinė sąsaja, skirta vienmodžiams ryšiams, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s. Modulis pagamintas standartinės SFP formos su sidabrine apdaila ir LC (UPC) simplekso jungtimi, palaiko taškas į tašką optinį perdavimą iki 40 000 m atstumu ir yra skirtas naudoti su „Hirschmann“ suderinama įranga, kuri priima atitinkamą SFP tipą.

Privalumai

Šis siųstuvas-imtuvas siūlo standartizuotą SFP formos faktorių, užtikrinantį platų suderinamumą, ir mažą energijos suvartojimą, kai įėjimo įtampa yra 3 V, o maksimali srovė – 0,28 A. Jis įgyvendina atskirus siųstuvo ir imtuvo bangos ilgius, tinkamus 1000BASE-BX-D veikimui vienmodžiu šviesolaidžiu, leidžiančius vienu metu siųsti ir priimti vienu pluoštu. Modulis pagamintas pagal MSA atitinkančius matmenis ir elektrines sąsajas, o naudojant suderinamuose pagrindiniuose įrenginiuose palaiko skaitmeninį diagnostinį stebėjimą (DDM/DOM).

Tinka

• Gigabit Ethernet ryšiams per vienmodį šviesolaidį (1000BASE-BX-D)
• Ilgo nuotolio tinklo jungtims iki 40 km tarp jungiklių ir maršrutizatorių
• Šviesolaidiniams aukštutiniams ryšiams saugojimo sistemose, apkrovos balansuokliuose ir tinklo įrenginiuose
• Infrastruktūroje, kur reikalingos LC (UPC) simplekso jungtys

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Maksimalus perdavimo atstumas: 40 000 m (vienmodis šviesolaidis)

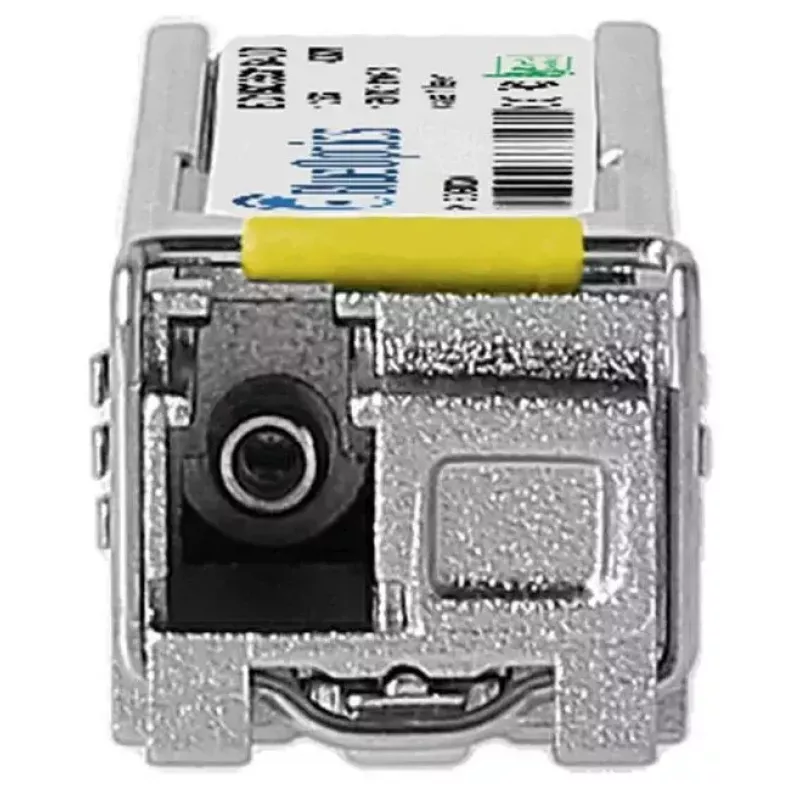

• Jungties tipas: LC (UPC) simpleksas
• Formos faktorius: SFP (mažas kištukinis formos faktorius)
• Maitinimo įtampa: 3 V nominali, maksimali srovė 0,28 A
• Gaminio spalva: sidabrinė
• Svoris: 0,02 kg

Kaip naudoti

Įstatykite SFP siųstuvą-imtuvą į suderinamą SFP lizdą pagrindiniame įrenginyje, kai įrenginys yra išjungtas pagal gamintojo nurodymus. Prijunkite tinkamą vienmodį LC šviesolaidinį laidą prie LC simplekso prievado ir nutieskite šviesolaidį iki nuotolinio siųstuvo-imtuvo. Įsitikinkite, kad pagrindinis įrenginys palaiko 1000BASE-BX-D veikimą, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM palaikymą įrenginio programinėje įrangoje, kad gautumėte diagnostinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, siųstuvo išėjimo galia, imtuvo įėjimo galia ir temperatūra. Laikykitės standartinių ESD atsargumo priemonių ir šviesolaidžio tvarkymo praktikos montuojant ar išimant modulį.

Rekomendacijos

Norėdami užtikrinti geriausią optinį veikimą, naudokite vienmodį šviesolaidį ir suderinamus LC (UPC) šviesolaidinius laidus, patikrinkite pagrindinio įrenginio suderinamumą su „Hirschmann“ 1000BASE-BX-D profiliais ir patvirtinkite DDM/DOM palaikymą, jei reikalinga nuotolinė diagnostika. Laikykite švarius jungčių galus ir venkite staigių šviesolaidžio lenkimų, kad išlaikytumėte signalo kokybę ir ryšio prieinamumą.
