SFP siųstuvas-imtuvas BlueOptics 942 209-002-BO 10000 Mbit/s

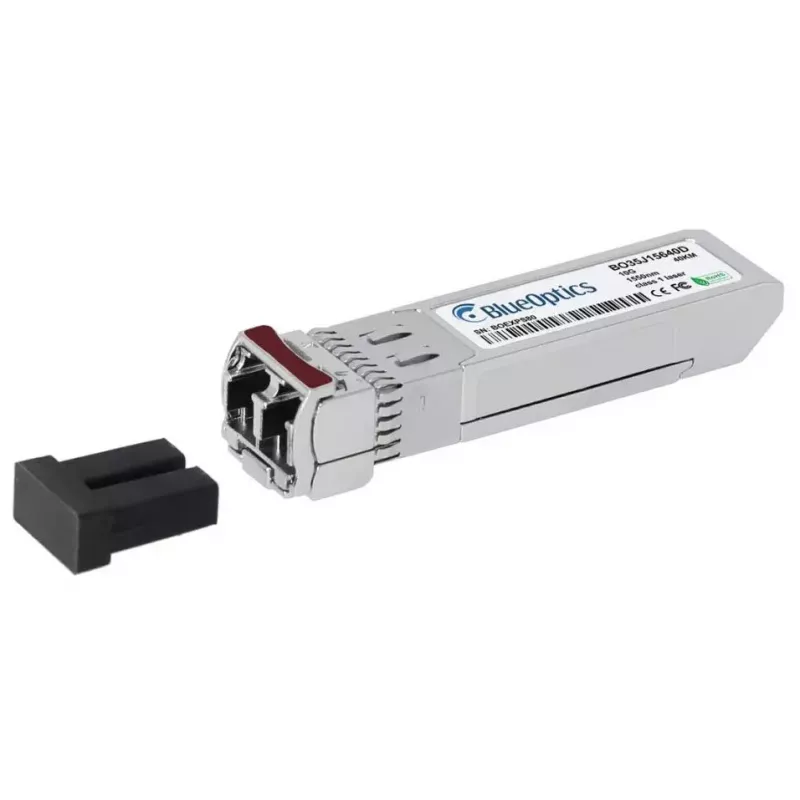

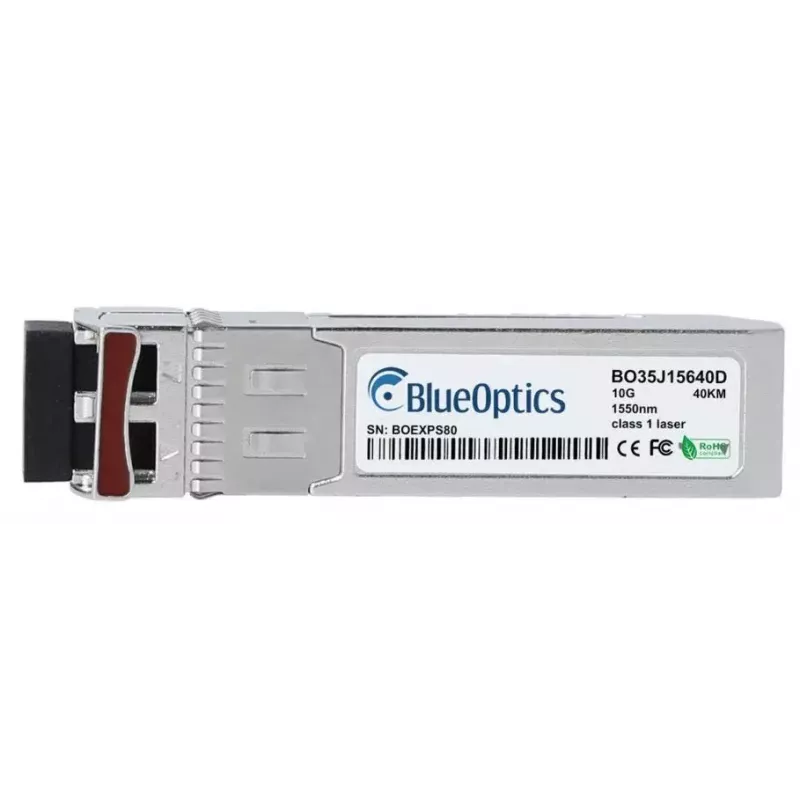

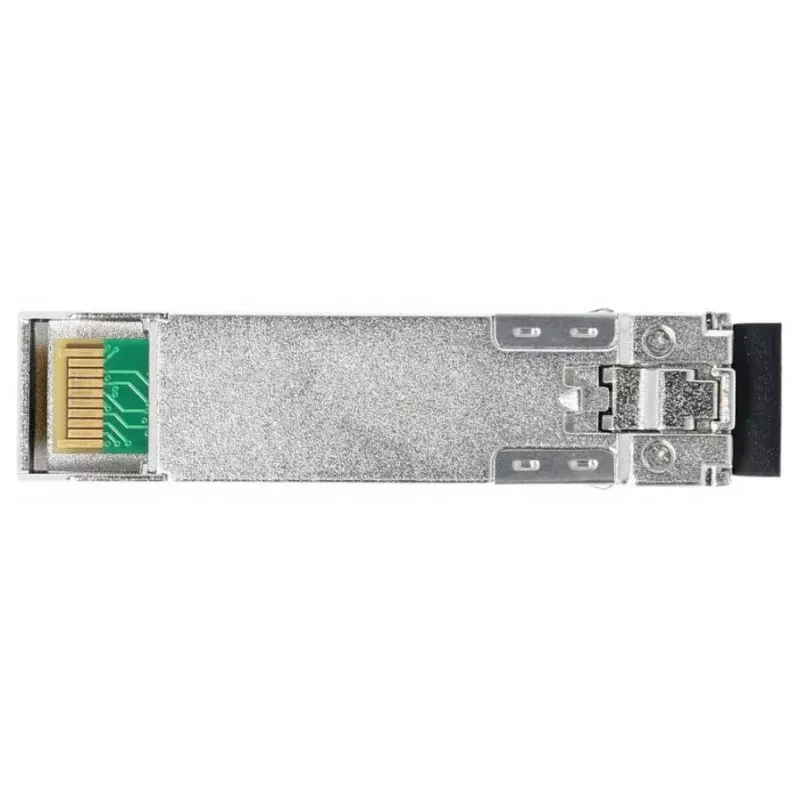

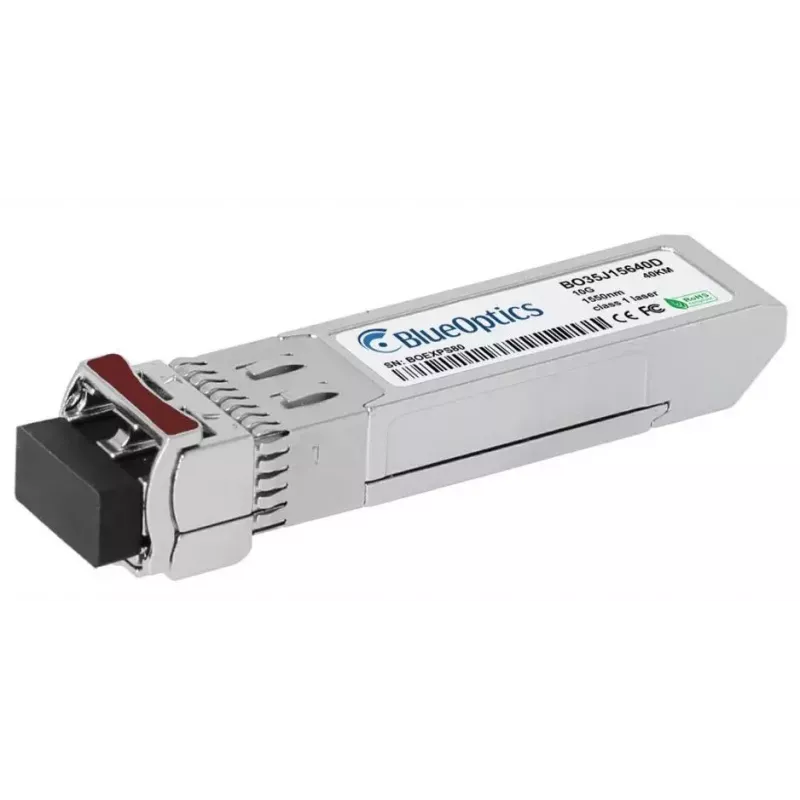

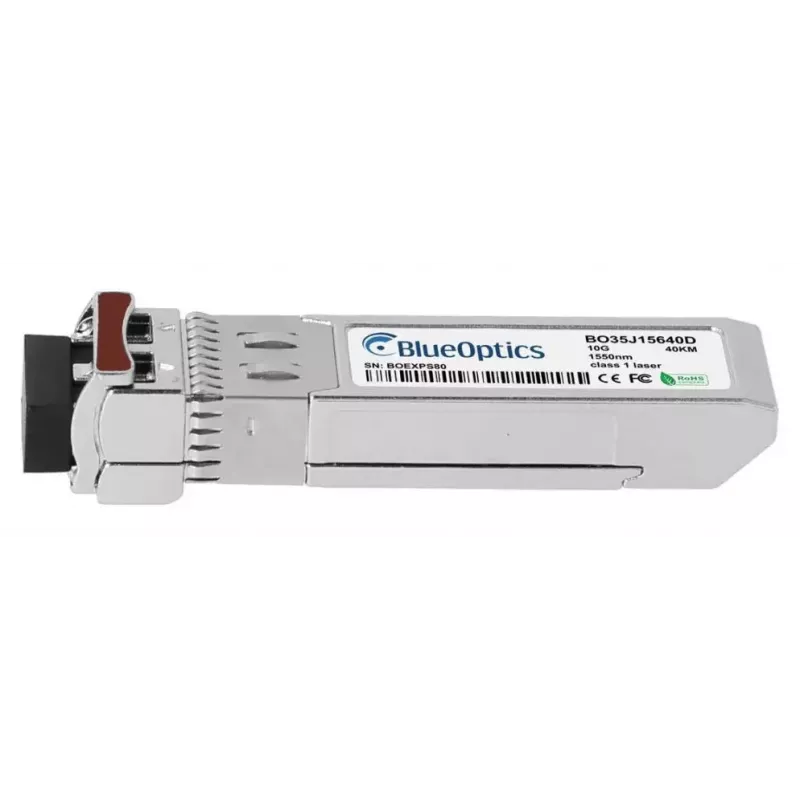

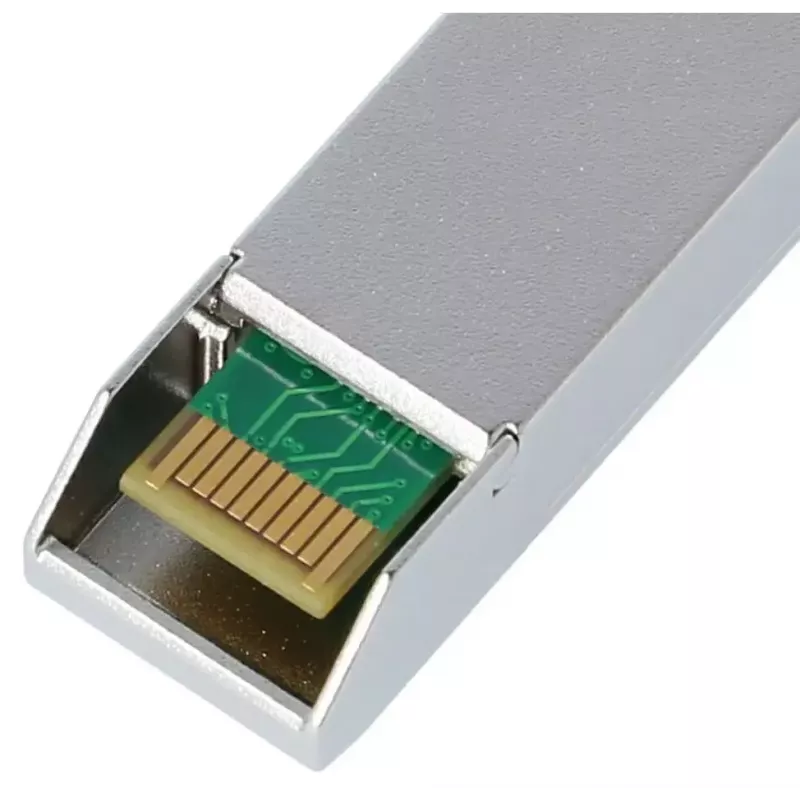

„BlueOptics 942 209-002-BO“ SFP siųstuvas-imtuvas yra kompaktiškas optimis tinklo komponentas, skirtas didelės spartos šviesolaidiniams ryšiams. Palaikydamas maksimalų 10000 Mbit/s duomenų perdavimo greitį ir vienmodžius ryšius iki 40 000 m, šis SFP modulis turi LC (UPC) šviesolaidinę jungtį, 3,3 V darbinę įtampą ir sidabrinį korpusą su mažais matmenimis (13,9 mm × 58,4 mm × 12,6 mm). Jis suderinamas su „Hirschmann“ įrenginiais ir tinkamas naudoti jungikliuose, maršrutizatoriuose, saugojimo sistemose ir kitoje tinklo įrangoje, kuri priima MSA atitinkančius SFP modulius.

Privalumai

Modulis užtikrina 10G našumą ilguose vienmodžiuose šviesolaidiniuose ruožuose ir naudoja LC dvipusę sąsają, skirtą vienu metu siųsti ir priimti kanalus. Atitiktis MSA mechaninėms ir elektrinėms specifikacijoms užtikrina sąveiką su įvairiomis aparatinės įrangos platformomis. Kompaktiškas metalinis korpusas ir mažas svoris leidžia lengvai montuoti ir valdyti, o vienmodžio dizaino ir didelio maksimalaus atstumo dėka palaikomi magistraliniai ir tolimojo ryšio jungtys.

Tinka

• Ilgo nuotolio 10 Gbps Ethernet ryšiams per vienmodį šviesolaidį
• Jungiklių, maršrutizatorių ir saugojimo sistemų tarpusavio sujungimui
• Tinklo infrastruktūros atnaujinimams ir atsarginių dalių keitimui
• Aplinkoms, kurioms reikalingi MSA atitinkantys SFP moduliai

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 10000 Mbit/s
• Maksimalus perdavimo atstumas: 40000 m (vienmodis šviesolaidis)

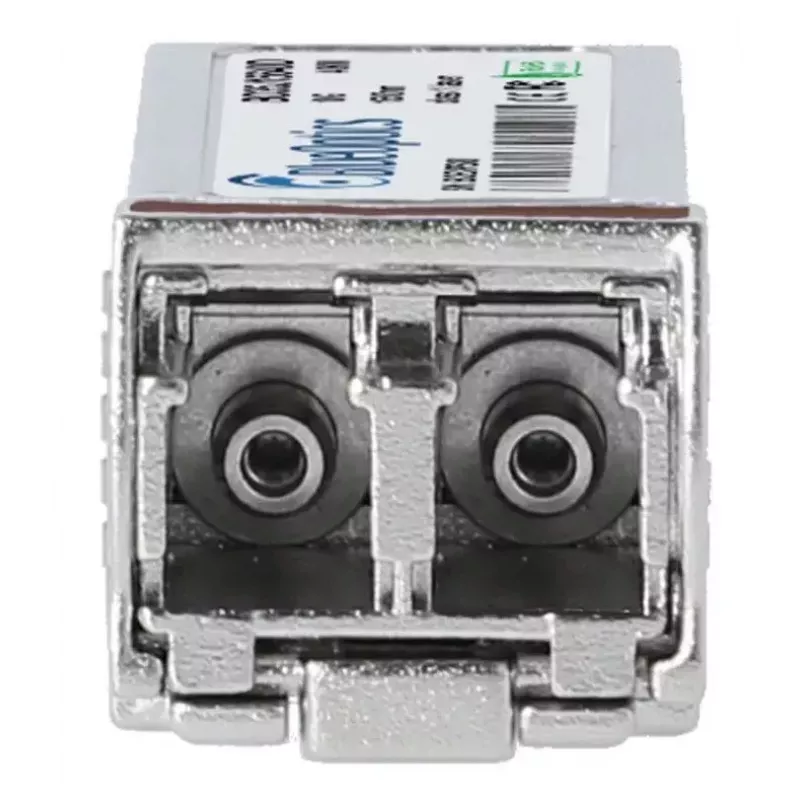

• Šviesolaidinė jungtis: LC (UPC)
• Darbinė įtampa: 3,3 V
• Matmenys (P×G×A): 13,9 mm × 58,4 mm × 12,6 mm
• Svoris: 0,02 kg
• Gaminio spalva: sidabrinė

Kaip naudoti

Įdiekite SFP siųstuvą-imtuvą į suderinamo „Hirschmann“ arba MSA atitinkančio įrenginio SFP lizdą, kai pagrindinė įranga yra įjungta pagal įrenginio gamintojo instrukcijas. Prijunkite LC šviesolaidinį laidą prie dvipusės LC sąsajos, užtikrindami teisingą siuntimo ir priėmimo skaidulų išlygiavimą. Patikrinkite ryšio būseną ir suderinkite tinkamą duomenų perdavimo greitį pagrindiniame įrenginyje. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ir nuskaitykite diagnostinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, išėjimo ir įėjimo optinė galia bei temperatūra, kad galėtumėte stebėti ryšio būklę.

Rekomendacijos

Naudokite vienmodį LC dvipusį šviesolaidį su tinkamu slopinimu ir galo paviršiaus kokybe, kad pasiektumėte nurodytą maksimalų atstumą. Prieš pasikliaudami diagnostiniu stebėjimu, patvirtinkite DDM/DOM palaikymą pagrindinėje įrangoje. Siekiant stabilių ilgo nuotolio ryšių, šviesolaidį tieskite atsargiai, vengdami staigių lenkimų, ir apsaugokite jungtis nuo užteršimo; laikykitės gamintojo nurodymų dėl valymo ir montavimo.
