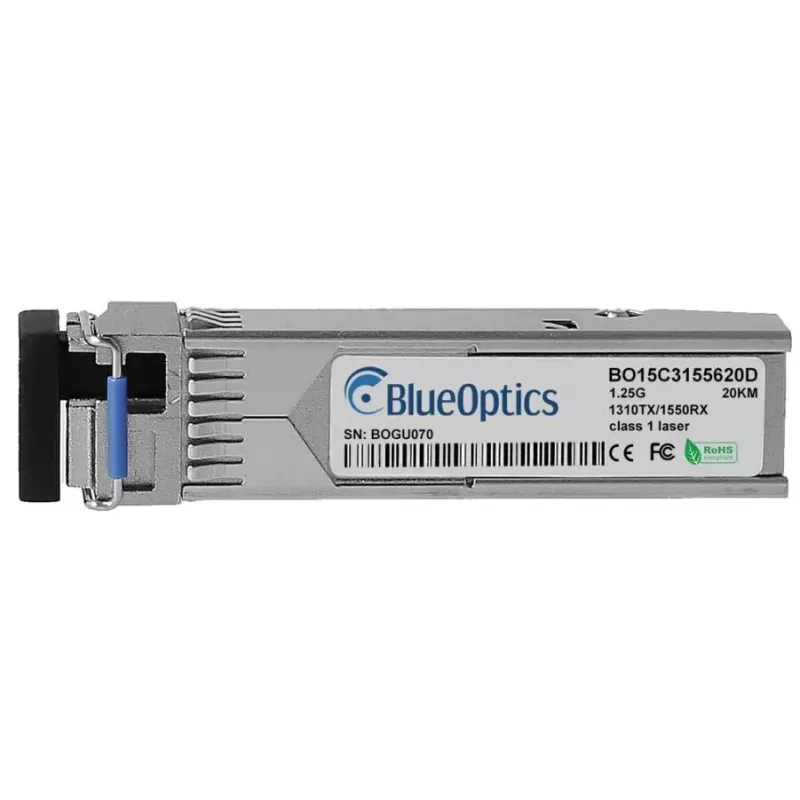

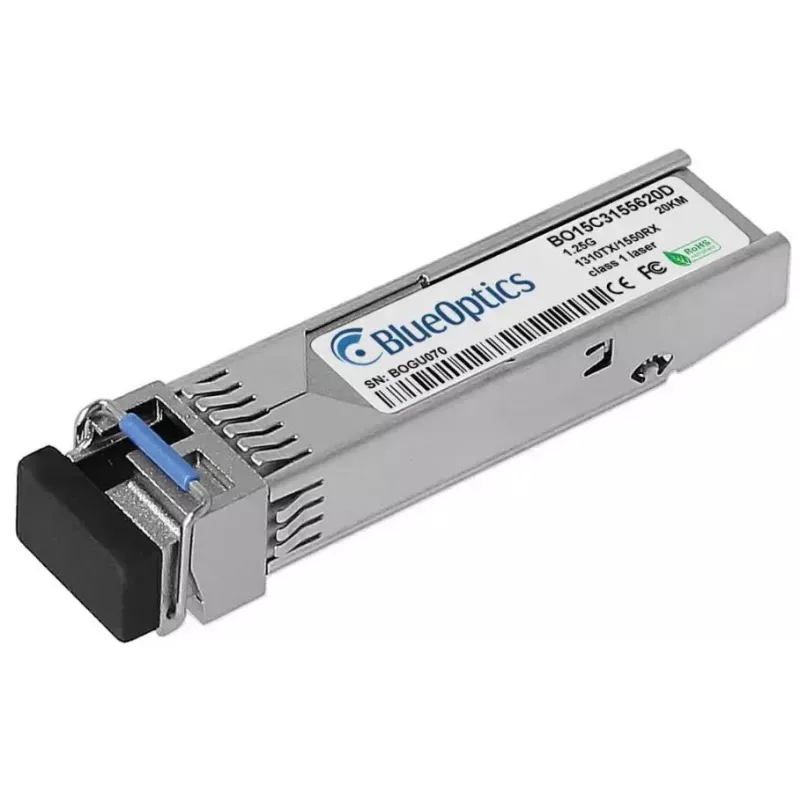

SFP siųstuvas-imtuvas BlueOptics 942 207-001-BO 1250 Mbit/s Skaidulinė optika

„BlueOptics 942 207-001-BO“ yra SFP skaidulinės optikos siųstuvas-imtuvas, skirtas vienmodžiams ryšiams, kurių maksimalus duomenų perdavimo greitis yra 1250 Mbit/s. Jis naudoja standartinę SFP sąsają ir veikia esant 3,3 V įėjimo įtampai. Modulyje yra LC simplex jungtis ir palaiko įprastus tinklo protokolus iki 20 km vienmodžio perdavimo atstumu, kai naudojamas pagal gamintojo rekomendacijas. Dėl kompaktiško sidabrinio korpuso ir 0,02 kg svorio jis tinkamas naudoti jungikliuose, maršrutizatoriuose ir kituose tinklo įrenginiuose, kuriuose įrengtos SFP lizdai.

Privalumai

Šis „BlueOptics“ SFP siųstuvas-imtuvas atitinka MSA mechanines ir elektrines specifikacijas, užtikrindamas suderinamumą su suderinamomis „Hirschmann“ platformomis ir kita įrangą, palaikančia originalų atitinkamą modulį. Dizainas leidžia vienu metu siųsti ir priimti duomenis vienu pluoštu, naudojant skirtingus bangos ilgius TX ir RX, taip sumažinant kabelių poreikį. Pagamintas iš pramoninių komponentų ir išbandytas dėl suderinamumo, modulis užtikrina patikimą optinį veikimą „Ethernet“ ir susijusioms didelės spartos programoms iki 1,25 Gbit/s.

Tinka (užduotims / naudojimo atvejams)

• SFP palaikančių jungiklių ir maršrutizatorių atnaujinimui ar plėtimui
• Vienmodžiams skaiduliniams ryšiams „Ethernet“ ir „Fibre Channel over Ethernet“ tinkluose
• Taškas-taškas jungtims iki maždaug 20 km
• Tinklo įrangos priežiūrai ir atsarginių dalių tiekimui

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos kištukinis modulis)
• Maksimalus duomenų perdavimo greitis: 1250 Mbit/s (1,25 Gbit/s)

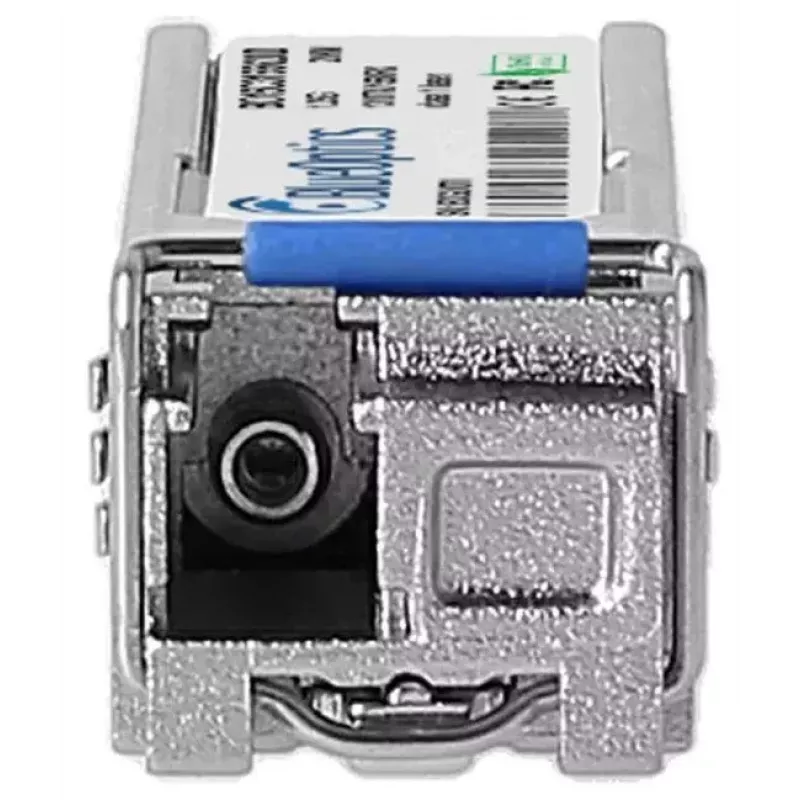

• Jungtis: LC simplex
• Skaidulos tipas: vienmodė
• Tipinis vienos skaidulos veikimas su atskirais TX ir RX bangos ilgiais (dvikryptis)
• Darbinė įtampa: 3,3 V
• Tipinis atstumas: iki 20 km (priklauso nuo skaidulos ir ryšio sąlygų)
• Spalva / apdaila: sidabrinis korpusas
• Svoris: apie 0,02 kg

Kaip naudoti

Įdiekite siųstuvą-imtuvą į suderinamos tinklo įrangos SFP lizdą, vadovaudamiesi pagrindinio įrenginio gamintojo instrukcijomis. Prijunkite LC simplex vienmodį šuolinį laidą prie modulio ir nutieskite skaidulą iki porinio siųstuvo-imtuvo arba skirstomojo skydo. Įsitikinkite, kad pagrindinis įrenginys sukonfigūruotas pagal numatytą protokolą ir greitį, bei patikrinkite ryšio būseną per jungiklio ar maršrutizatoriaus valdymo sąsają. Jei įrenginys ir platforma palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ir stebėkite prieinamus parametrus, tokius kaip maitinimo įtampa, lazerio poslinkis, išėjimo/įėjimo galia ir temperatūra, kad galėtumėte nuolat tikrinti ryšio būklę.

Rekomendacijos

Naudokite sertifikuotus vienmodžius LC šuolinius laidus ir patikrinkite DDM/DOM palaikymą pagrindinėje įrangoje, kad būtų lengviau šalinti triktis. Suderinkite siųstuvo-imtuvo bangos ilgio kryptį su nuotoliniu moduliu (TX/RX poravimas) ir laikykitės ESD atsargumo priemonių montavimo metu, kad išvengtumėte pažeidimų.
