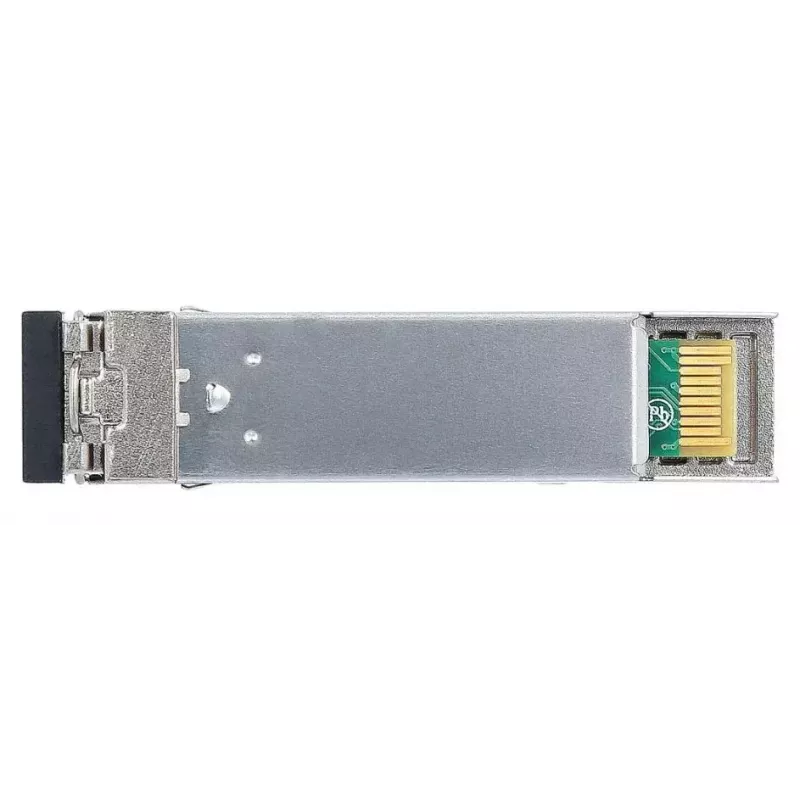

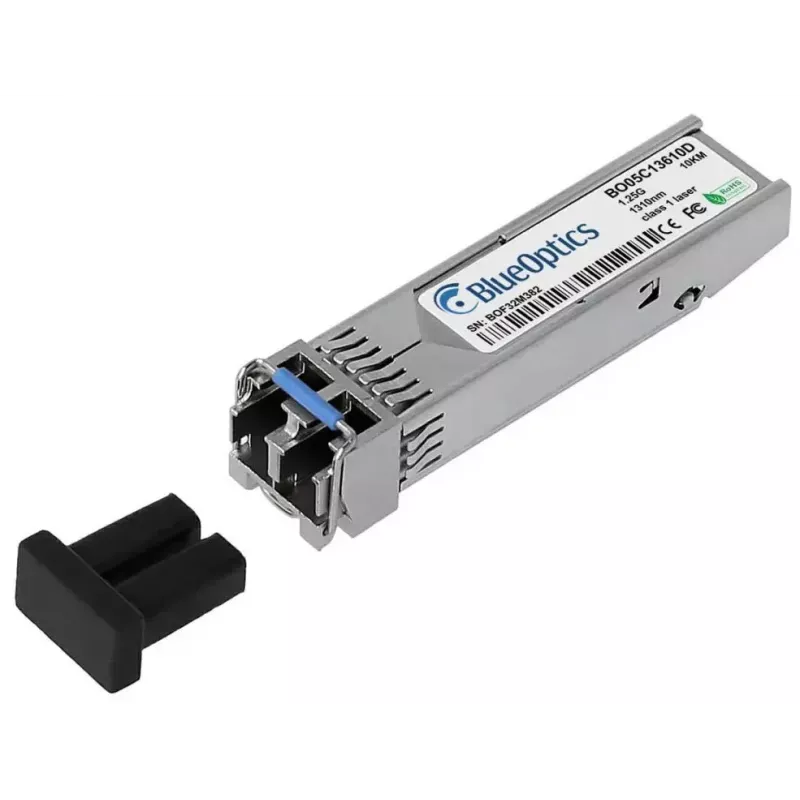

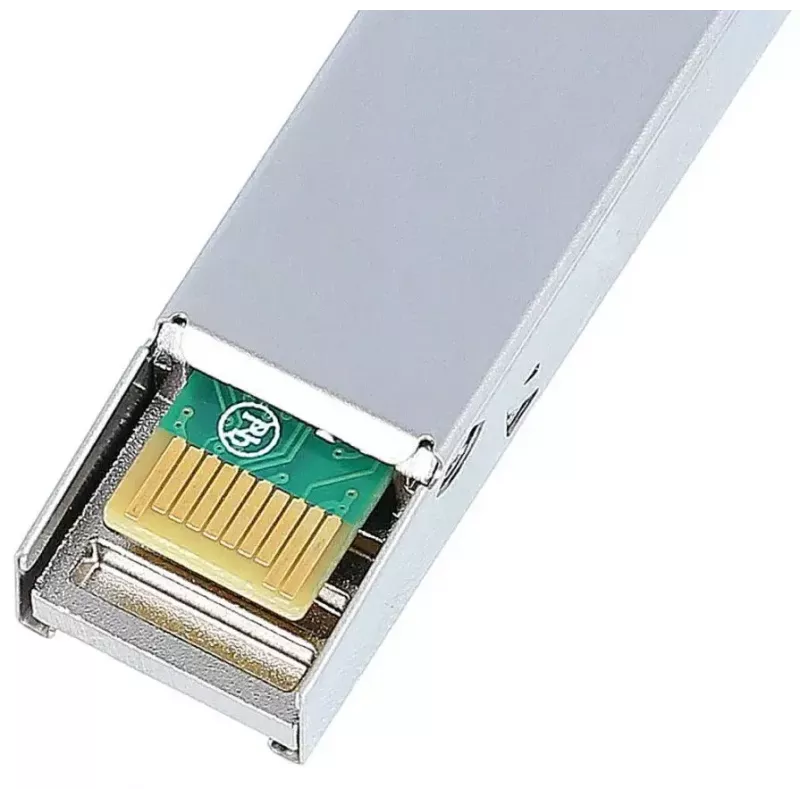

SFP siųstuvas-imtuvas BlueOptics 7N86N-BO 1250 Mbit/s šviesolaidinis

„BlueOptics 7N86N-BO“ SFP siųstuvas-imtuvas yra kompaktiškas šviesolaidinis modulis, skirtas vienmodėms jungtims, palaikančioms iki 1250 Mbit/s spartą. Jis įgyvendina SFP formos faktorių ir veikia nuo 3,3 V maitinimo. Su LC dvipusiu lizdu ir mažu metaliniu korpusu, kurio matmenys yra 13,9 mm × 58,4 mm × 12,6 mm ir sveria apie 30 g, šis modulis skirtas įdiegti „plug-and-play“ būdu į suderinamą tinklo įrangą. Siųstuvas-imtuvas palaiko standartinį 1000BASE-LX veikimą su 1310 nm perdavimo ir priėmimo bangos ilgiais ir yra tinkamas atstumams, būdingiems LX klasės vienmodėms jungtims.

Privalumai

„BlueOptics 7N86N-BO“ sujungia standartizuotą SFP sąsają ir mažą lengvą metalinį korpusą, kad būtų užtikrintas paprastas montavimas ir patikimas mechaninis pritaikymas SFP prievaduose. 1250 Mbit/s duomenų perdavimo spartos ir LC dvipusių šviesolaidinių jungčių palaikymas leidžia naudoti Gigabit Ethernet ir panašiuose protokoluose. Modulio atitiktis nustatytiems kelių šaltinių susitarimo (MSA) SFP matmenims ir signalizacijai užtikrina sąveiką su įrenginiais, priimančiais standartinę SFP optiką. Mažos galios veikimas esant 3,3 V ir metalinis korpusas prisideda prie stabilaus veikimo ir šilumos išsklaidymo stovuose montuojamuose komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose.

Tinka

• Gigabit Ethernet aukštynkryptėms ir magistralinėms šviesolaidinėms jungtims
• Komutatoriams, maršrutizatoriams ir saugojimo sistemoms su SFP prievadais
• Ilgojo nuotolio vienmodėms jungtims, naudojant LC dvipusius pataisymo kabelius
• Aplinkoms, kuriose reikalingi standartizuoti, karštojo prijungimo optiniai siųstuvai-imtuvai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos kišamasis modulis)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Bangos ilgis: 1310 nm (perdavimo ir priėmimo tipinis 1000BASE-LX)

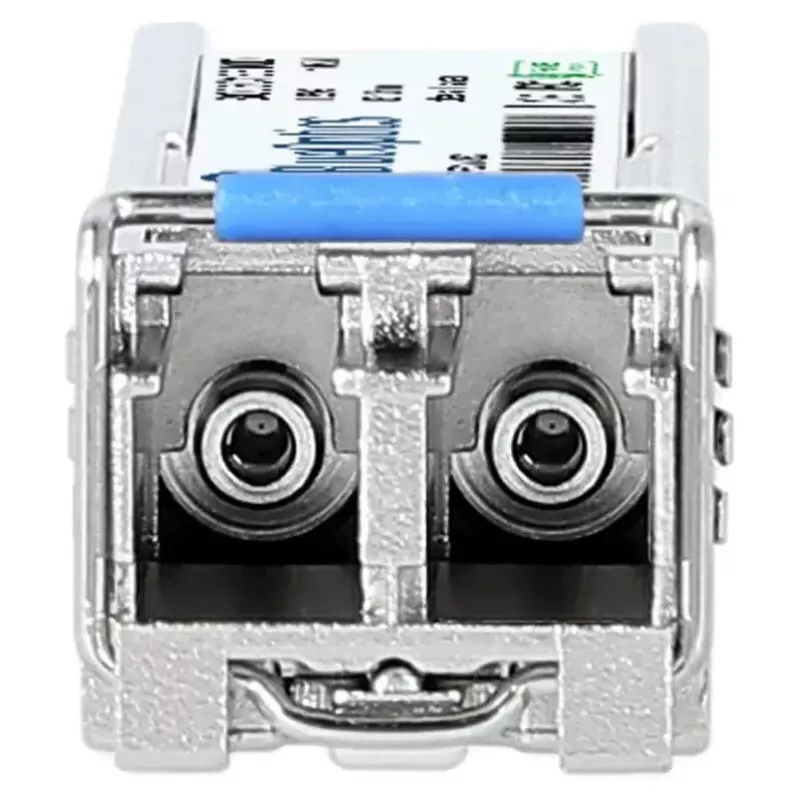

• Jungtis: LC dvipusis
• Maitinimas: 3,3 V darbinė įtampa
• Korpuso medžiaga ir spalva: metalas, sidabrinė
• Matmenys (P × G × A): 13,9 mm × 58,4 mm × 12,6 mm
• Svoris: apie 30 g

Kaip naudoti

Įdėkite „BlueOptics 7N86N-BO“ į suderinamą SFP lizdą, kol užsifiksuos, tada prijunkite LC dvipusius vienmodžius šviesolaidinius pataisymo kabelius, atkreipdami dėmesį į teisingą TX/RX suderinimą. Įsitikinkite, kad priimančiasis įrenginys palaiko reikiamą 1000BASE-LX protokolą ir 3,3 V SFP modulius. Po įdėjimo patikrinkite jungties būseną priimančiojoje įrangoje ir, jei įmanoma, patikrinkite optinės galios ir signalo parametrus. Jei priimančiasis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), valdymo sąsajoje stebėkite įtampą, temperatūrą ir optinę galią, kad patvirtintumėte tinkamą veikimą.

Rekomendacijos

Naudokite švarius, patikrintus vienmodžius LC pataisymo kabelius ir tinkamus pataisymo skydus, kad užtikrintumėte optimalią jungties kokybę. Venkite lenkti šviesolaidžius mažesniu nei minimalus lenkimo spindulys ir prieš sujungdami įsitikinkite, kad jungtys yra be dulkių. Patvirtinkite suderinamumą su konkrečiu priimančiojo įrenginio modeliu ir programine įranga, kai naudojate trečiųjų šalių optiką, kad, jei palaikoma, būtų galima visiškai pranešti funkcijas per DDM/DOM.
