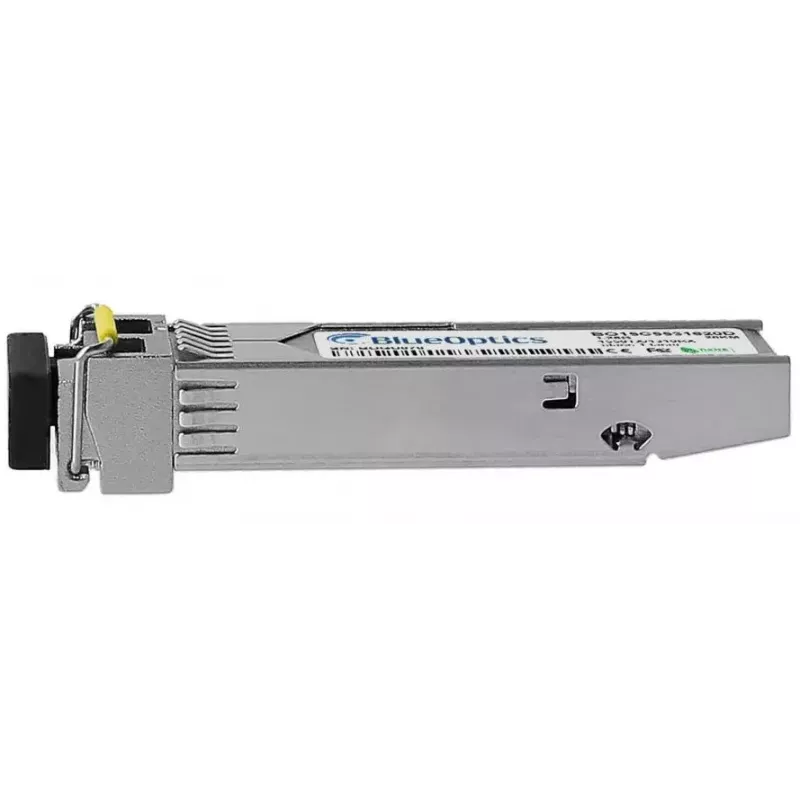

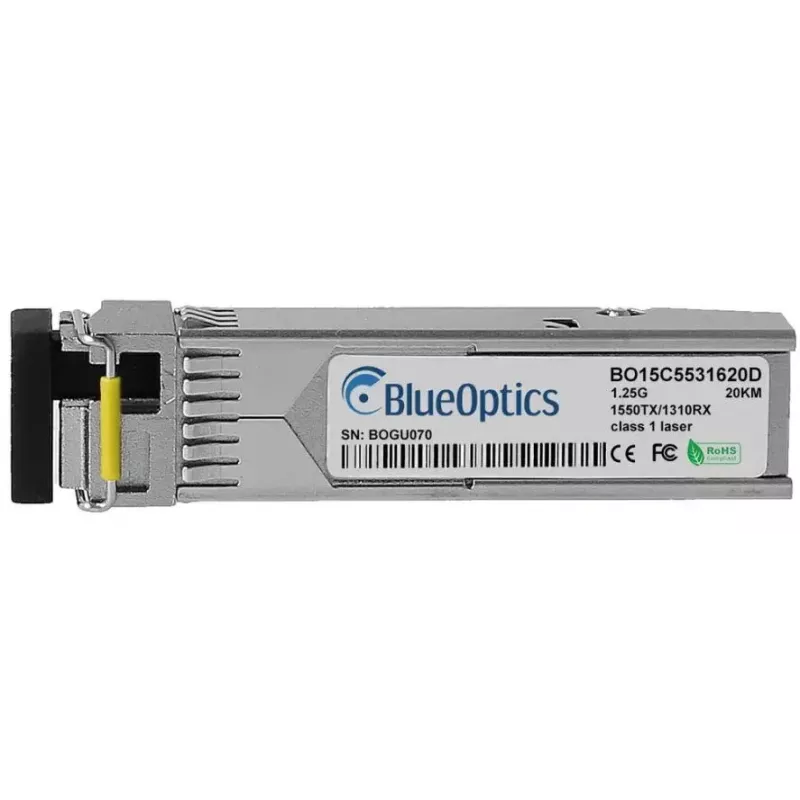

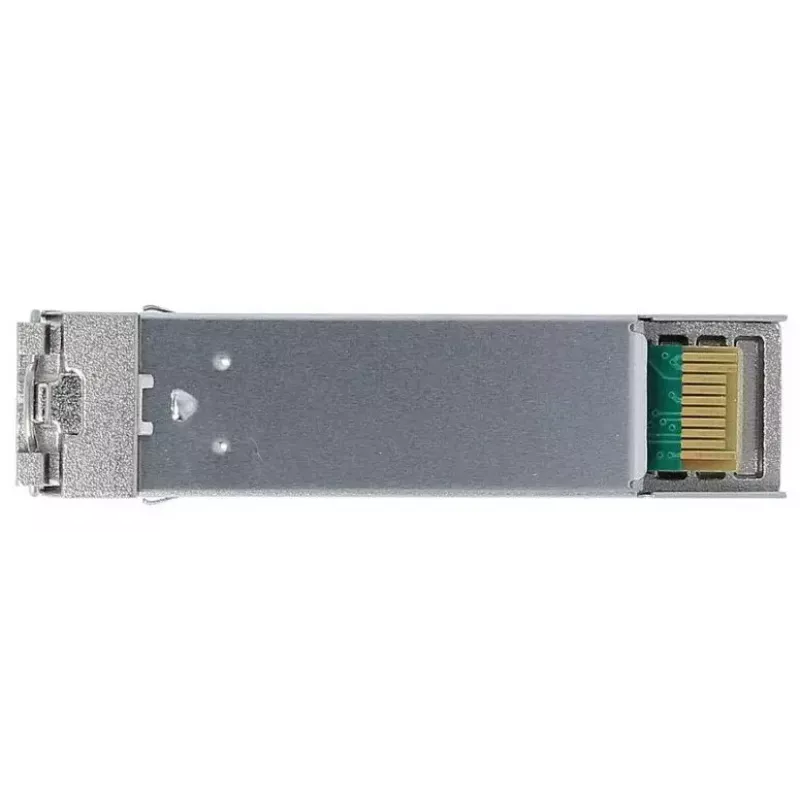

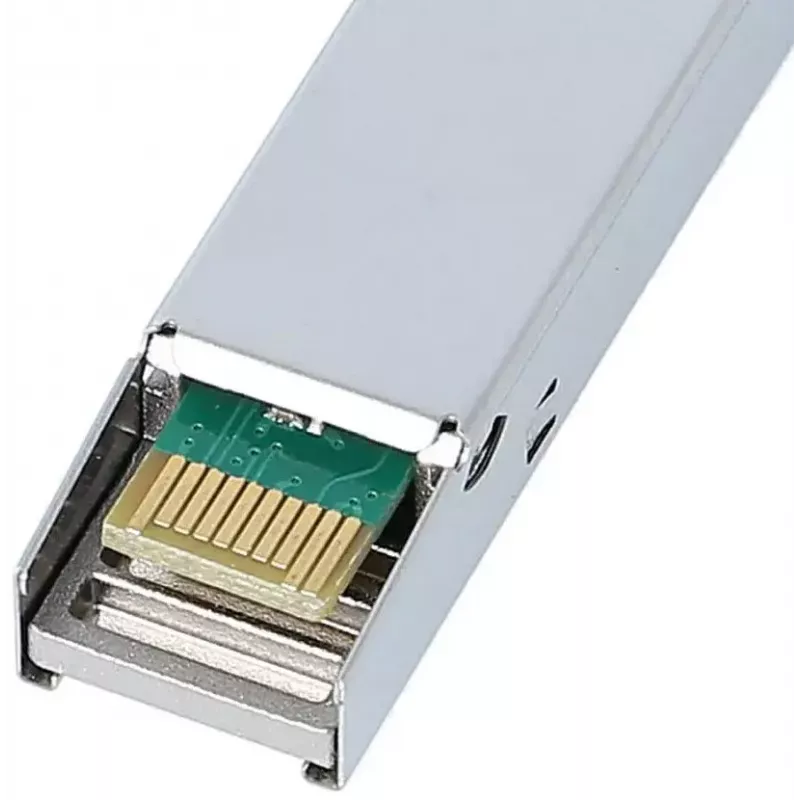

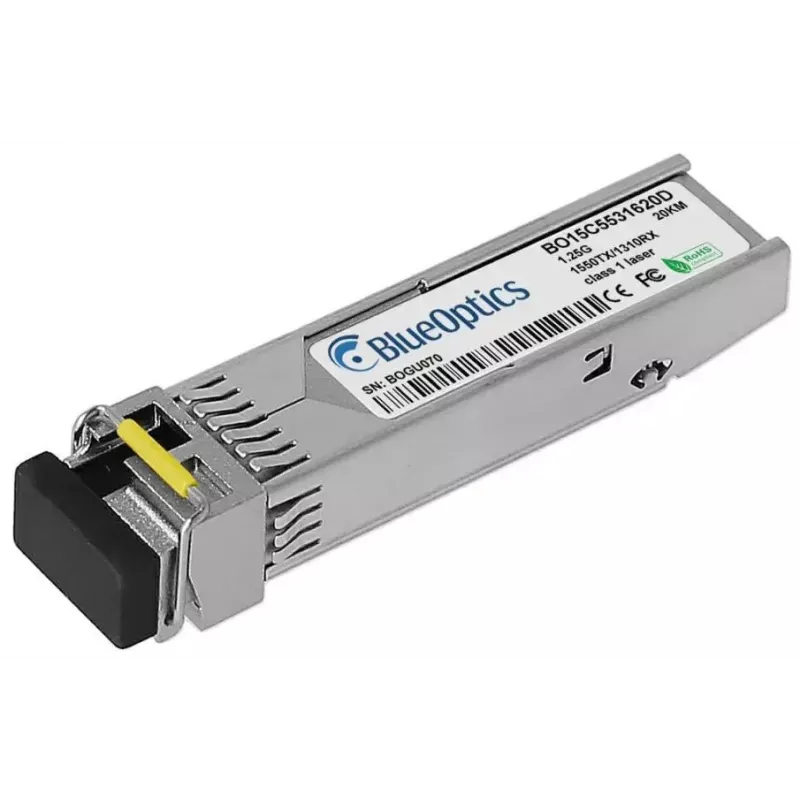

SFP siųstuvas-imtuvas BlueOptics 740-054646-BO 1250 Mbit/s šviesolaidinis

„BlueOptics 740-054646-BO“ yra SFP šviesolaidinis siųstuvas-imtuvas, skirtas vienmodėms jungtims, kurių didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Modulis atitinka MSA suderinamo SFP formos faktoriaus matmenis ir veikia nuo 3,3 V įėjimo įtampos. Kompaktiškas metalinis korpusas ir sidabrinė apdaila leidžia jį lengvai integruoti į tinklo komutatorius, maršrutizatorius ir kitus įrenginius, palaikančius standartinius SFP siųstuvus-imtuvus.

Privalumai

Šis SFP siųstuvas-imtuvas pasižymi kompaktiška konstrukcija, palaikančia iki 1250 Mbit/s optines jungtis, išlaikant MSA suderinamo sąsajos charakteristikas. Suderinamumo testavimas su „Juniper“ klasės aparatine įranga atsispindi gaminio informacijoje, o mažas modulio plotas ir nedidelis svoris supaprastina montavimą ir keitimą tankiai užpildytose įrangos stovuose. Metalinis korpusas ir standartizuota SFP sąsaja užtikrina patikimą mechaninį pritaikymą ir stabilų elektrinį sujungimą.

Tinka

• Vienmodžiams šviesolaidiniams aukštyniniams ir taškas–taškas ryšiams
• 1 Gbit Ethernet ir panašioms 1,25G nuosekliosioms optinėms programoms
• Integravimui į komutatorius, maršrutizatorius ir tinklo įrenginius su SFP prievadais
• Aplinkoms, kuriose reikalingas kompaktiškas, žemo profilio siųstuvas-imtuvas

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (MSA formos faktorius)
• Didžiausia duomenų perdavimo sparta: 1250 Mbit/s
• Darbinė įtampa: 3,3 V
• Korpuso spalva: Sidabrinė
• Svoris: 0,02 kg
• Matmenys (P×G×A): 13,9 mm × 58,4 mm × 12,6 mm

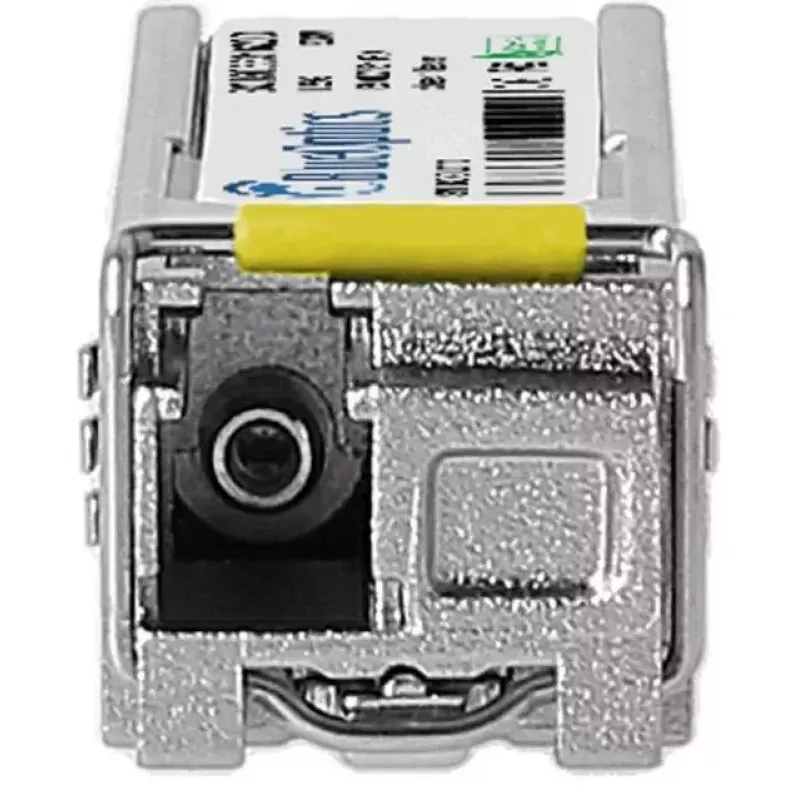

• Jungties tipas: LC simpleksinė (vieno pluošto optinės jungtys)

Kaip naudoti

Įsitikinkite, kad prieglobos įrenginys palaiko SFP modulius ir norimą optinį protokolą. Išjungus įrenginį arba pagal gamintojo karštojo prijungimo procedūrą, įkiškite siųstuvą-imtuvą į laisvą SFP lizdą, kol jis tvirtai užsifiksuos. Prijunkite suderinamą vienmodį LC pataisos laidą prie siųstuvo-imtuvo LC simpleksinio prievado, laikydamiesi teisingo siųstuvo/imtuvo poliškumo taškas–taškas jungtims. Sukonfigūruokite prieglobos sąsają ir patikrinkite ryšio būseną bei greitį per įrangos valdymo sąsają. Laikykitės įrangos gamintojo saugos ir naudojimo instrukcijų, kad išvengtumėte ESD ar šviesolaidžio pavojų.

Rekomendacijos

Geriausiems rezultatams pasiekti naudokite vienmodžius LC pataisos laidus, atitinkančius reikiamą jungties atstumą, patikrinkite prieglobos suderinamumą su 1,25G optiniais moduliais ir įsitikinkite, kad priimantis galas palaiko tuos pačius bangos ilgius/protokolus. Nenaudojamus modulius laikykite antistatinėje pakuotėje ir nelieskite optinio antgalio, kad išlaikytumėte signalo kokybę.
