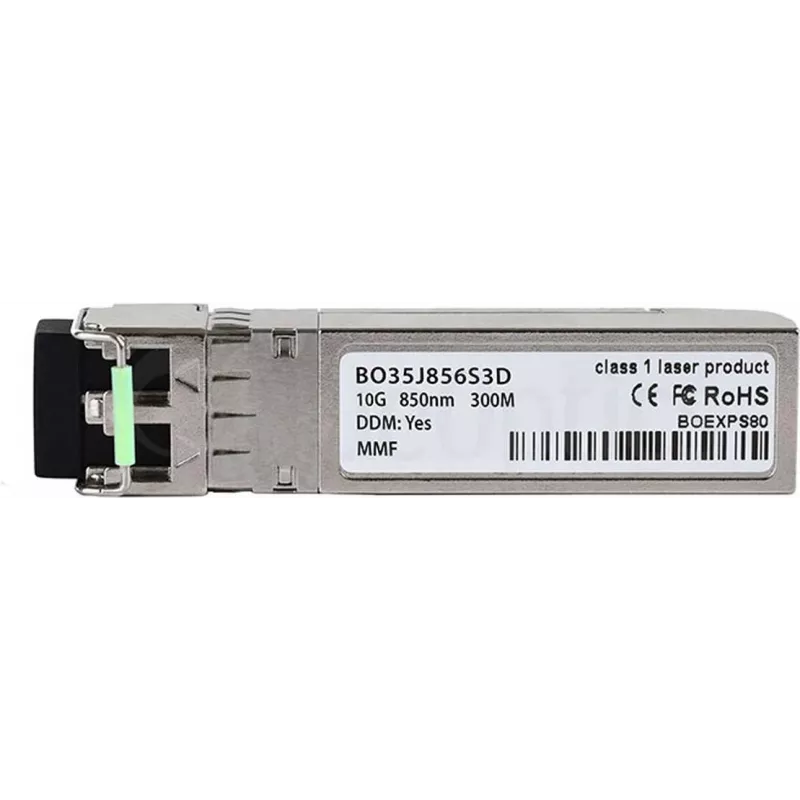

SFP+ optinis siųstuvas-imtuvas CBO SFP-10G-SR-NK-BO 10Gb/s, daugiamodis 850nm, iki 300m

CBO SFP-10G-SR-NK-BO yra SFP+ optinio siųstuvo-imtuvo modulis, skirtas trumpojo nuotolio 10Gb/s ryšiams daugiamode skaidula. Jis veikia 850 nm bangos ilgiu ir palaiko iki 300 metrų atstumą, priklausomai nuo skaidulos klasės ir kanalo sąlygų. Modulis yra karšto prijungimo ir skirtas naudoti suderinamuose SFP+ prievaduose komutatoriuose, maršrutizatoriuose, serveriuose ir aukštyninio ryšio kortose, užtikrinant paprastą integravimą į esamas duomenų centrų ir įmonių tinklų infrastruktūras.

Privalumai

Šis SFP+ siųstuvas-imtuvas yra kompaktiškas, mažai energijos naudojantis sprendimas 10Gb/s daugiamodėms jungtims, su karšto prijungimo patogumu, leidžiančiu jį įdiegti ar pakeisti veikiančioje sistemoje. Jo veikimas 850 nm bangos ilgiu ir daugiamodžių skaidulų palaikymas daro jį tinkamu trumpų nuotolių jungtims stelažuose, tarp serverinių patalpų ir miestelio tinklo segmentuose. Modulis atitinka standartines formos faktoriaus specifikacijas, užtikrinant sąveiką su įranga, priimančia SFP+ optinius modulius.

Tinkama naudoti

• 10Gb/s aukštyninio ryšio linijos tarp komutatorių ir agregavimo įrenginių
• Serverio jungtys prie stelažo viršuje esančių arba lapinių komutatorių
• Trumpojo nuotolio jungtys duomenų centruose ir serverinėse patalpose
• Miestelio tinklo segmentai ir pastatas-prie-pastato daugiamodės jungtys (neviršijant atstumo ribų)

Pagrindinės specifikacijos

• Duomenų perdavimo sparta: 10 Gb/s
• Optinis bangos ilgis: 850 nm
• Skaidulos tipas: Daugiamodė skaidula (MMF)
• Maksimalus atstumas: iki 300 metrų (priklauso nuo skaidulos klasės ir jungties sąlygų)
• Formos faktorius: SFP+ (karšto prijungimo)
• Jungties tipas: LC dvipusis
• Perdavimas: Trumpojo nuotolio daugiamodis

Kaip naudoti

Įstatykite modulį į suderinamą SFP+ prievadą, kol jis tvirtai užsifiksuoja ir užsifiksuoja atlaisvinimo mechanizmas. Prijunkite tinkamą dvipusį daugiamodį LC pataisymo kabelį tarp siųstuvo-imtuvo ir nuotolinio įrenginio, laikydamiesi teisingos perdavimo/priėmimo orientacijos. Įjunkite prijungtą įrangą ir patikrinkite jungties būseną įrenginio sąsajoje arba būsenos šviesos dioduose. Norėdami pakeisti modulį veikiančioje sistemoje, pirmiausia išimkite modulį, jei reikia, išjungę prievadą pagrindiniame įrenginyje pagal gamintojo rekomendacijas, tada įdėkite pakaitinį modulį ir atkurkite prievado konfigūraciją.

Rekomendacijos

Pasirinkite daugiamodes skaidulas ir pataisymo kabelius, atitinkančius norimą atstumą (rekomenduojama OM3/OM4 patikimam veikimui iki nurodyto atstumo). Įsitikinkite, kad SFP+ pagrindiniai įrenginiai palaiko standartinius trumpojo nuotolio 850 nm modulius, ir po įdiegimo patikrinkite jungties nustatymus. Laikykitės ESD atsargumo priemonių dirbdami su siųstuvu-imtuvu, o nenaudojamus modulius laikykite su dulkių gaubteliais švarioje, sausoje aplinkoje.
