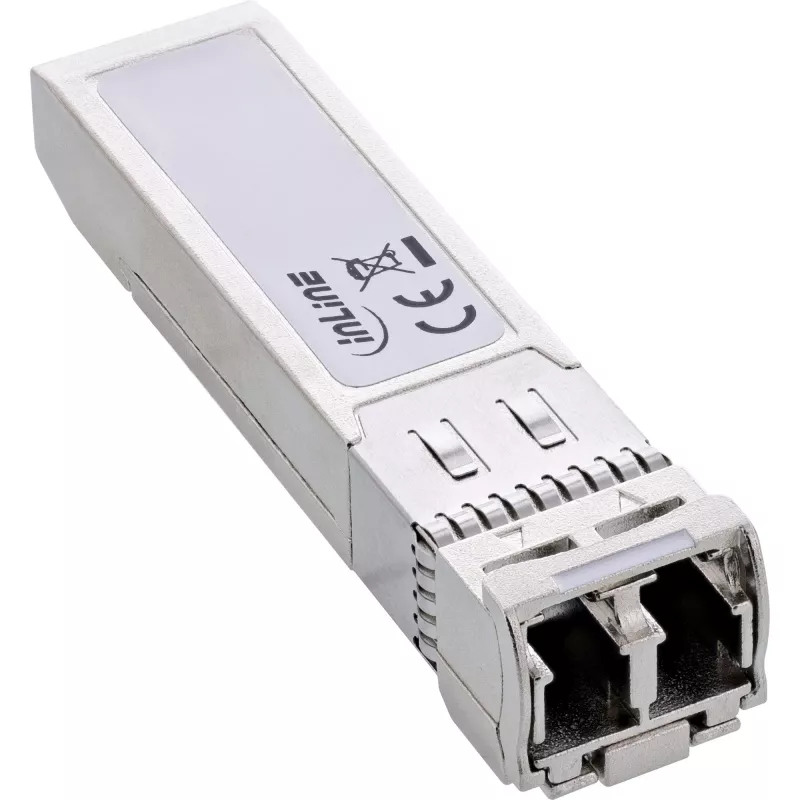

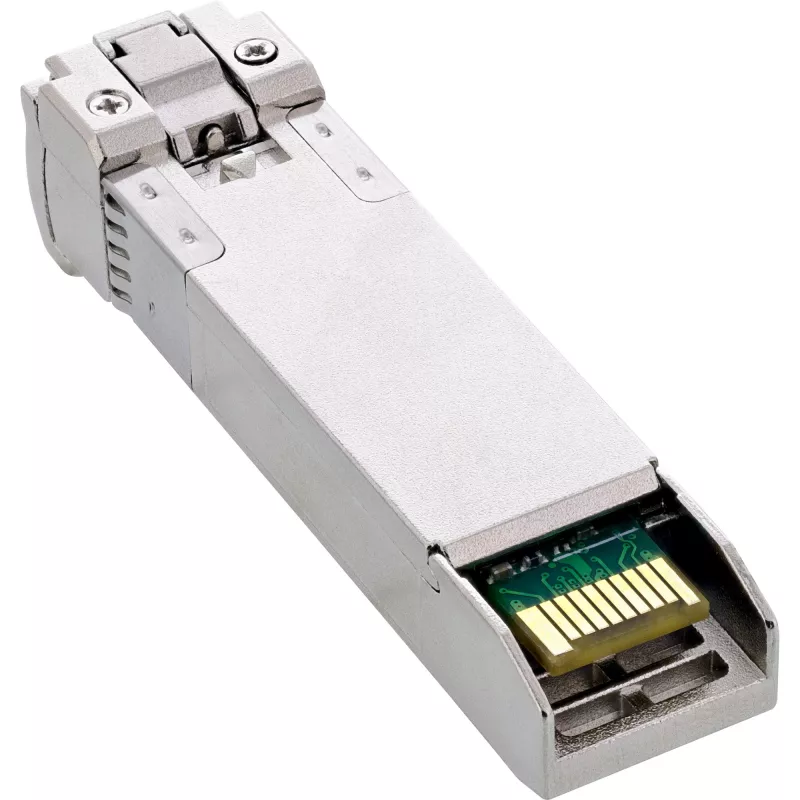

SFP+ modulis InLine 32335U 1550 nm vienmodis 100 km 10 Gb/s

10 Gb/s pilno dvipusio duomenų perdavimo sparta: Skirta reiklioms šviesolaidinėms infrastruktūroms su dideliu pralaidumu ir greičiu.
Atstumas iki 100 km: Idealiai tinka tolimojo ryšio tinklams per vienmodžius pluoštus magistraliniuose, pramoniniuose ar operatorių tinkluose.
1550 nm FMI lazeris su didele išėjimo galia: Patikimas ryšys net esant dideliam silpninimui ar sudėtingoms trasos sąlygoms.
APD imtuvas ir DDM stebėjimas: Tikslus priėmimo įvertinimas ir visų veikimo parametrų stebėjimas patikimai diagnostikai.
Atitinka MSA ir palaiko karštąjį prijungimą: Maksimalus lankstumas montuojant, prižiūrint ir užtikrinant įrenginių suderinamumą.

„InLine®“ SFP+ modulis 32335U sukurtas patiems reikliausiems šviesolaidinių infrastruktūrų poreikiams. Atstumas iki 100 km per vienmodžius pluoštus ir 10 Gb/s perdavimo sparta atitinka magistralinių jungčių, tolimųjų linijų ir teritoriškai plačių tinklų techninius reikalavimus.
1550 nm FMI lazeris užtikrina galingą signalo perdavimą, o APD imtuvas su TIA stiprinimu gali patikimai apdoroti net silpnus įėjimo signalus. Dėl to modulis ypač tinka aplinkoms, kuriose yra didelis silpninimas.
Skaitmeninis diagnostikos stebėjimas (DDM) leidžia išsamiai įvertinti temperatūrą, maitinimo įtampą, lazerio srovę ir priėmimo lygį – svarbus veiksnys tinklo analizei ir nuspėjamajai priežiūrai.
Dėka MSA standarto (SFF-8472, SFF-8431), modulis gali būti naudojamas nepriklausomai nuo gamintojo ir gali būti pakeistas veikimo metu dėl karštojo prijungimo galimybės – maksimaliam lankstumui ir patikimumui.

Formos faktorius: SFP+ modulis
Standartas: 10GBASE (IEEE 802.3ae)
Perdavimo sparta: iki 10,3125 Gb/s
Pluošto tipas: vienmodis
Atstumas: iki 100 km
Siųstuvas: 1550 nm FMI lazeris
Imtuvas: APD + TIA (1260–1620 nm)
Galios biudžetas: +5 iki –25 dBm
Gesinimo santykis: tip. 8,2 dB
Jungtis: LC dvipusė
DDM stebėjimas: Taip
Karštasis prijungimas: Taip
Įtampa: 3,3 V ±5%
Srovės suvartojimas: maks. 610 mA
Energijos suvartojimas: < 2 W
Darbinė temperatūra: 0 °C iki +70 °C
Atitinka MSA SFF-8472, SFF-8431

Pastaba dėl kodavimo:
Mūsų SFP moduliai yra gamykliškai užkoduoti – nesvarbu, ar Cisco, Intel ar kitoms sistemoms, tai gali apriboti jūsų pasirinkimą.
Siekiant maksimalaus suderinamumo, dabar programuojame individualiai pagal kliento reikalavimus.
Kreipkitės į savo pardavimų atstovą.

InLine 32335U. SFP siųstuvo-imtuvo tipas: Šviesolaidinis, Maksimali duomenų perdavimo sparta: 10312,5 Mbit/s, Sąsajos tipas: SFP+. Įėjimo įtampa: 3,3 V, Energijos suvartojimas (tipinis): 2 W. Atitikties sertifikatai: CE, TÜV ženklas. Plotis: 59 mm, Gylis: 0,22 mm, Aukštis: 13 mm. Pakuotės plotis: 60 mm, Pakuotės gylis: 90 mm, Pakuotės aukštis: 20 mm

Kaip naudoti

Įdėkite SFP+ modulį į laisvą SFP+ lizdą suderinamame komutatoriuje, maršrutizatoriuje ar medijos keitiklyje, kol užsifiksuos. Prijunkite vienmodį pluoštą su LC dvipusėmis jungtimis, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite ryšio būseną per priimančiojo įrenginio valdymo sąsają ir stebėkite optinius parametrus, tokius kaip priimta galia ir signalo praradimas. Tolimųjų jungčių atveju patikrinkite pluošto silpninimą, jungčių švarą ir tinkamą optinio signalo paleidimo galią, kad būtų išlaikytas nurodytas atstumas. Modulis palaiko karštąjį prijungimą ir gali būti įdėtas arba išimtas, kol priimančioji įranga yra įjungta, laikantis gamintojo nurodymų.

Rekomendacijos

Norint užtikrinti patikimą 100 km veikimą, naudokite ITU-T G.652 standartą atitinkantį vienmodį pluoštą, prieš sujungdami apžiūrėkite ir išvalykite LC jungtis bei patikrinkite viso ryšio linijos biudžetą, įskaitant jungčių ir suvirinimų nuostolius. Patikrinkite gamintojo suderinamumo sąrašus, skirtus SFP+ moduliams, ir įjunkite bet kokius reikalingus priimančiosios pusės nustatymus (pvz., optikos ar prievado greičio), kad būtų užtikrintas stabilus 10 Gb/s veikimas.
