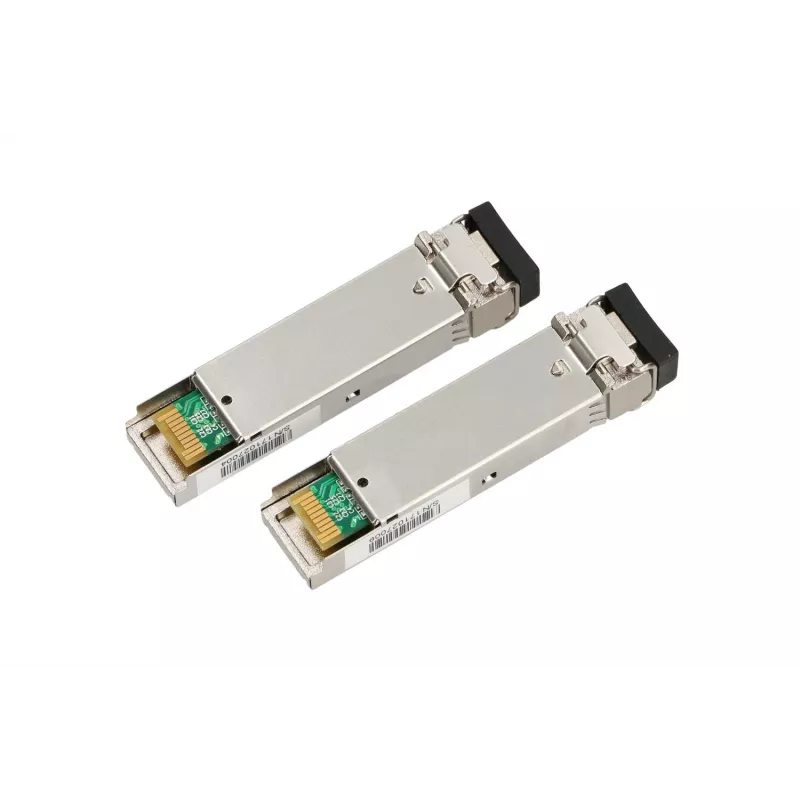

SFP modulis Extralink SFP 1.25G 1490/1550nm 80km LC DOM

Extralink SFP 1.25G 1490/1550nm 80km LC DOM yra vienmodis WDM optinis siųstuvas-imtuvas, skirtas ilgų atstumų duomenų jungtims. Palaiko 1,25 Gb/s spartą ir iki 80 km atstumą, modulis naudoja LC jungtis bei WDM bangos ilgius 1490 nm ir 1550 nm, kad būtų galima vienu metu vykdyti dvipusį perdavimą vienu pluoštu. Siųstuvas-imtuvas atitinka „Small Form-Factor Pluggable“ (SFP) mechaninį standartą ir turi integruotus siųstuvo bei imtuvo komponentus, optimizuotus patikimam optiniam tinklui.

Privalumai

Modulis užtikrina stabilų perdavimą dideliais atstumais 1,25 Gb/s sparta, tuo pačiu sumažindamas pluošto naudojimą bangų tankinimo multipleksavimo dėka. Jo vienmodė konstrukcija ir LC sąsaja užtikrina suderinamumą su įprasta telekomunikacijų ir įmonių optine įranga. Siųstuvas-imtuvas turi integruotą lazerio valdymą, imtuvo stiprintuvą ir stebėjimo galimybes, kad būtų užtikrintas pastovus veikimas dideliais atstumais. Karštai keičiamas SFP formos faktorius leidžia įdėti ir pakeisti neišjungiant priimančiojo įrenginio.

Tinka

• Ilgų atstumų taškas-taškas optinėms jungtims metropoliniuose ir prieigos tinkluose
• Optinėms jungtims tarp komutatorių, maršrutizatorių ir optinių linijų terminalų
• Vienpluoštėms dvipusėms jungtims, naudojančioms WDM, siekiant sumažinti pluoštų skaičių
• Esamų vienmodžių optinių tinklų atnaujinimui ar išplėtimui

Pagrindinės specifikacijos

• Duomenų sparta: 1,25 Gb/s
• Bangos ilgiai: 1490 nm (Tx) / 1550 nm (Rx) arba atvirkščiai, priklausomai nuo modulio orientacijos
• Maksimalus atstumas: iki 80 km vienmode skaidula
• Jungties tipas: LC dvipusė (vienpluoštis WDM naudojimas)
• Siųstuvo-imtuvo tipas: SFP („Small Form-Factor Pluggable“), karštai keičiamas
• Stebėjimas: skaitmeninis optinis stebėjimas / DDM/DOM palaikymas diagnostiniams parametrams
• Lazerio tipas: DFB (paskirstyto grįžtamojo ryšio) siųstuvas su LD valdikliu

Kaip naudoti

Įdėkite SFP modulį į laisvą suderinamo komutatoriaus, maršrutizatoriaus ar optinio įrenginio SFP lizdą, užtikrindami tinkamą orientaciją, kol spragtelės. Prijunkite LC galais užbaigtą vienmodę skaidulą naudodami tinkamą WDM poravimą taip, kad vieno galo siuntimo bangos ilgis atitiktų kito galo priėmimo bangos ilgį. Patikrinkite ryšio būseną per įrenginio indikatorius arba modulio skaitmeninio stebėjimo išvestį. Jei reikia, keiskite modulius įjungtai sistemai; vadovaukitės gamintojo nurodymais dėl karštai keičiamų siųstuvų-imtuvų.

Rekomendacijos

Norint užtikrinti patikimas jungtis maksimaliu atstumu, naudokite ITU-T reikalavimus atitinkančią vienmodę skaidulą su tinkamomis slopinimo charakteristikomis ir pasirūpinkite, kad jungtys bei sujungimai būtų švarūs. Kiekviename jungties gale derinkite papildančius WDM modulius (1490/1550 pora) ir stebėkite optinę galią bei temperatūrą per DOM, kad anksti aptiktumėte gedimus.
