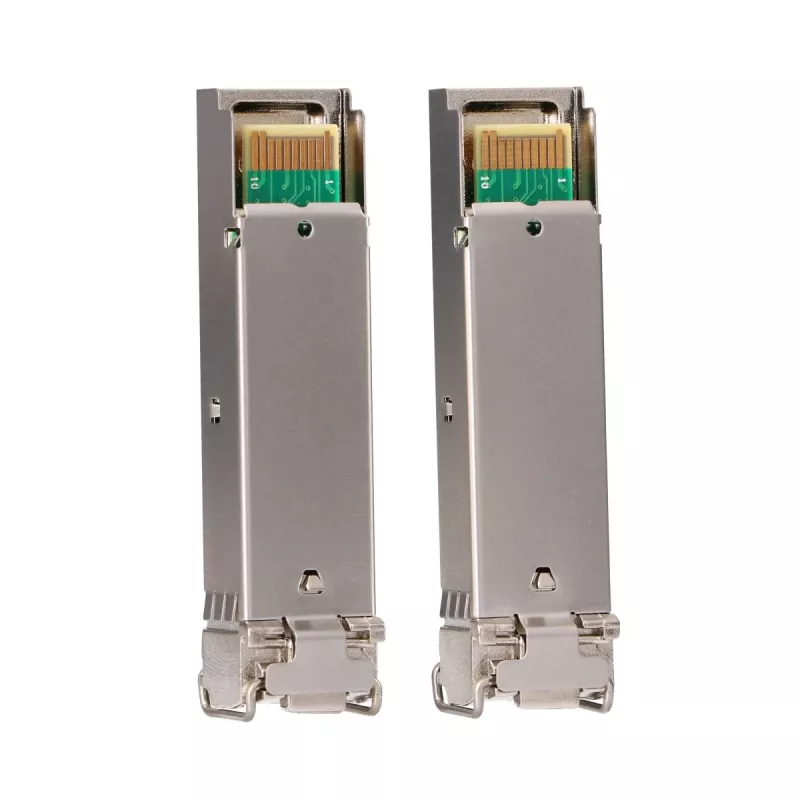

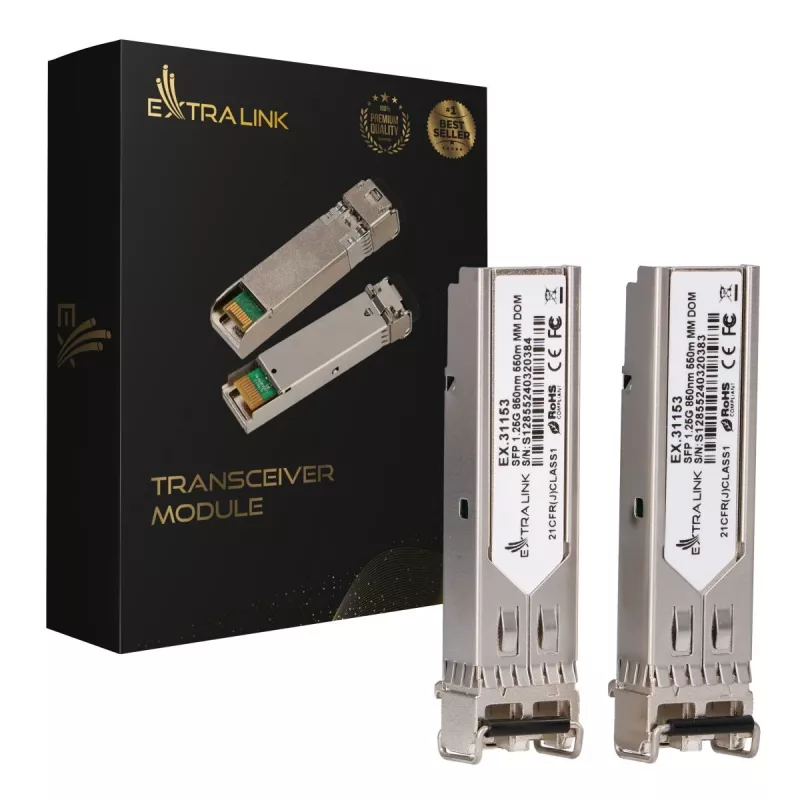

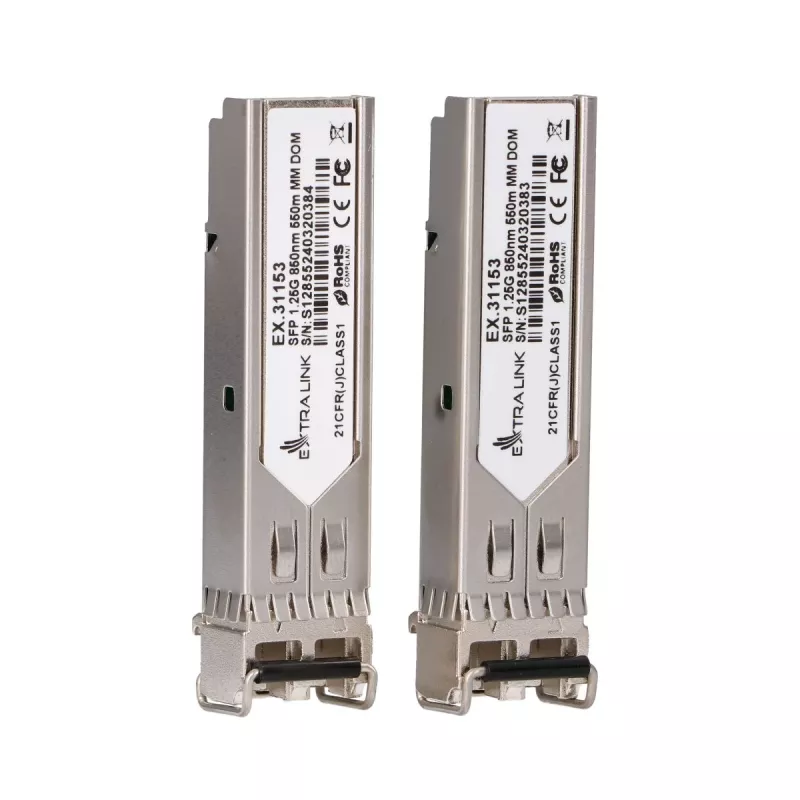

SFP modulis Extralink 1.25Gbps LC/UPC 850nm 550m multimodinis (2 vnt. pakuotėje)

Extralink SFP 1.25Gbps LC/UPC 850nm multimodinis siųstuvų-imtuvų rinkinys (2 vnt. pakuotėje) suteikia du karštojo keitimo modulius, skirtus šviesolaidiniams aukštyn nukreiptiems ryšiams ir tinklo agregacijai. Kiekvienas modulis palaiko 1,25 Gbps duomenų perdavimo spartą ir naudoja 850 nm VCSEL šviesos šaltinį su LC/UPC dvipusėmis optinėmis jungtimis. Siųstuvai-imtuvai skirti trumpo nuotolio multimodinėms šviesolaidinėms linijoms iki 550 metrų ir turi skaitmeninio optinio stebėjimo (DOM) funkciją, leidžiančią realiuoju laiku atlikti siųstuvo galios, imtuvo galios, temperatūros ir maitinimo įtampos diagnostiką.

Privalumai

Moduliai užtikrina patikimą 1,25 Gbps ryšį komutatoriams, maršrutizatoriams ir laikmenų keitikliams miestelio ir įmonių aplinkoje. Kompaktiška SFP forma leidžia lanksčiai atnaujinti prievadus nekeičiant tinklo įrangos. Integruotas DOM supaprastina priežiūrą ir gedimų aptikimą, teikdamas optinių parametrų ataskaitas. LC/UPC jungčių ir multimodinio pluošto suderinamumas užtikrina nesudėtingą montavimą esamoje šviesolaidinėje kabelių infrastruktūroje.

Tinka

• 1 Gbps šviesolaidiniams aukštyn nukreiptiems ryšiams tarp komutatorių ir maršrutizatorių miestelių ar biurų tinkluose
• Šviesolaidinėms jungtims prie serverių, saugyklų masyvų ar laikmenų keitiklių naudojant multimodinius kabelius
• Trumpo nuotolio agregacijos linijoms įmonių skirstomosiose spintose ir įrangos patalpose
• SFP prievadų keitimui ar išplėtimui valdomuose tinklo įrenginiuose

Pagrindinės techninės specifikacijos

• Duomenų perdavimo sparta: 1,25 Gbps
• Bangos ilgis: 850 nm
• Jungties tipas: LC/UPC dvipusė
• Pluošto tipas: Multimodinis pluoštas (MMF)
• Maksimalus pasiekiamumas: Iki 550 m (naudojant tinkamą multimodinį pluoštą)
• Formos veiksnys: SFP (su karštojo keitimo galimybe)
• Stebėjimas: Skaitmeninis optinis stebėjimas (DOM)
• Tipinis taikymas: Trumpo nuotolio multimodinės linijos komutavimui ir maršrutizavimui

Kaip naudoti

Jei įrangos gamintojas rekomenduoja, išjunkite arba izoliuokite tikslinį įrenginį, tada įkiškite SFP modulį į laisvą SFP lizdą, kol jis užsifiksuos. Prijunkite LC/UPC dvipusį komutacinį kabelį tarp modulio ir multimodinio pluošto linijos, laikydamiesi teisingo siųstuvo-imtuvo pluoštų suderinimo. Po montavimo patikrinkite ryšio būseną ir spartą pagrindiniame įrenginyje ir naudokite DOM rodmenis, kad patvirtintumėte optinę galią ir modulio būklę. Moduliai yra su karštojo keitimo galimybe daugumoje įrenginių, palaikančių pramonės standarto SFP siųstuvus-imtuvus.

Rekomendacijos

Naudokite tinkamą multimodinį pluoštą (OM1/OM2/OM3/OM4 pagal jūsų kabelių sistemą) ir LC dvipusius pataisos laidus. Prieš sujungdami užtikrinkite LC jungčių švarą ir venkite pluošto lenkimo viršijant gamintojo nurodytus lenkimo spindulio ribojimus. Patikrinkite komutatorių ar maršrutizatorių suderinamumo sąrašus dėl SFP siųstuvų-imtuvų palaikymo ir įjunkite DOM stebėjimą valdymo sąsajose, kad būtų galima atlikti aktyvią diagnostiką.
