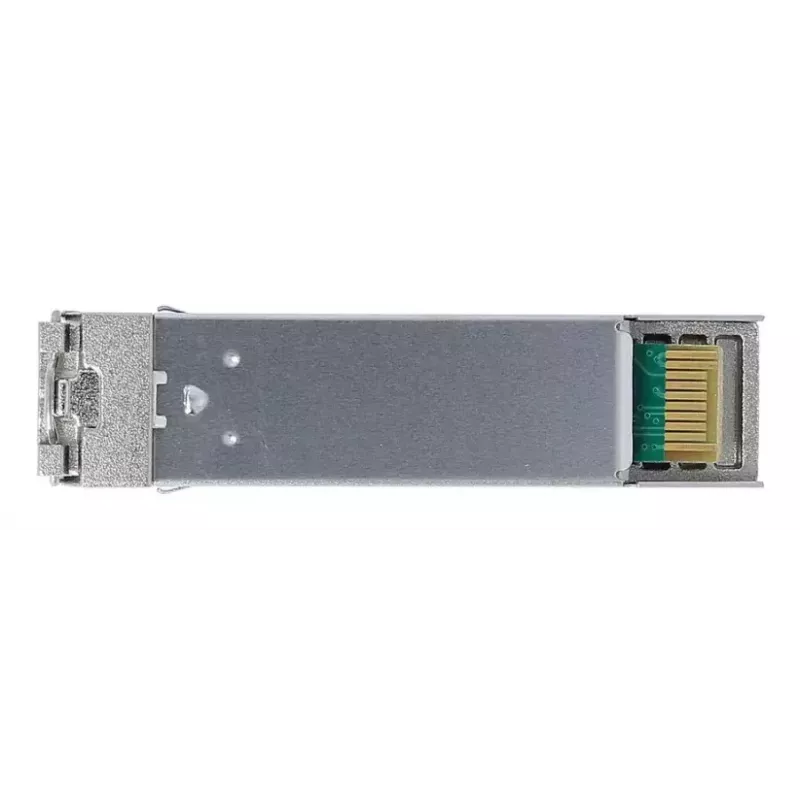

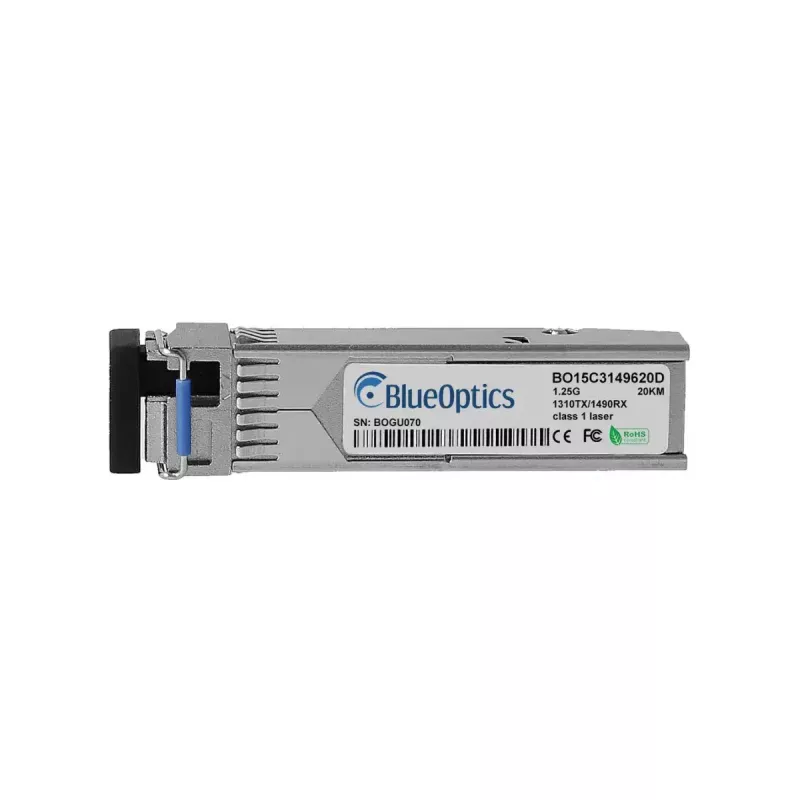

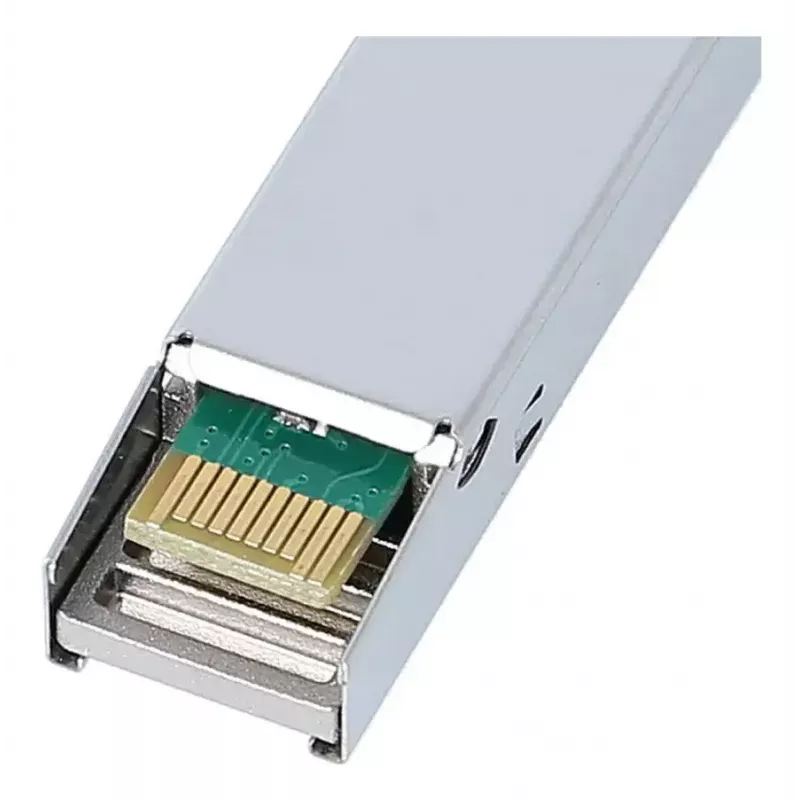

SFP modulis BlueOptics H-BX20-SFP/A-U-BO 1250 Mbit/s

„BlueOptics“ H-BX20-SFP/A-U-BO yra SFP modulis, skirtas vienos skaidulos optinėms jungtims, kurių didžiausia duomenų perdavimo sparta – 1250 Mbit/s. Modulis naudoja LC Simplex sąsają ir įgyvendina dvikryptę 1000BASE-BX-U topologiją: siunčia 1310 nm bangos ilgiu, o priima 1490 nm bangos ilgiu. Modulis pagamintas pagal MSA reikalavimus atitinkančius matmenis ir elektrines/optines sąsajas, sveria apie 20 g ir yra sidabrinės spalvos. Vidutinis laikas tarp gedimų (MTBF) siekia 3 000 000 valandų, todėl modulis skirtas nepertraukiamam darbui įprastoje tinklo įrangoje, palaikančioje SFP formos modulius.

Privalumai

H-BX20-SFP/A-U-BO pasižymi kompaktišku SFP formos faktoriumi, suderinamu su daugeliu komutatorių, maršrutizatorių ir saugojimo sistemų, palaikančių 1000BASE-BX-U modulius. Jo LC Simplex jungtis ir dvikryptis siuntimo/priėmimo bangų ilgių naudojimas leidžia įrengti vienos skaidulos linijas, kai nėra atskirų siuntimo ir priėmimo gijų. Modulis atitinka MSA mechaninio ir optinio suderinamumo standartus, taip pat turi skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkciją, leidžiančią realiuoju laiku gauti maitinimo įtampos, lazerio poslinkio srovės, siuntimo galios, priėmimo galios ir temperatūros ataskaitas. Pagamintas naudojant pripažintų optinių ir integrinių grandynų gamintojų komponentus, modulis pasižymi ilgu eksploatacijos laiku ir stabiliomis optinėmis charakteristikomis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite H-BX20-SFP/A-U-BO, įstatydami SFP modulį į laisvą suderinamos tinklo įrangos SFP prievadą, kol užsifiksuos. Prijunkite LC Simplex optinį laidą, atitinkantį modulio jungties poliškumą, prie modulio LC jungties. Užtikrinkite, kad nuotolinis modulis naudotų papildančią BX bangų ilgių porą (siuntimas/priėmimas), veikiant vienos skaidulos režimu. Patikrinkite, ar įrenginys palaiko 1000BASE-BX-U, ir, jei reikia, įjunkite DDM/DOM stebėjimą įrangos valdymo sąsajoje, kad matytumėte diagnostinius parametrus. Įjunkite įrangą ir patikrinkite jungties būseną bei duomenų pralaidumą per įrenginio prievado indikatorius arba valdymo konsolę.

Rekomendacijos

Naudokite aukštos kokybės vienmodę skaidulą ir LC Simplex optinius laidus, atitinkančius modulio bangų ilgio planą, kad pasiektumėte numatomą veikimo nuotolį ir galios atsargas. Patikrinkite suderinamumą su konkrečia tinklo įrangos gamintojo platforma; kai reikalinga nuotolinė diagnostika, įsitikinkite, kad sistema palaiko DDM/DOM, kad galėtumėte pasiekti diagnostinius parametrus. Dirbdami su SFP moduliu, laikykitės apsaugos nuo elektrostatinės iškrovos (ESD) priemonių, o jungtis laikykite uždengtas apsauginiais gaubteliais, kol prijungiate, kad sumažintumėte užteršimo riziką.
