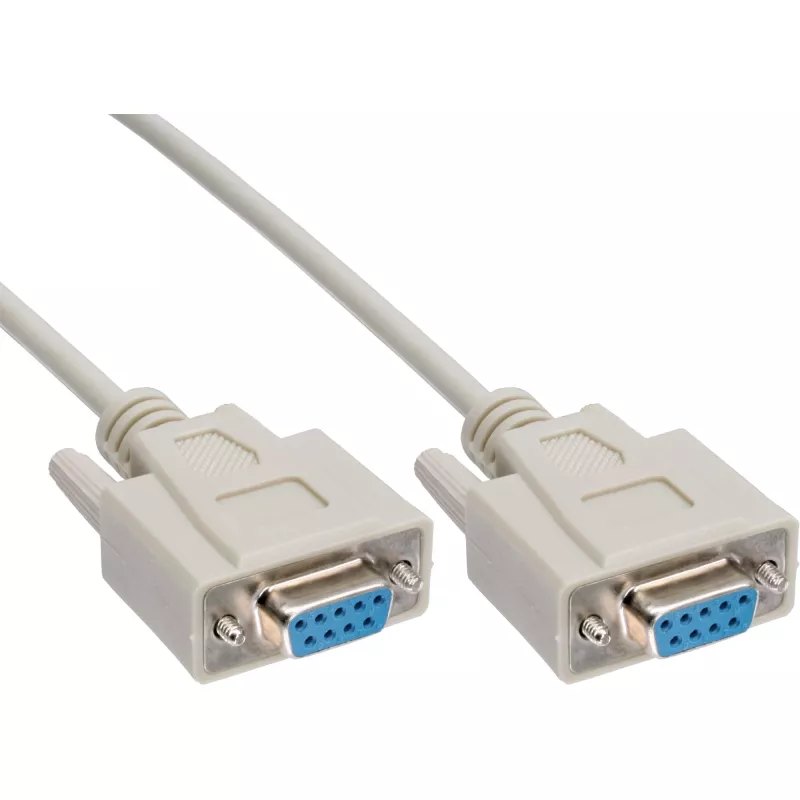

Serijinis nulinio modemo kabelis InLine B-12224, 9 kontaktų lizdas į lizdą, 3 m

InLine B-12224 yra 3 m nulinio modemo serijinis kabelis su 9 kontaktų lizdais abiejuose galuose, skirtas tiesioginiam RS-232 įrenginio ryšiui su įrenginiu. Kabelis sukryžiuoja siuntimo ir priėmimo linijas, kad du DTE įrenginiai galėtų keistis duomenimis be modemo ar kito tarpininko. Jis skirtas konfigūravimui, diagnostikai ir mažo greičio duomenų perdavimui tarp kompiuterių, pramoninių valdiklių, senesnių išorinių įrenginių ir serijinių konsolių.

Privalumai

Šis nulinio modemo kabelis užtikrina paprastą, patikimą RS-232 jungčių laidų sujungimą tarp dviejų įrenginių su DB9 lizdais. 3 m ilgis suteikia lankstumo prijungti įrangą per stelažus ar darbastalius, išlaikant mažą signalo slopinimą. Fiksuotas kryžminis laidų sujungimas pašalina poreikį perkonfigūruoti prievadus ar naudoti adapterius, o standartiniai 9 kontaktų lizdai užtikrina suderinamumą su plačiu senesnės ir pramoninės įrangos asortimentu.

Tinka

• Dviejų asmeninių ar nešiojamųjų kompiuterių su serijiniais prievadais prijungimui tiesioginiam ryšiui
• Pramoninių valdiklių ir PLC sujungimui konfigūravimui ir diagnostikai
• Sąsajai su serijinėmis konsolėmis maršrutizatoriuose, komutatoriuose ir tinklo įrenginiuose
• Senesnių išorinių įrenginių, tokių kaip serijiniai spausdintuvai, modemai ar matavimo prietaisai, prijungimui
• Laboratorijų ir dirbtuvių aplinkoje, kur reikalingas paprastas RS-232 duomenų keitimasis

Pagrindinės specifikacijos

• Kabelio tipas: nulinio modemo (kryžminis) serijinis kabelis
• Jungties tipas: 9 kontaktų lizdas (DB9) abiejuose galuose
• Ilgis: 3 metrai
• Signalo standartas: RS-232

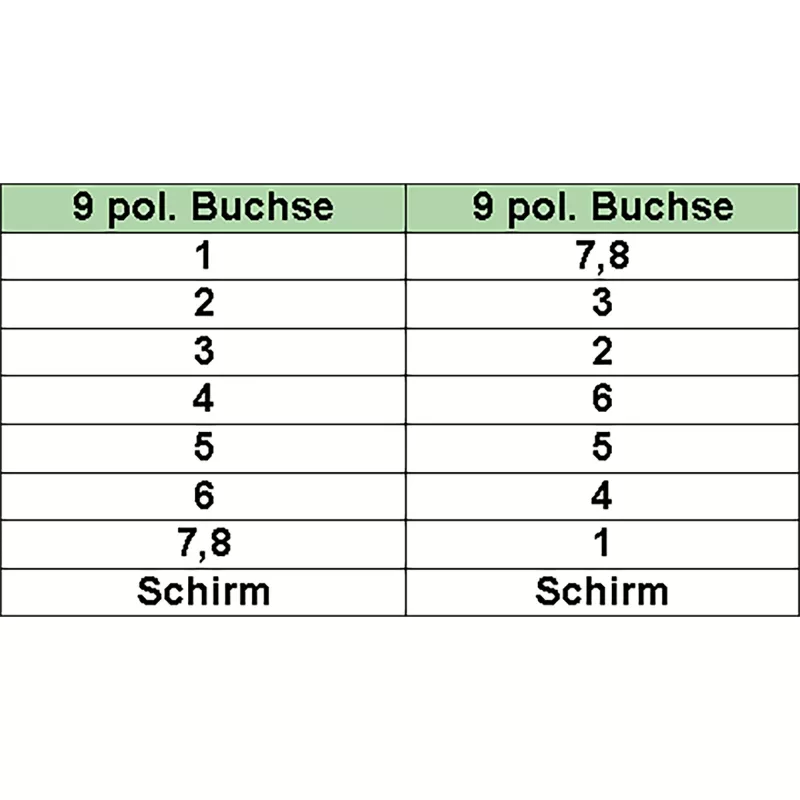

• Laidų sujungimas: siuntimo ir priėmimo linijos sukryžiuotos DTE-į-DTE ryšiui
• Ekranavimas: pintas arba folijos ekranas (gamintojo standartas)

Kaip naudoti

Įkiškite kiekvieną 9 kontaktų lizdą į atitinkamą abiejų norimų prijungti įrenginių vyrišką serijinį prievadą. Įsitikinkite, kad abu įrenginiai yra išjungti arba jų serijiniai prievadai neaktyvūs prijungimo metu, kad išvengtumėte nepageidaujamų signalų. Prieš keičiantis duomenimis sukonfigūruokite serijinio prievado parametrus (spartą, lyginumą, duomenų bitus, stabdymo bitus ir srauto valdymą) abiejuose įrenginiuose, kad jie sutaptų. Naudokite terminalo programinę įrangą arba įrenginiui specifinius konfigūravimo įrankius diagnostikai atlikti, duomenims perduoti ar nustatymams koreguoti per RS-232 ryšio liniją.

Rekomendacijos

Nutieskite kabelį atokiai nuo stiprių elektros trikdžių šaltinių, tokių kaip dideli varikliai ar maitinimo transformatoriai, kad sumažintumėte triukšmą. Ilgalaikiam įrengimui pramoninėje aplinkoje patikrinkite jungčių laikymąsi ir apsvarstykite įtempimo sumažinimą, kad išvengtumėte mechaninio streso. Jei reikalinga didesnė duomenų perdavimo sparta ar ilgesni atstumai, apsvarstykite alternatyvias sąsajas ar signalų kartotuvus.
