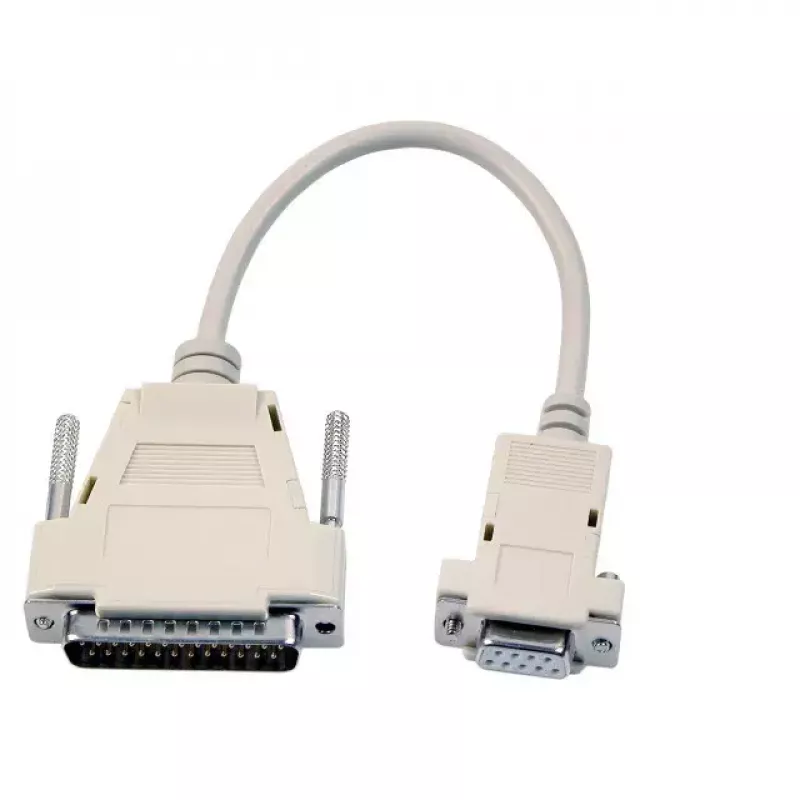

Serijinis kabelis EFB Elektronik EK125.2 smėlio spalvos 2 m DB25 DE-9

EFB Elektronik EK125.2 yra 2 metrų ekranuotas serijinis kabelis su DB25 jungtimi viename gale ir DE-9 jungtimi kitame. Kabelis yra smėlio spalvos ir sukurtas patikimam duomenų perdavimui tarp įrenginių, naudojančių RS-232 ar panašias serijines sąsajas. Kabelis yra gamykliškai sujungtas pagal įprastas serijines konfigūracijas ir turi ekranavimą, mažinantį elektromagnetinius trukdžius.

Privalumai

Kabelis siūlo standartinį DB25 į DE-9 laidų išdėstymą su fiksuotomis kontaktų priskyrimo schemomis ir gamykline terminuote, 2 m ilgį, tinkamą tipinėms stalo ar įrangos stovo jungtims, ir ekranuotą konstrukciją, gerinančią signalo vientisumą. Jo EFB Elektronik konstrukcija ir smėlio spalvos apdaila suteikia neutralią išvaizdą, suderinamą su daugeliu instaliacijų.

Tinka

• RS-232 įrenginiams su DB25 ir DE-9 prievadais prijungti
• Serijiniam ryšiui tarp kompiuterių, modemų, maršrutizatorių ir pramoninės įrangos
• Stalo ar įrangos stovo jungtims, kur tinka 2 m kabelis

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik
• Modelis / MPN: EK125.2
• EAN: 4049759052461
• Ilgis: 2 m
• Jungtys: DB25 (moteriška) į DE-9 (moteriška) — gamykliškai sujungta kaip: 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22, S-S
• Ekranavimas: taip (ekranuotas kabelis)
• Spalva: smėlio

Kaip naudoti

Prijunkite DB25 galą prie įrenginio su DB25 serijiniu prievadu, o DE-9 galą – prie įrenginio su DE-9 serijiniu prievadu. Užtikrinkite, kad abu įrenginiai būtų išjungti jungimo metu, jei rekomenduoja įrenginių gamintojai. Prijungę įjunkite įrenginius ir sukonfigūruokite serijinio ryšio parametrus (perdavimo spartą, lyginumą, duomenų bitus, stabdymo bitus), kad jie sutaptų abiejuose galuose. Patikrinkite ryšį naudodami atitinkamą terminalo ar diagnostikos įrankį.

Rekomendacijos

Naudokite šį kabelį standartinėms taškas–taškas serijinėms jungtims. Venkite staigių lenkimų ir per didelio kabelio tempimo; laikykite jį atokiau nuo stiprių elektrinių triukšmų šaltinių, jei įmanoma. Patikrinkite įrenginių vadovus dėl reikalingų kontaktų priskyrimo – šis kabelis naudoja konkrečią gamyklinę kontaktų schemą, nurodytą specifikacijose.
