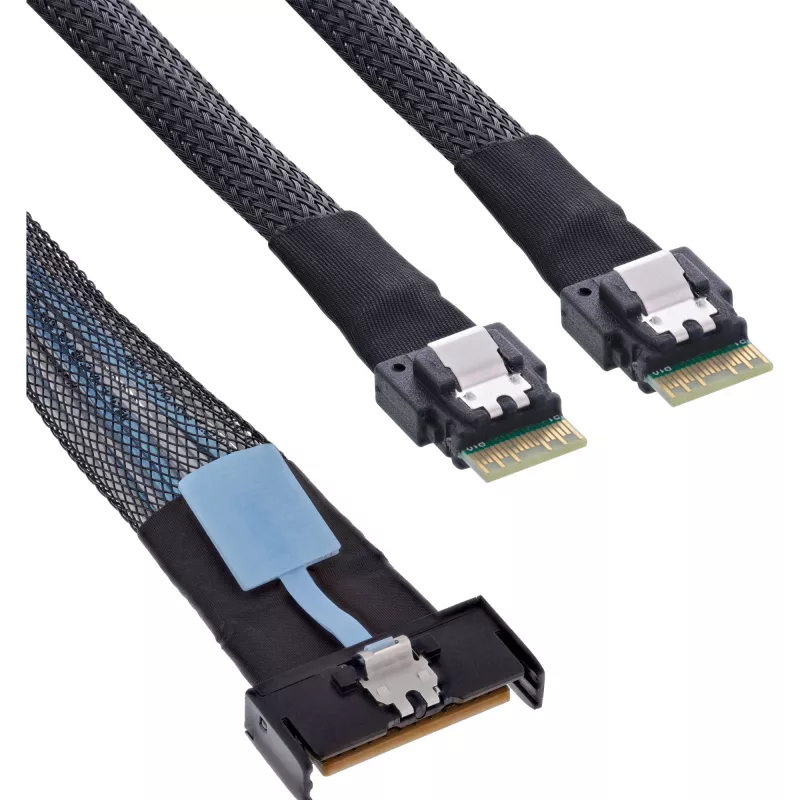

Serial Attached SCSI (SAS) laidas InLine 27663A, 0,5 m, 32 Gbit/s, MCIO x8 į 2x 4i SFF-8654

Aukšta duomenų perdavimo sparta:Palaiko iki 32 Gb/s vienai linijai, todėl idealiai tinka dabartinėms PCIe Gen4/Gen5, NVMe ir SAS programoms.
Maksimali signalo kokybė:Aukštos kokybės ekranuotas twinax laidas užtikrina netrikdomą ir mažų nuostolių duomenų perdavimą net esant didelėms sistemos apkrovoms.
Patikimas sujungimas:MCIO x8 jungtis leidžia saugiai, mechaniškai stabiliai prijungti prie dviejų SFF-8654 4i prievadų tikslinėje pusėje.
Optimizuota serverių aplinkai:Puikiai tinka kompaktiškiems serveriams, saugojimo sistemoms ir galinių plokščių jungtims su dideliais našumo reikalavimais.
Optimizuotas signalo vientisumas:Sukurtas stabiliems PCIe Gen5 ir NVMe ryšiams su minimaliu signalo praradimu – idealiai tinka didelio našumo serveriams.

InLine® MCIO laidas patikimai sujungia pagrindinius adapterius arba pagrindines plokštes su MCIO x8 jungtimis prie įrenginių, turinčių SFF-8654 4i sąsajas. Todėl jis idealiai tinka naudoti šiuolaikinėse serverių ir saugojimo sistemose, taip pat didelio našumo kompiuteriuose.
Dėl PCIe Gen4 ir Gen5 palaikymo bei suderinamumo su NVMe, SAS ir SATA protokolais, laidas užtikrina maksimalų perdavimo greitį ir stabilią signalo kokybę. Aukštos kokybės twinax laidas yra daugiasluoksniai ekranuotas, kad sumažintų elektromagnetinius trukdžius (EMI) ir užtikrintų pastovų duomenų perdavimą.
Dėl savo patikimos konstrukcijos, tikslių jungčių ir pasirenkamų 0,5 m, 0,75 m ir 1 m ilgių, InLine® MCIO laidas yra idealus sprendimas kompaktiškiems serverių korpusams arba tankiai užpildytoms stelažų sistemoms. Jis suteikia maksimalų lankstumą konfigūruojant sistemą ir užtikrina patikimą, netrikdomą ryšį net sudėtingoje aplinkoje.
Tvirta konstrukcija užtikrina ilgą tarnavimo laiką, o tiksli jungčių forma leidžia saugiai sumontuoti be papildomų įrankių. Taigi laidas atitinka aukščiausius našumo, kokybės ir patvarumo reikalavimus – puikiai tinka profesionaliam naudojimui IT ir pramonės srityse.

Jungtis: 1x MCIO x8 (pagrindinė) į 2x SFF-8654 4i (tikslinė)
Laido tipas: Aukštos kokybės twinax laidas su daugialypiu ekranavimu
Perdavimo sparta: Iki 32 Gb/s vienai linijai (priklauso nuo naudojimo)
Suderinamumas: PCIe Gen4 / Gen5, NVMe, SAS, SATA
Temperatūros diapazonas: -20 °C iki +80 °C
Drėgmė: 0 - 90%, be kondensacijos
Ilgio parinktys: 0,5 m / 0,75 m / 1 m

InLine 27663A. Laido ilgis: 0,5 m, 1 jungtis: MCIO x8, 2 jungtis: 2x 4i SFF-8654. Atitikties sertifikatai: CE, TÜV ženklas. Matmenys (P x G x A): 29 x 500 x 10 mm. Pakuotės plotis: 150 mm, Pakuotės gylis: 185 mm, Pakuotės aukštis: 20 mm. Pakuotės tūris: 900 cm³

Kaip naudoti

Prijunkite MCIO x8 galą prie pagrindinio adapterio arba pagrindinės plokštės MCIO x8 prievado, o du SFF-8654 4i kištukus įkiškite į atitinkamus įrenginio prievadus. Įsitikinkite, kad jungtys visiškai įstatytos, kad būtų pasiektas saugus mechaninis pritaikymas. Pasirinkite tinkamą laido ilgį, kad išvengtumėte per didelio lenkimo ar įtempimo; nutieskite laidą taip, kad sumažintumėte kitų didelės galios šaltinių trukdžius. Laidas suderinamas su PCIe Gen4/Gen5 ir NVMe/SAS/SATA įrenginiais ir nereikalauja papildomos konfigūracijos.

Rekomendacijos

Siekiant optimalaus signalo vientisumo, naudokite kuo trumpesnį praktišką laido ilgį ir venkite staigių lenkimų. Įrenkite aplinkoje, atitinkančioje nurodytus temperatūros ir drėgmės diapazonus, ir patikrinkite jungčių tvirtumą prieš įjungiant sistemas.
