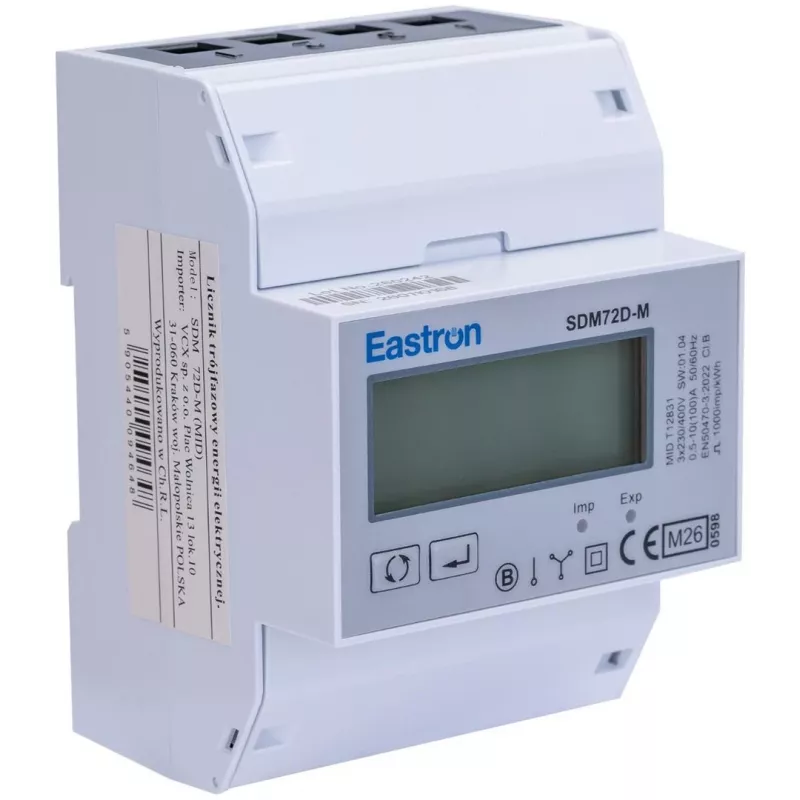

SDM 72 DM MID Trifazis energijos skaitiklis Modbus

SDM 72 DM MID yra kompaktiškas, ant DIN bėgelio montuojamas trifazis energijos skaitiklis, skirtas tiksliai aktyviosios ir reaktyviosios energijos matavimui komercinėse ir pramoninėse programose. Su tiesioginiu prijungimu iki 100A ir Modbus RTU ryšiu, jis užtikrina sklandų integravimą į energijos valdymo sistemas. MID sertifikuotas (B + D modulis) atsiskaitymo tikslais.

Privalumai

Aukštas tikslumas 1 klasė (aktyvi) ir 2 klasė (reaktyvi) užtikrina patikimus atsiskaitymo duomenis. Apšviestas LCD ekranas aiškiai rodo visus matuojamus parametrus. Du konfigūruojami S0 impulsų išėjimai leidžia nuotolinį stebėjimą. Modbus RTU sąsaja palengvina duomenų registravimą ir sistemos integraciją.

Tinka

• Submatavimui komerciniuose pastatuose
• Pramoniniam energijos stebėjimui
• Saulės fotovoltinių sistemų stebėjimui
• Pastatų valdymo sistemoms (BMS)
• Išlaidų paskirstymui ir atsiskaitymo programoms

Pagrindinės specifikacijos

• Matavimas: Trifazis (3 laidų arba 4 laidų)
• Prijungimas: Tiesioginis iki 100A
• Įtampa: 3x230/400V AC, 50/60 Hz
• Tikslumas: 1 klasė (IEC 62053-21) / B klasė (EN 50470-3) aktyvi; 2 klasė (IEC 62053-23) reaktyvi
• Ryšys: Modbus RTU (RS485)
• Impulsų išėjimas: 2x S0 (konfigūruojamas)
• Ekranas: Apšviestas LCD
• Montavimas: DIN bėgelis (EN 60715), 4 moduliai (72 mm)
• Darbinė temperatūra: -25°C iki +55°C
• Apsaugos klasė: IP51 (priekis), IP20 (gnybtai)
• MID sertifikuotas: Taip (B + D modulis)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su suderinamu Modbus pagrindiniu įrenginiu ir užtikrinkite tinkamą laidų sujungimą pagal montavimo instrukciją. Skaitiklis palaiko tiek 3 fazių 4 laidų, tiek 3 fazių 3 laidų konfigūracijas.
