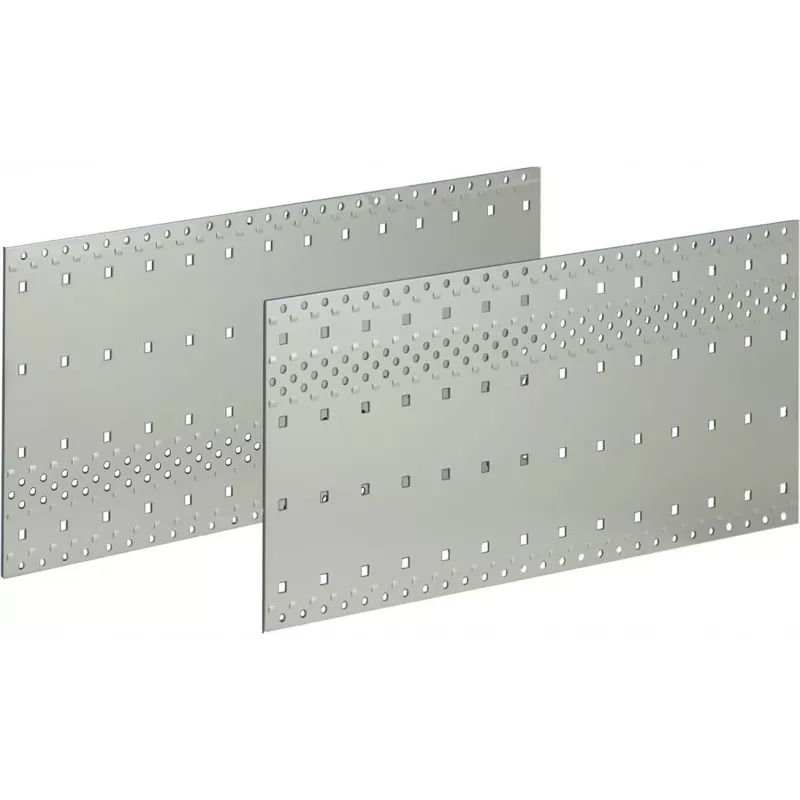

SCHROFF Type F šoninis skydas, 4U, 175 mm gylio, aliuminis 34560285

Modulinių korpusų sistemose atviros šoninės plokštumos atskleidžia jautrią elektroniką dulkėms, atsitiktiniam kontaktui ir elektromagnetiniams trukdžiams. Šis SCHROFF Type F šoninis skydas uždaro 4U, 175 mm gylio EuropacPRO korpusą vientisa, anoduoto aliuminio plokšte, atkurdamas mechaninį vientisumą ir tvarkingą, profesionalią išvaizdą.

Kam skirtas

Sistemų integratoriams ir korpusų gamintojams, surenkantiems 19 colių korpusus pramoniniam valdymui, bandymams ir matavimams ar telekomunikacijoms. Jei jums reikia uždengti 4U korpusą, kurio gylis 175 mm, ir pageidaujate prisukamo, nevėdinamo šoninio skydo, ši dalis tiesiogiai tinka nVent SCHROFF EuropacPRO ekosistemai.

Pagrindinės savybės

• Vientisa aliuminio konstrukcija, 2,5 mm storio, su natūraliu anoduotu paviršiumi, atspariu korozijai ir laidžiu elektrai.
• Iš anksto išgręžtos tvirtinimo angos atitinka EuropacPRO korpuso šoninį profilį; prisukama be modifikacijų.
• 4U aukštis (4HE) ir 175 mm gylis, atitinkantys IEC 60297-3-101 mechaninius standartus.
• Nevėdinama konstrukcija, skirta programoms, kuriose oro srautas valdomas kitur arba turi būti sumažintas dulkių patekimas.
• Parduodama atskirai; užsakykite du skydus, kad visiškai uždengtumėte vieną korpusą.

Specifikacijos

• Prekės ženklas: SCHROFF
• Modelis: 34560285
• MPN: 34560285
• EAN: 4036088073434
• Produkto tipas: Šoninis skydas
• Serija: Type F
• Stovo aukštis: 4U (4HE)
• Suderinamas korpuso gylis: 175 mm
• Medžiaga: Aliuminis
• Apdaila: Anoduota
• Spalva: Natūralus aliuminis
• Skydo storis: 2,5 mm
• Tvirtinimo tipas: Prisukamas
• Vėdinimas: Vientisas (nevėdinamas)
• Kiekis pakuotėje: 1
• RoHS atitiktis: Taip
• Standarto atitiktis: IEC 60297-3-101

Patarimai

Norėdami užtikrinti optimalų suderinamumą, patikrinkite, ar jūsų korpuso šoninis profilis atitinka EuropacPRO seriją. Naudokite visas iš anksto išgręžtas angas, kad užtikrintumėte tolygų apkrovos pasiskirstymą ir išvengtumėte deformacijos. Jei jūsų sistemai reikia oro srauto, apsvarstykite vėdinamo šoninio skydo variantą arba atitinkamai pakoreguokite ventiliatorių išdėstymą.
