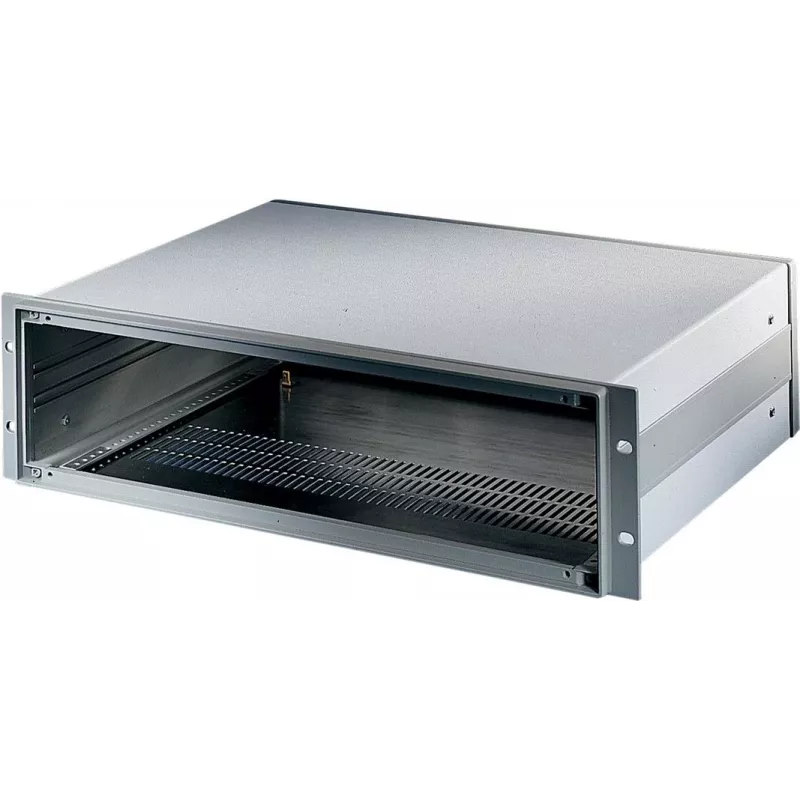

SCHROFF INPAC 19 colių korpusas 3U 254,5 mm gylio 10828151

Statant 19 colių stovo tvirtinimo sistemą, gali būti sunku rasti korpusą, kuris užtikrintų ir konstrukcinį tvirtumą, ir lengvą pritaikymą. SCHROFF INPAC korpusas tai išsprendžia – tai modulinis, varžtais sujungiamas korpusas, specialiai sukurtas 3U programoms, kurių gylis 254,5 mm. Tvirtos aliuminio šoninės plokštės ir plieniniai dangčiai užtikrina patikimą jūsų elektronikos apsaugą, o natūralaus aliuminio ir šviesiai pilkos spalvos apdaila puikiai dera profesionalioje aplinkoje.

Kam skirtas

Šis korpusas idealiai tinka inžinieriams, sistemų integratoriams ir gamintojams, kuriems reikia patikimo korpuso spausdintinėms plokštėms, elektronikos moduliams, bandymų ir matavimų įrangai ar individualioms Eurocard sistemoms. Jis tinka tiek prototipų kūrimui, tiek gamybai, kai reikalingas standartinis 19 colių tvirtinimas.

Pagrindinės savybės

• 3U aukštis (133,35 mm) ir 19 colių plotis, atitinkantis IEC 60297-3-100.
• Modulinė varžtais sujungiama konstrukcija, leidžianti lengvai surinkti ir išardyti.
• Aliuminio šoninės plokštės su anoduota danga, užtikrinančios ilgaamžiškumą ir lengvą tvirtumą.
• Plieniniai viršutinis ir apatinis dangčiai su milteliniu būdu dažyta šviesiai pilka (RAL 7035) danga.
• 254,5 mm gylis suteikia pakankamai vietos standartinėms Eurocard plokštėms ir komponentams.
• Sudėtyje: šoninės plokštės, priekinės/galinės plokštės, viršutinis/apatinis dangčiai ir surinkimo medžiagos.

Specifikacijos

• Prekės ženklas: SCHROFF
• Modelis: 10828151
• MPN: 10828151
• EAN: 4036088039522
• Produkto tipas: 19 colių stovo tvirtinimo korpusas / subrack
• Serija: INPAC
• Stovo vienetai: 3U
• Išorinis aukštis: 133,35 mm
• Išorinis plotis: 482,6 mm
• Išorinis gylis: 254,5 mm
• Medžiaga (šoninės plokštės): aliuminis
• Medžiaga (dangčiai): plienas
• Paviršiaus apdaila (šoninės plokštės): anoduota
• Paviršiaus apdaila (dangčiai): milteliniu būdu dažyta
• Spalva (šoninės plokštės): natūralus aliuminis
• Spalva (dangčiai): šviesiai pilka (RAL 7035)
• Tvirtinimo standartas: IEC 60297-3-100
• Pridedami komponentai: šoninės plokštės, priekinės/galinės plokštės, viršutinis/apatinis dangčiai, surinkimo medžiagos
• Suderinamumas: Eurocard plokštės ir standartiniai elektronikos komponentai
• Aplinkos apsauga: naudojimui patalpose, nehermetiškas

Patarimai

Norėdami pasiekti geriausių rezultatų, naudokite šį korpusą su SCHROFF priedais, tokiais kaip kreipiančiosios, priekinės plokštės ir rankenos, kad užbaigtumėte korpuso surinkimą. Užtikrinkite tinkamą vėdinimą, jei jūsų elektronika generuoja daug šilumos, nes korpusas nėra hermetiškas. Modulinė konstrukcija leidžia lengvai modifikuoti, todėl galite gręžti individualias skyles arba pridėti jungčių pagal poreikį.
