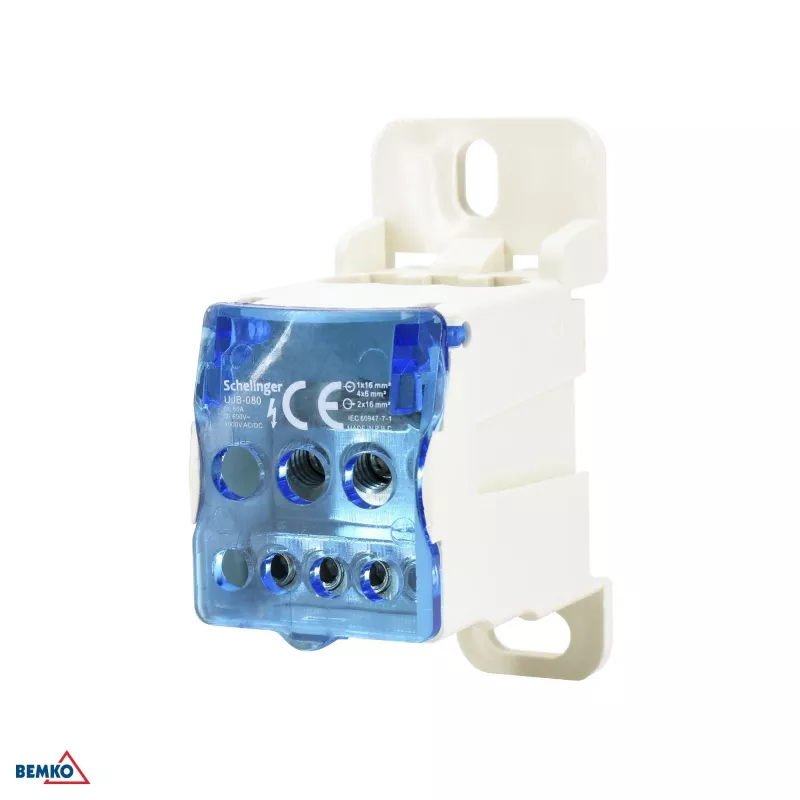

SCHELINGER A18-UJB-080 7 gnybtų paskirstymo blokas 100A 500V DIN bėgelio montavimui

Užimtame valdymo skydelyje elektrikams reikia patikimo būdo padalinti vieną įeinantį maitinimo šaltinį į kelias išeinančias grandines be netvarkos ar rizikos. SCHELINGER A18-UJB-080 paskirstymo blokas atsako į šį poreikį: vienas didelis įvesties gnybtas priima 10–35 mm² laidininką, o šeši išvesties gnybtai – 1,5–16 mm² laidus, visi skirti 100 A ir 500 V kintamajai įtampai. Jo kompaktiškas pilkas poliamido korpusas montuojamas ant standartinio DIN bėgelio arba tiesiogiai prie plokštės, užtikrinant tvarkingą ir lengvai prieinamą laidų sujungimą.

Pagrindinės specifikacijos

• Gnybtų skaičius: 7 (1 įvestis, 6 išėjimai)
• Įvesties skerspjūvis: 10–35 mm²
• Išvesties skerspjūvis: 1,5–16 mm²
• Vardinė srovė: 100 A
• Vardinė įtampa: 500 V kintamoji
• Vienpoliai, varžtiniai gnybtai
• Montavimas: DIN bėgelis TH35 arba varžtais
• Korpusas: poliamidas (PA), pilka spalva
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25°C iki +70°C
• Standartai: EN 60947-7-1

Kodėl verta rinktis

Žalvariniai laidininkai ir tvirtas poliamido korpusas užtikrina ilgalaikį patvarumą, o aiškūs žymėjimai ir pakankamas tarpas tarp gnybtų palengvina montavimą. Didelė vardinė srovė ir platus laidų skerspjūvių diapazonas daro šį bloką tinkamą tiek pagrindiniam paskirstymui, tiek atšakų grandinėms, sumažinant poreikį naudoti įvairių tipų jungtis.

Idealiai tinka

• Maitinimo paskirstymui pramoniniuose valdymo skyduose
• Kelių grandinių maitinimui iš vieno šaltinio skirstomuosiuose įrenginiuose
• Laidų tvarkymui jungiamosiose dėžutėse ir korpusuose
• Esamų įrenginių modernizavimui su kompaktišku DIN bėgelio sprendimu

Svarbu žinoti

Blokas skirtas 3 užterštumo laipsnio aplinkai ir atitinka EN 60947-7-1, užtikrinant saugų veikimą įprastose pramoninėse sąlygose. Priveržimo momentai: 3,5 Nm įvesties ir 1,2 Nm išėjimų, apsaugantys nuo laisvų jungčių.
