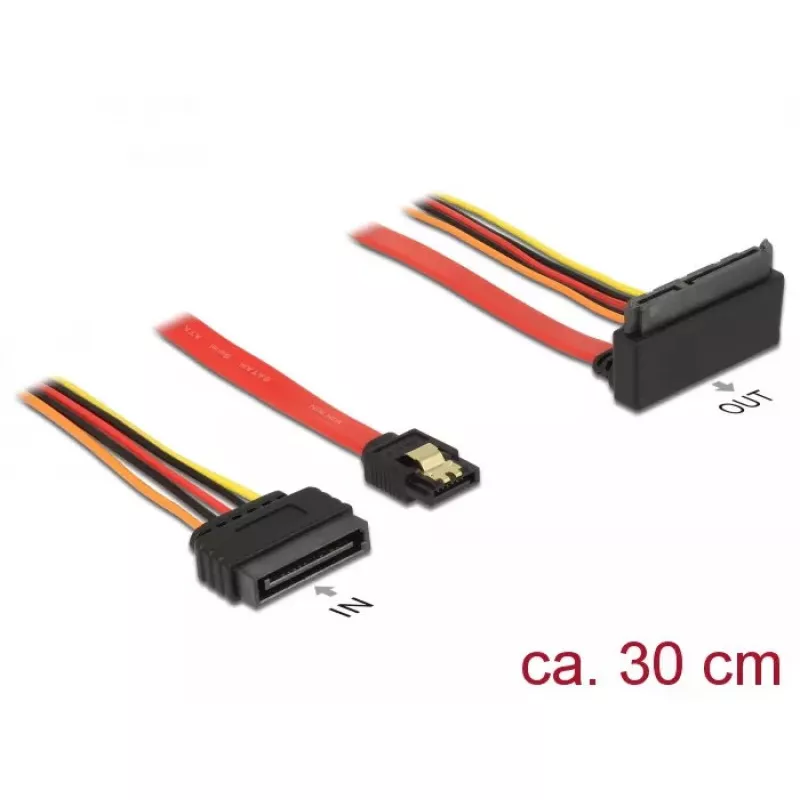

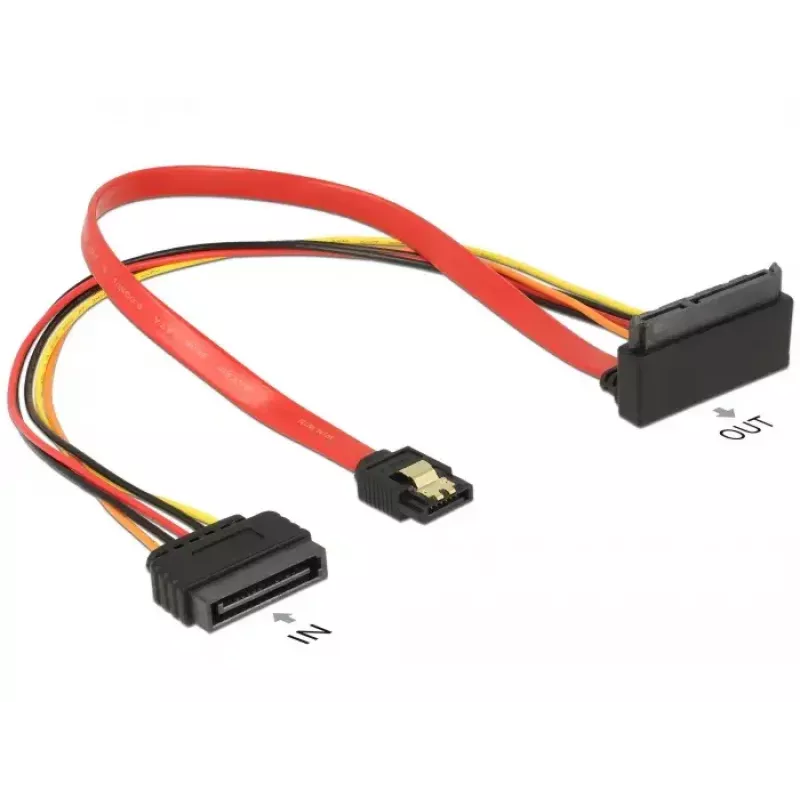

SATA laidas DeLOCK 85515 SATA 15-pin 1 x SATA 22 pin 1 x SATA 7 pin Įvairiaspalvis

Šis „Delock“ laidas (modelis 85515) prijungia įrenginį su 22 kontaktų SATA sąsaja, naudodamas laisvą SATA 7 kontaktų duomenų prievadą ir laisvą SATA 15 kontaktų maitinimo jungtį iš maitinimo šaltinio. Laidas skirtas vidiniam kompiuterio naudojimui ir palaiko standžiųjų diskų, SSD ir kitų SATA įrenginių prijungimą. Įvairiaspalvis dizainas padeda atskirti laido skirtingas jungtis.

Privalumai

Metaliniai spaustukai ant SATA lizdų patikimai pritvirtina laidą SATA prievaduose. Vienas 22 kontaktų, vienas 7 kontaktų ir vienas 15 kontaktų jungčių rinkinys sumažina atskirų laidų, reikalingų diegiant SATA įrenginius, skaičių. Laidas suderinamas su standartiniais SATA vidiniais prievadais ir atitinka įprastus maitinimo ir duomenų kontaktų priskyrimus.

Tinka

• 22 kontaktų SATA įrenginių prijungimui prie kompiuterio pagrindinės plokštės ar valdiklio, naudojant 7 kontaktų duomenų prievadą
• SATA diskų maitinimui iš 15 kontaktų SATA maitinimo jungties
• Vidinių HDD ir SSD diegimui staliniuose kompiuteriuose

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 85515
• EAN: 4043619855155
• 1 jungtis: SATA 15-pin (maitinimo)
• 2 jungtis: 1 x SATA 22-pin, 1 x SATA 7-pin (duomenų)
• Gaminio spalva: Įvairiaspalvis

Kaip naudoti

Išjunkite kompiuterį ir atjunkite jį nuo elektros tinklo. Prijunkite 15 kontaktų SATA maitinimo jungtį prie laisvo SATA maitinimo lizdo iš maitinimo šaltinio. Įkiškite 7 kontaktų SATA duomenų jungtį į pagrindinės plokštės arba SATA valdiklio prievadą ir prijunkite 22 kontaktų SATA jungtį prie įrenginio, turinčio 22 kontaktų SATA sąsają. Įsitikinkite, kad metaliniai spaustukai užsifiksavo, patvirtindami saugų prijungimą. Vėl prijunkite maitinimą ir paleiskite sistemą, kad patikrintumėte įrenginio atpažinimą.

Rekomendacijos

Nekiškite jungčių per jėgą; prieš švelniai spausdami sulygiuokite jas su fiksatoriumi ir kaiščiais. Įdėkite arba išimkite laidą tik tada, kai kompiuteris išjungtas, kad išvengtumėte duomenų praradimo ar elektros pažeidimų.
