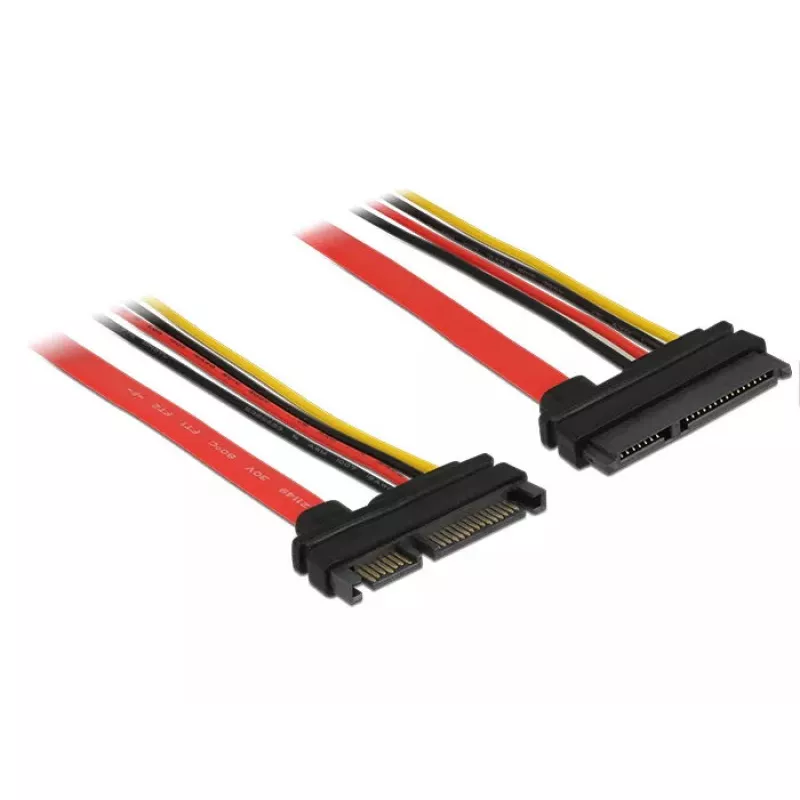

SATA kabelis DeLOCK 83804 1m SATA 22 kontaktų juoda raudona geltona

Šis Delock SATA prailginimo kabelis leidžia pratęsti SATA duomenų ir maitinimo sąsają ir gali būti naudojamas prijungti skirtingus įrenginius su 22 kontaktų SATA jungtimi. Kabelis yra 1 m ilgio ir abiejuose galuose turi kombinuotą 22 kontaktų SATA jungtį (7 kontaktų duomenų + 15 kontaktų maitinimo). Jis palaiko SATA perdavimo spartą iki 6 Gb/s ir yra atgaliniu būdu suderinamas su SATA 1,5 Gb/s ir 3 Gb/s. Kabelis turi keturis maitinimo laidus (geltona = 12 V, raudona = 5 V, juoda = GND) ir naudoja 26 AWG duomenų linijai ir 18 AWG maitinimo linijai.

Privalumai

DeLOCK 83804 siūlo pilną SATA 22 kontaktų jungtį vienalaikiam duomenų ir maitinimo pratęsimui, palaiko SATA 6 Gb/s spartą ir yra atgaliniu būdu suderinamas su senesniais SATA standartais. Jo 1 m ilgis suteikia lankstumo tiesiant kabelius kompiuterio viduje, o 18 AWG maitinimo laidininkų naudojimas užtikrina stabilų maitinimo tiekimą, tuo tarpu 26 AWG duomenų laidai palaiko patikimą signalo perdavimą.

Tinka

• Vidinių SATA jungčių tarp pagrindinės plokštės ir diskų pratęsimui
• SATA kietųjų diskų arba SSD prijungimui ankštuose ar perkonfigūruotuose kompiuterio korpusuose
• Trumpo ar pažeisto vidinio SATA kabelio pakeitimui

Pagrindinės specifikacijos

• Kabelio tipas: SATA I
• Ilgis: 1 m
• Jungtys: SATA 22 kontaktų (7 kontaktų duomenų + 15 kontaktų maitinimo) kištukas į SATA 22 kontaktų lizdą
• Duomenų perdavimo sparta: iki 6 Gb/s (atgaliniu būdu suderinama su 1,5 Gb/s ir 3 Gb/s)

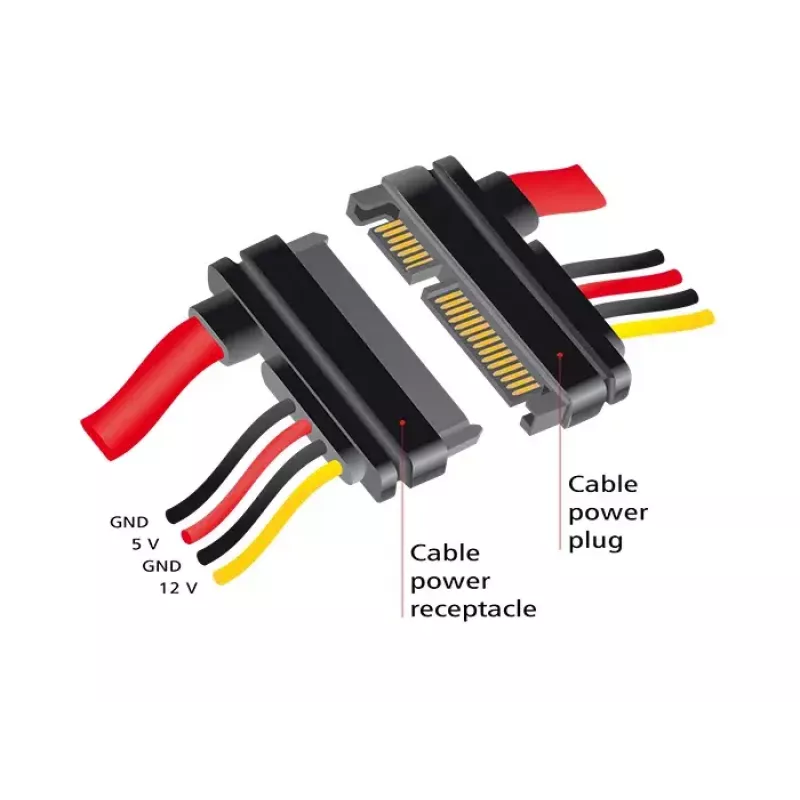

• Maitinimo laidai: 4 (geltona = 12 V, raudona = 5 V, juoda = GND)
• Laidininkų dydžiai: 26 AWG duomenų linija, 18 AWG maitinimo linija
• Spalva: juoda, raudona, geltona

Kaip naudoti

Sulygiuokite 22 kontaktų SATA jungtį su atitinkamu lizdu įrenginyje ar pagrindinėje plokštėje ir spauskite, kol tvirtai įsitaisys. Kitą galą prijunkite prie norimo SATA įrenginio, užtikrindami teisingą L formos rakto orientaciją. Nutieskite kabelį kompiuterio korpuso viduje, vengdami aštrių lenkimų ar suspaudimo taškų, ir, jei reikia, pritvirtinkite kabelių raiščiais. Prieš įjungdami sistemą patikrinkite maitinimo ir duomenų jungtis.

Rekomendacijos

Kabelį naudokite tik vidinėms jungtims ir venkite per didelio karščio ar mechaninio poveikio. Geriausiam veikimui išlaikykite trumpas kabelio atkarpas ir venkite staigių lenkimų; užtikrinkite, kad jungtys būtų visiškai įstatytos, kad būtų palaikomas stabilus duomenų perdavimas iki 6 Gb/s.
