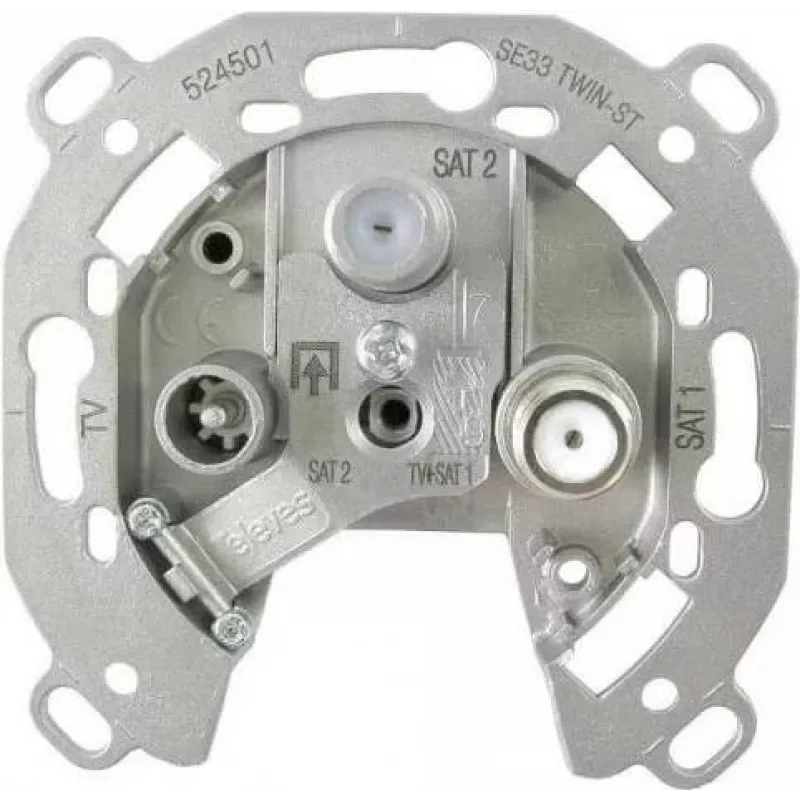

SAT + TV + radijo lizdas Televes 524501

„Televes 524501“ lizdas užtikrina palydovinės, antžeminės TV ir FM radijo jungtis kompaktiškame metaliniame korpuse. Jame yra dvi palydovinės F jungtys ir viena IEC kištukinė jungtis radijui / antžeminei TV; SAT1 (apačioje dešinėje) tiekia palydovinį signalą 1 įėjimui su filtravimu, SAT2 (viršuje) perduoda visos juostos pločio palydovinį signalą 2 įėjimui (5–2400 MHz), o IEC kištukinė jungtis (apačioje kairėje) perduoda FM ir antžeminę TV iš 1 įėjimo. Įrenginio slopinimas yra mažas, apie 1 dB, matmenys – 70 × 36 × 67 mm, o lengva metalinė apdaila užtikrina ilgaamžiškumą.

Privalumai

„Televes 524501“ siūlo kompaktišką, metalinį sprendimą kombinuotiems SAT, TV ir radijo lizdams su mažu signalo nuostoliu. Jis palaiko visos juostos pločio palydovinį signalą viename išėjime, tuo pačiu teikdamas filtruotą palydovinį išėjimą antram imtuvui, o FM / antžeminius signalus perduoda per IEC jungtį. Maži matmenys ir nedidelis svoris supaprastina montavimą standartinėse kištukinėse dėžutėse.

Tinka

• Namų įrenginiams, kuriems reikalingi kombinuoti palydovinės, antžeminės TV ir FM radijo lizdai
• Konfigūracijoms su dviem palydoviniais imtuvais, kai vienam reikalingas visos juostos pločio, o kitam – filtruotas išėjimas
• Sieninių lizdų keitimui ar atnaujinimui butuose ir mažuose įrenginiuose

Pagrindinės specifikacijos

• Modelis: Televes 524501
• Jungtys: 2 × F (SAT1 filtruotas, SAT2 visos juostos plotis 5–2400 MHz), 1 × IEC kištukas (FM/TV iš 1 įėjimo)
• Slopinimas: ~1 dB
• Matmenys (P×G×A): 70 × 36 × 67 mm
• Įėjimo srovė: 0,5 A
• Svoris (pakuotės): 100 g
• Apdaila: metalinė
• Prekės ženklas / MPN / EAN: Televes / 524501 / 8424454450188606

Kaip naudoti

Sumontuokite lizdą į suderinamą sieninę dėžutę taip, kad apatinė korpuso dalis būtų atvira, kaip numatyta. Prijunkite įeinančius palydovinius kabelius prie atitinkamų įėjimų pagal montavimo schemą: kabelis iš 1 įėjimo – filtruotam SAT1 išėjimui, o kabelis iš 2 įėjimo – visos juostos pločio SAT2 išėjimui. Prijunkite IEC kištukinę jungtį prie FM / antžeminės TV laido, einančio iš 1 įėjimo. Įsitikinkite, kad visos F ir IEC jungtys yra tvirtai priveržtos, o montavimo metu išjunkite visus maitinamus stiprintuvus.
