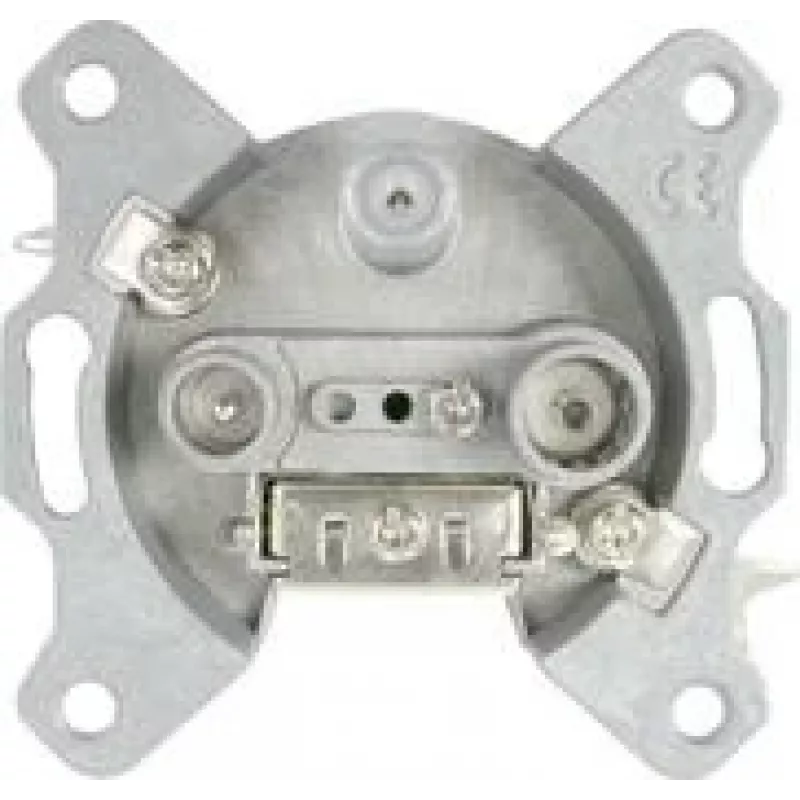

R/TV+SAT lizdas Televes 522001

Televes 522001 lizdas R/TV+SAT yra sieninis prijungimo taškas antžeminiam radijui (R), televizijai (TV) ir palydoviniams (SAT) signalams. Sukurtas palaikyti plačiajuosčio signalo paskirstymą iki 2250 MHz, jis yra kompaktiškas ir patikimas sprendimas gyvenamosioms ir nedidelėms komercinėms instaliacijoms. Korpusas pagamintas iš nerūdijančio plieno, o įrenginio vardinė darbinė srovė yra 0,35 A. Kompaktiški matmenys (76 mm x 40 mm x 76 mm) leidžia montuoti standartinėse įleidžiamose dėžutėse ir siaurose sienų ertmėse, išlaikant patikimą elektrinį ir RF veikimą.

Privalumai

Nerūdijančio plieno konstrukcija užtikrina atsparumą korozijai ir ilgalaikį mechaninį stabilumą patalpų aplinkoje. Palaikymas dažniams iki 2250 MHz daro lizdą tinkamą kombinuotoms antžeminėms, kabelinėms ir palydovinėms priėmimo sistemoms. Kompaktiškas dydis supaprastina montavimą ten, kur erdvė ribota, o CE ženklinimas rodo atitiktį taikomiems Europos saugos ir EMC reikalavimams. Lizdas siūlo paprastą sąsają koaksialinėms jungtims, sumažinant signalo praradimą, kai naudojami tinkami kabeliai ir skirstytuvai.

Tinka

• Gyvenamųjų kambarių, miegamųjų ir namų kino sistemų, kurioms reikia R/TV ir SAT jungčių
• Mažoms komercinėms patalpoms su kombinuotu antžeminiu ir palydoviniu paskirstymu
• Renovacijoms ir naujoms instaliacijoms, kur reikalingas kompaktiškas, patvarus sieninis lizdas

Pagrindinės specifikacijos

• Palaikomas dažnių diapazonas: iki 2250 MHz
• Medžiaga: nerūdijančio plieno korpusas
• Vardinė srovė: 0,35 A
• Matmenys (P x G x A): 76 mm x 40 mm x 76 mm
• Montavimo tipas: įleidžiamas sieninis lizdas standartinėms elektros dėžutėms
• Jungčių tipai: koaksialinės jungtys R/TV ir SAT signalams
• Sertifikatas: CE atitiktis

Kaip naudoti

Įstatykite lizdą į tinkamą įleidžiamą montavimo dėžutę, laikydamiesi vietinių elektros ir statybos taisyklių. Prijunkite gaunamus koaksialinius kabelius antžeminei televizijai, radijui ir palydovui prie atitinkamų jungčių taškų, užtikrindami teisingą poliškumą ir patikimą mechaninį tvirtinimą. Naudokite aukštos kokybės, suderintos varžos koaksialinius kabelius ir tinkamas jungtis, kad sumažintumėte signalo atspindžius ir nuostolius. Po laidų prijungimo pritvirtinkite lizdo plokštę prie montavimo dėžutės ir patikrinkite kiekvieną paslaugą (R, TV, SAT) signalo matuokliu arba imtuvu, kad patvirtintumėte priimtinus signalo lygius ir tinkamą veikimą.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite 75 Ω varžos koaksialinius kabelius ir mažų nuostolių jungtis; venkite staigių lenkimų ir per ilgų kabelių tarp paskirstymo taškų. Integruojant lizdą į didesnę paskirstymo sistemą, prieš lizdą įdėkite stiprintuvus arba multiswitch'us, jei reikalingas signalo padalijimas. Periodiškai tikrinkite jungtis dėl korozijos ar atsilaisvinimo, ypač aplinkoje su padidinta drėgme.
