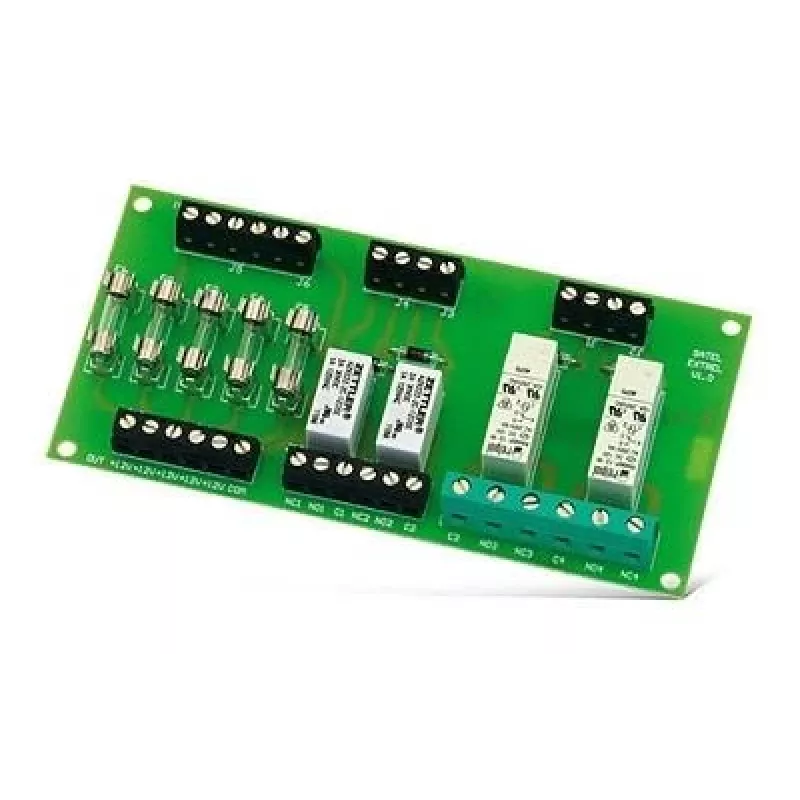

Sąsajos relė Satel MP-1 žalia DC 12V 106g

SATEL MP-1 yra kompaktiška sąsajos relės modulis, skirtas žemos įtampos elektros instaliacijoms ir signalizacijos sistemoms. Jame yra keturios elektromagnetinės relės, valdomos 12 V DC valdymo signalais, ir penki nuoseklūs saugikliai išėjimo grandinėse, apsaugantys nuo perkrovos. Modulis leidžia perjungti didesnės srovės apkrovas ir yra suderinamas su valdymo pultais bei moduliais, teikiančiais įtampos arba atviro kolektoriaus (OC) valdymo išėjimus.

Privalumai

MP-1 suteikia izoliuotus relinius išėjimus, skirtus valdyti įrenginius, kuriems reikia didesnės srovės nei įprasti valdymo pulto išėjimai. Integruoti saugikliai apsaugo prijungtą įrangą nuo perkrovų. Relės palaiko tiek nuolatinės, tiek kintamosios srovės apkrovas neviršijant nustatytų įtampos ir srovės ribų, o modulio kompaktiška forma supaprastina integravimą į signalizacijos ir žemos įtampos instaliacijas.

Tinka

• Signalizacijos valdymo pultų išplėtimui, norint perjungti išorinius įrenginius
• Durų atleidiklių, sirenų ar apšvietimo grandinių valdymui
• Mažos srovės valdymo išėjimų (įskaitant OC išėjimus) sąsajai su didesnės srovės apkrovomis

Pagrindinės specifikacijos

• Prekės ženklas: SATEL
• Modelis: MP-1
• Maitinimo / valdymo įtampa: 12 V DC (relių ritės)
• Relės: 4 elektromagnetinės relės
• Išėjimo apsauga: 5 saugikliai nuosekliai su išėjimais
• Srovės pajėgumas: R1, R2 iki 4 A; R3, R4 iki 8 A
• Perjungimo įtampa: R1, R2 iki 48 V AC/DC; R3, R4 iki 400 V AC / 250 V DC
• Svoris: 106 g
• MPN: MP-1, EAN: 5905033334045

Kaip naudoti

Prijunkite 12 V DC valdymo maitinimą prie modulio ričių įėjimų ir prijunkite valdomas grandines per atitinkamus relinius išėjimus. Patikrinkite saugiklių nominalus ir keiskite saugiklius tik lygiaverčiais tipais. Naudodami OC išėjimus iš valdymo pultų, įsitikinkite, kad pultas gali tiekti reikiamą valdymo signalą, arba naudokite tinkamą sąsają. Laikykitės standartinių žemos įtampos laidų montavimo praktikų ir atjunkite grandines prieš atlikdami prijungimus.

Rekomendacijos

Naudokite MP-1 su suderinamais signalizacijos valdymo pultais ir moduliais (pavyzdžiui, CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA, GSM-4, ETHM-2) ir užtikrinkite, kad OC išėjimai neviršytų jų vardinės srovės; tipinė OC išėjimo galia yra apie 50 mA. Neviršykite nurodytų įtampos ir srovės ribų kiekvienam relės kanalui.
