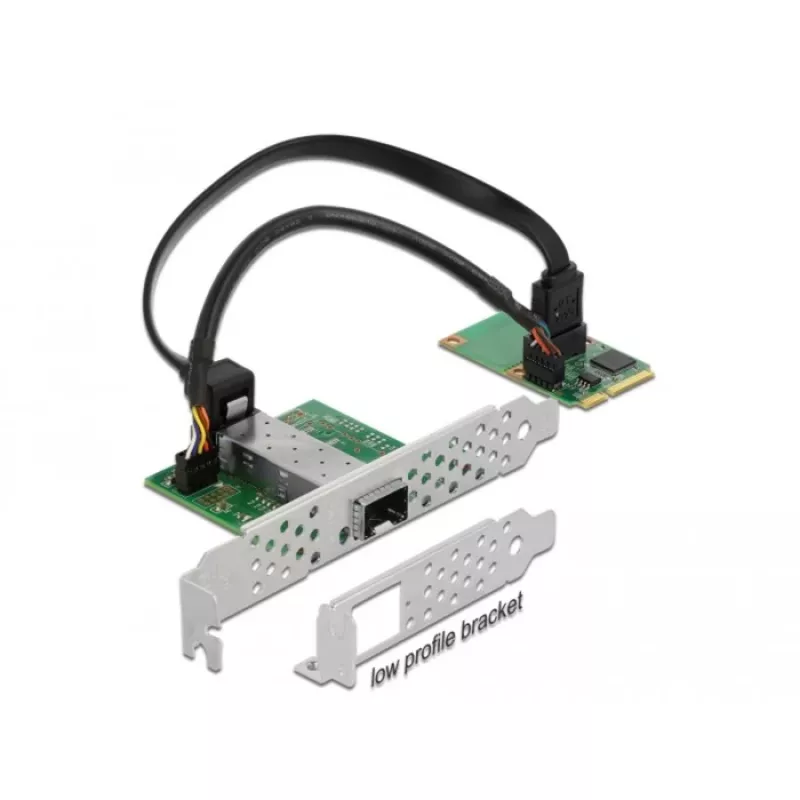

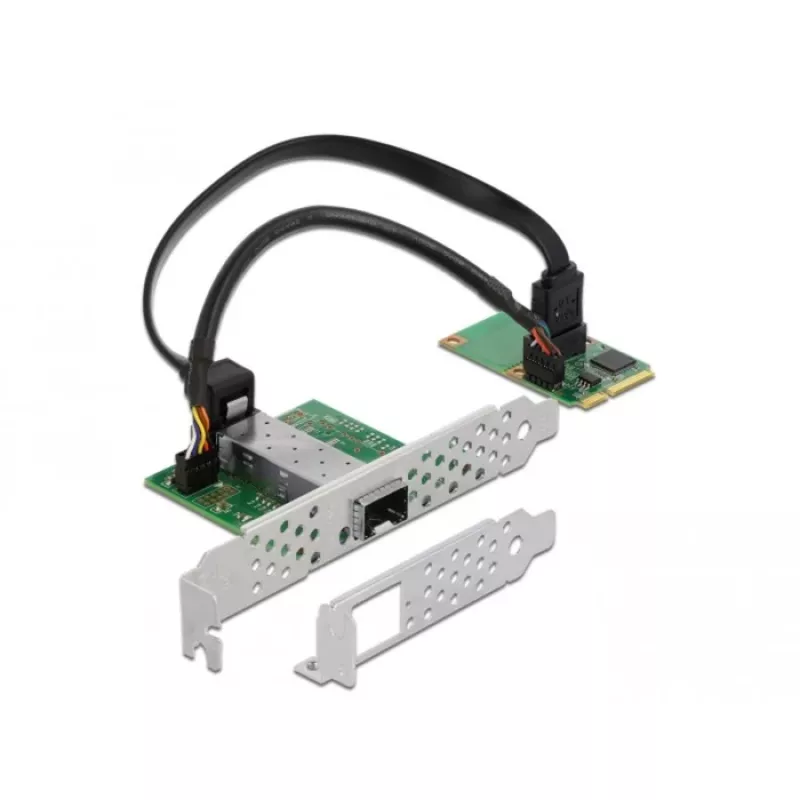

Sąsajos plokštė DeLOCK 95267 vidinė SFP Mini PCI Express

DELOCK 95267 yra vidinė Mini PCI Express plokštė, suteikianti vieną Gigabit LAN SFP sąsają. Modulis telpa į Mini PCIe lizdą, o SFP jungtis gali būti išvesta per lizdo laikiklį. Laikiklis yra perforuotas, todėl plokštę galima sutrumpinti nuo pilno dydžio iki pusinio dydžio, kad atitiktų skirtingus sistemos formos faktorius.

Privalumai

Ši Mini PCIe SFP plokštė siūlo integruotą SFP prievadą karštai keičiamiems optiniams arba variniams siųstuvams-imtuvams per standartinius SFP modulius, palaiko Gigabit tinklo greitį ir yra prieinama tiek pilno aukščio, tiek pusinio ilgio laikiklių konfigūracijose, kad būtų galima lanksčiai montuoti. Jos vidinis dizainas išlaiko tinklo sąsają integruotą sistemos korpuse, tuo pačiu leidžiant išorinę prieigą per laikiklį.

Tinka

• Pridėti Gigabit SFP tinklo prievadą prie pramoninių ar įterptųjų sistemų
• Sistemoms su Mini PCIe lizdais, kurioms reikalinga modulinė SFP jungtis
• Aplinkose, kur reikalingi kompaktiški pilno dydžio arba pusinio dydžio laikiklio variantai

Pagrindinės specifikacijos

• Pagrindinė sąsaja: Mini PCI Express
• Vidinė: Taip
• Išvesties sąsaja: SFP (1 × Gigabit LAN)
• Laikiklis: Perforuotas, konvertuojamas iš pilno dydžio į pusinį dydį

Kaip naudoti

Įdėkite plokštę į laisvą Mini PCIe lizdą pagrindinėje plokštėje ir pritvirtinkite lizdo laikiklį prie korpuso. Jei reikia, pasirinkite ir įdėkite suderinamą SFP siųstuvo-imtuvo modulį į SFP lizdą. Nukreipkite SFP jungtį per lizdo laikiklį, kad būtų galima išorinė prieiga. Po fizinio įdiegimo įjunkite sistemą ir sukonfigūruokite operacinės sistemos arba tinklo tvarkyklės nustatymus, kad atpažintų ir naudotų naują tinklo sąsają.

Rekomendacijos

Naudokite pramoninius standartinius SFP siųstuvus-imtuvus, atitinkančius tinklo terpę ir atstumo reikalavimus (pvz., daugiamodis pluoštas, vienamodis pluoštas arba varinis SFP). Užtikrinkite, kad sistemos BIOS ir operacinė sistema palaikytų Mini PCIe įrenginius, ir, jei reikia, įdiekite naujausias tvarkykles. Trumpinant laikiklį, laikykitės korpuso gamintojo nurodymų, kad išvengtumėte aštrių briaunų ar trukdžių su kitais komponentais.
