Sąsajos plokštė DeLOCK 95246 vidinė lygiagreti nuoseklioji

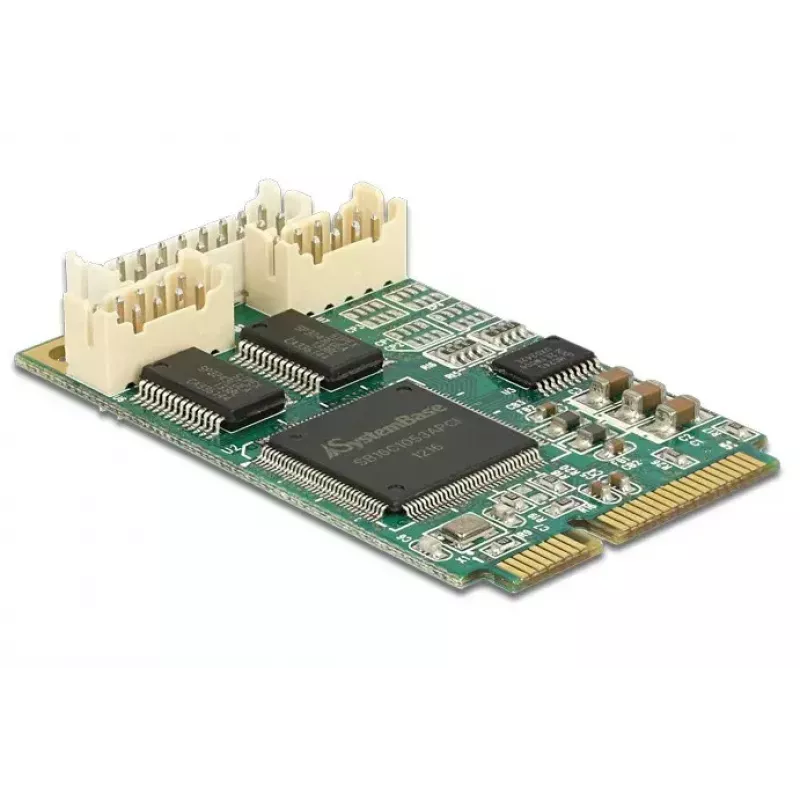

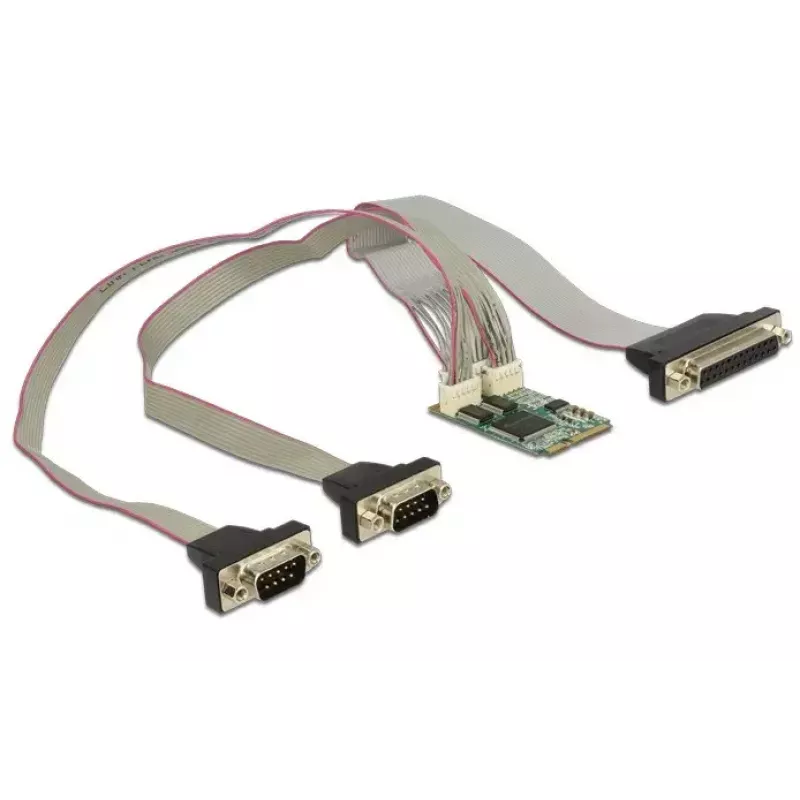

DeLOCK 95246 MiniPCIe adapteris praplečia sistemą dviem papildomais nuosekliaisiais prievadais ir vienu lygiagrečiuoju prievadu, prieinamais per lizdo laikiklį. Jis modulyje turi vidines 2 x 10 kontaktų jungtis nuosekliajam ryšiui ir 18 kontaktų jungtį lygiagrečiajam ryšiui, taip pat siūlo standartinį arba žemo profilio lizdo laikiklį jungtims išvesti į išorę. Plokštė yra pagrįsta Systembase SB16C1053 mikroschemų rinkiniu, atitinka MiniPCIe pilno dydžio formos faktorių ir PCI Express 2.0 sąsają bei palaiko duomenų perdavimo spartą iki 921,6 Kb/s, suderinamą su 16C550 UART įrenginiais.

Privalumai

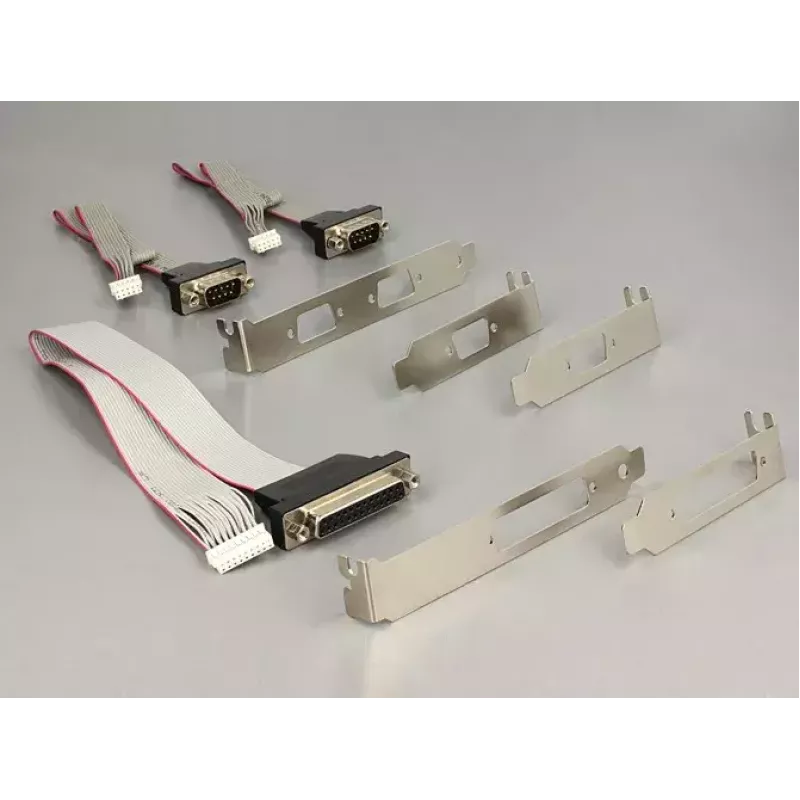

Ši vidinė sąsajos plokštė prideda senesnio tipo lygiagretųjį ir nuoseklųjį ryšį sistemoms su Mini PCI Express lizdu, leisdama prijungti spausdintuvus, skaitytuvus, modemus ir kitus RS-232 arba lygiagrečiuosius išorinius įrenginius. Rinkinį sudaro kontaktų jungtys ant modulio ir galimybė rinktis standartinį arba žemo profilio lizdo laikiklius, leidžianti lanksčiai montuoti skirtinguose korpusuose. Palaikoma perdavimo sparta ir 16C550 UART suderinamumas užtikrina patikimą ryšį su įvairiais įrenginiais.

Tinkama (užduotims / naudojimo atvejams)

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite DeLOCK 95246 plokštę į laisvą Mini PCI Express pilno dydžio lizdą pagrindinėje sistemoje pagal sistemos vadovą ir pritvirtinkite pasirinktą lizdo laikiklį (standartinį arba žemo profilio) prie korpuso. Jei reikia, nutieskite vidinius jungčių kabelius nuo modulio iki laikiklio jungčių, tada priveržkite išorinių kabelių (DB9 arba lygiagrečiojo) varžtines veržles, kad užtikrintumėte saugų sujungimą. Po aparatinės įrangos įdiegimo paleiskite sistemą ir įdiekite reikiamas tvarkykles, kad operacinė sistema atpažintų nuosekliuosius ir lygiagrečiuosius prievadus.

Rekomendacijos

Įsitikinkite, kad pagrindinė sistema palaiko Mini PCIe pilno dydžio plokštes ir kad jūsų operacinei sistemai yra prieinamos SB16C1053 mikroschemų rinkinio arba bendrosios 16C550 suderinamos UART tvarkyklės. Ilgiems nuosekliesiems kabeliams naudokite ekranuotus kabelius, o DB9 jungtis pritvirtinkite pateiktomis varžtinėmis veržlėmis, kad išvengtumėte atsitiktinio atsijungimo.
