Sąsajos kortelė Sidabrinėstone EC04-E vidinė USB 3.2 Gen 1

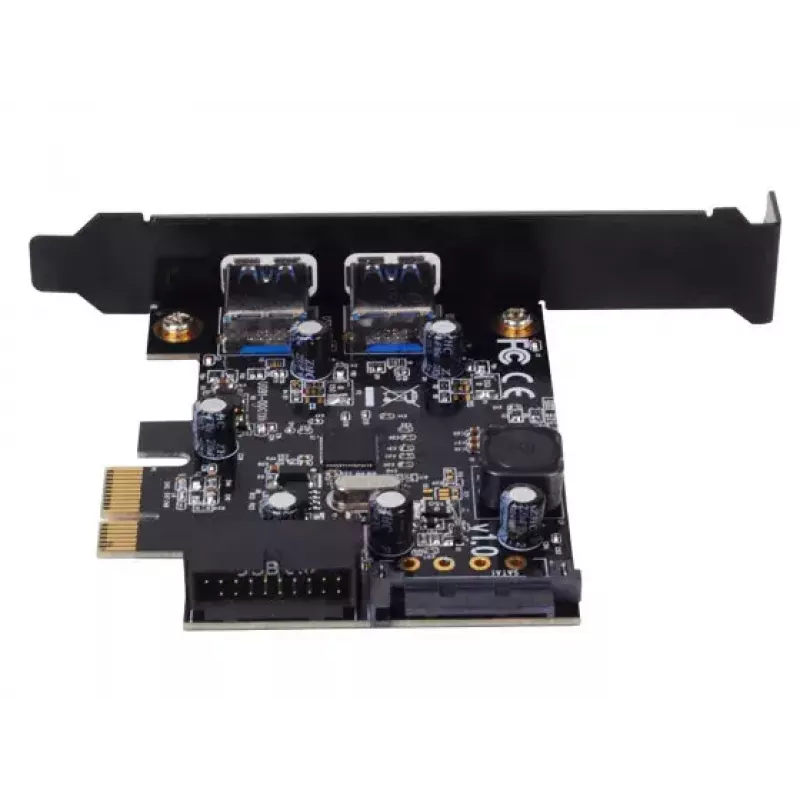

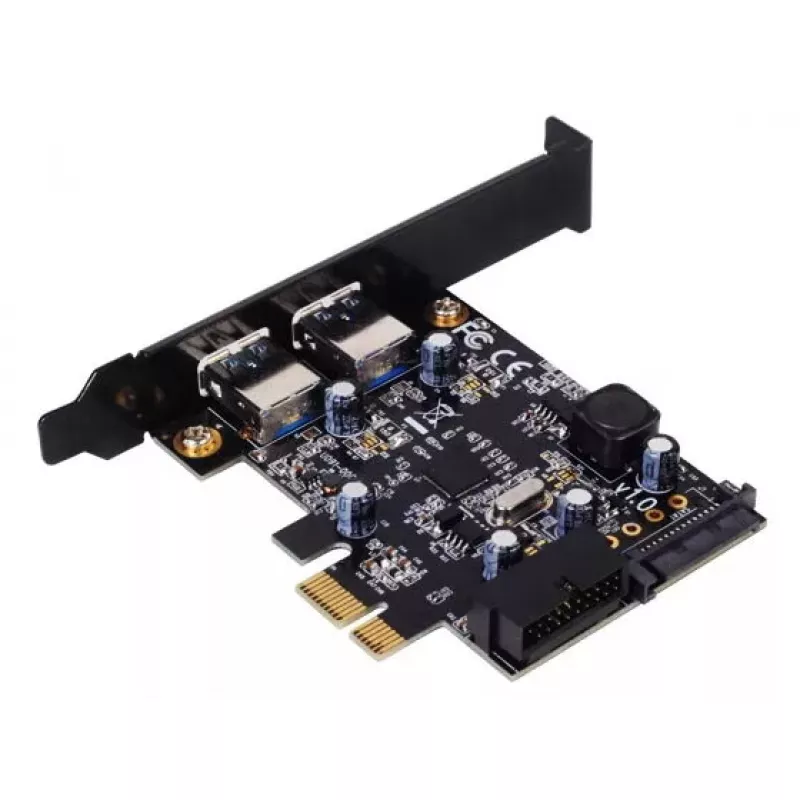

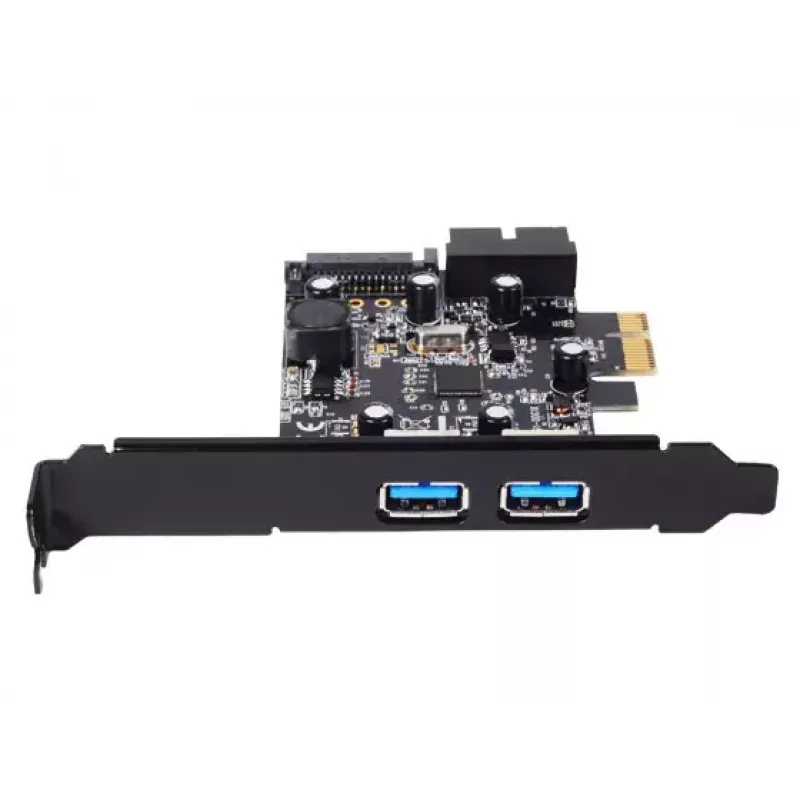

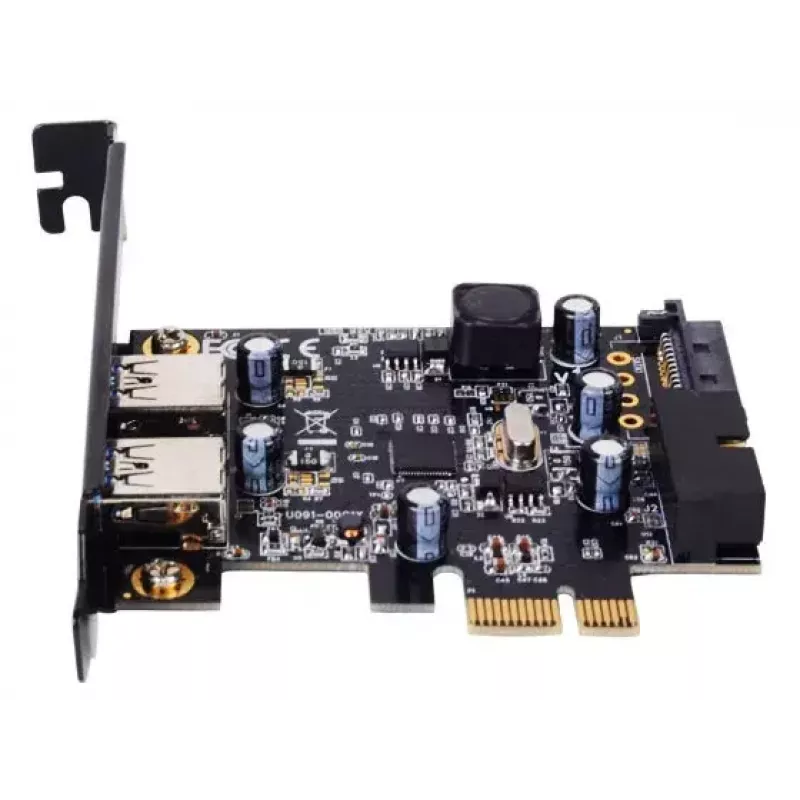

„SidabrinėStone EC04-E“ yra vidinė sąsajos kortelė, išplečianti stalinę sistemą USB 3.2 Gen 1 ryšiu per PCI Express x1 lizdą. Kortelė turi du išorinius A tipo USB 3.0 prievadus ir vieną dviejų prievadų vidinę USB 3.0 jungtį, užtikrinančią iki 5 Gbit/s pralaidumą ir suderinamumą su USB 3.0/2.0/1.1 įrenginiais. Ji skirta naudoti su standartinėmis ATX sistemomis ir prireikus gali gauti papildomą maitinimą iš sistemos maitinimo bloko.

Privalumai

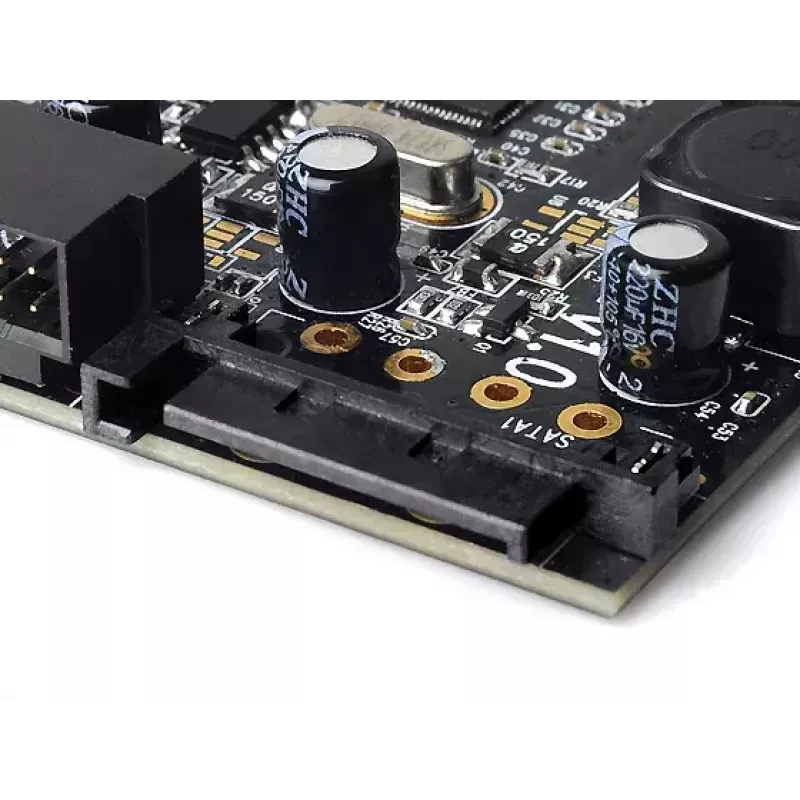

Kortelė prideda keturis USB 3.0 prievadus prie sistemos – du išorinius ir du per vidinę dviejų prievadų jungtį – naudodama PCIe 2.0 x1 sąsają su iki 5 Gbit/s dažnių juostos pločiu. Ji palaiko vienalaikį kelių USB įrenginių veikimą ir pasižymi kompaktišku juodos spalvos dizainu, tinkančiu daugeliui stalinių kompiuterių pagrindinių plokščių. Integruota maitinimo jungtis leidžia EC04-E gauti papildomos galios iš maitinimo bloko, užtikrinant patikimą veikimą su daug energijos vartojančiais periferiniais įrenginiais.

Tinka

• Išorinių USB 3.0 prievadų pridėjimui prie stalinių kompiuterių
• Kelių USB 3.0/2.0/1.1 įrenginių prijungimui vienu metu
• Naudojimui su išoriniais USB 3.0 korpusais ir prijungimo stotelių sprendimais

Pagrindinės specifikacijos

• Pagrindinė sąsaja: PCIe (PCI Express 2.0, x1)
• Išvesties sąsaja: USB 3.2 Gen 1 (USB 3.0), A tipo prievadai

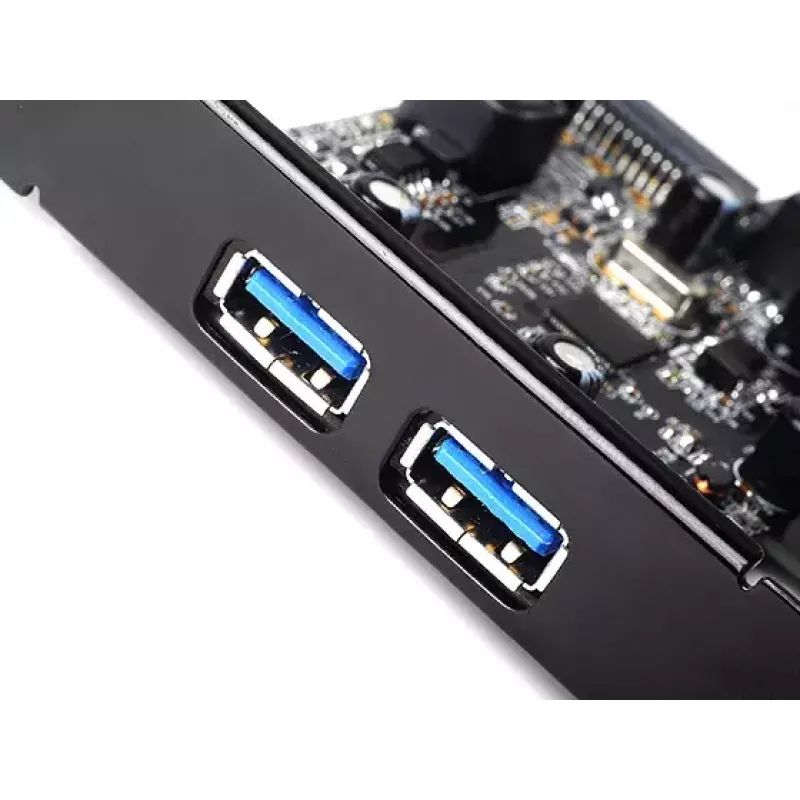

• Išoriniai prievadai: 2 × A tipo USB 3.0

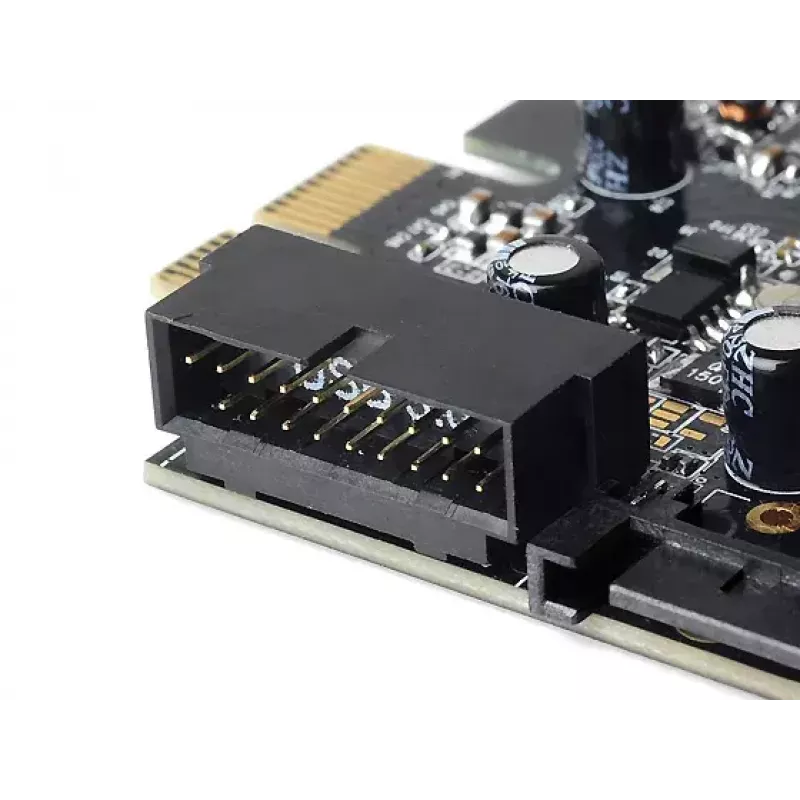

• Vidinė jungtis: 1 × dviejų prievadų vidinė USB 3.0 antraštė
• Maksimalus pralaidumas: 5 Gbit/s (vienai PCIe x1 2.0 linijai)
• Gaminio spalva: Juoda
• Modelis / MPN: SST-EC04-E
• EAN: 4710007220573

Kaip naudoti

Prieš montuodami išjunkite kompiuterį ir atjunkite maitinimą. Įstatykite EC04-E į laisvą pagrindinės plokštės PCIe x1 lizdą ir pritvirtinkite prie korpuso. Jei jungiate vidinius įrenginius, kuriems reikia priekinio skydelio ar korpuso USB antraščių, prijunkite vidinį dviejų prievadų USB 3.0 kabelį prie atitinkamos palaikomų korpusų antraštės. Prijunkite papildomą maitinimo kabelį iš sistemos maitinimo bloko prie kortelės, kai reikia papildomos galios. Iš naujo surinkę sistemą, įjunkite ir įdiekite reikiamas tvarkykles savo operacinei sistemai, jei jos nėra automatiškai pateikiamos.

Rekomendacijos

Įdiekite kortelę į PCIe x1 lizdą; jei yra tik ilgesni PCIe lizdai, kortelė yra suderinama, tačiau užtikrinkite, kad ji būtų tinkamai įstatyta. Naudokite integruotą maitinimo jungtį, kai jungiate kelis didelės galios USB įrenginius arba 3,5" USB maitinamus korpusus, kad užtikrintumėte stabilų veikimą.
