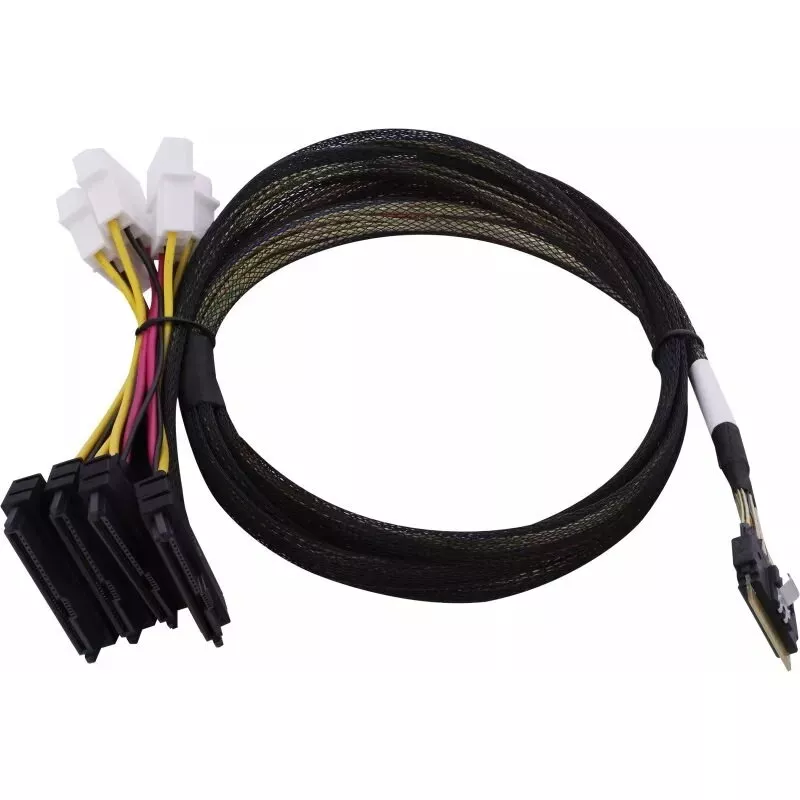

SAS kabelis MICROCHIP 2305300-R SlimSAS ×8 (SFF-8654) prie 2× 4SFF-8639 (U.3) 0,8 m, juodas

„Microchip Technology“ SlimSAS ×8 (SFF-8654) prie 2× 4SFF-8639 (U.3) 0,8 m kabelis yra vidinis didelio tankio sujungimas, skirtas tiesioginio prijungimo serverių ir saugojimo sistemoms. Kabelis turi SlimSAS ×8 SFF-8654 kištuką viename gale ir du 4SFF-8639 (U.3) jungtis kitame, leidžiančias prijungti pagrindinius adapterius prie U.3 saugojimo diskų arba galinių plokščių. Jo 0,8 m ilgis ir kompaktiška juoda apvalkalo danga su daugiaspalviais vidiniais laidais leidžia tvarkingai maršrutizuoti stelažų ir korpusų viduje, palaikant trijų režimų veikimą su SAS, SATA ir NVMe įrenginiais.

Privalumai

Kabelis suteikia vieno kabelio sprendimą, skirtą padalyti SlimSAS ×8 sąsają į dvi U.3 4-jų linijų jungtis, sumažinant reikiamų prievadų skaičių pagrindiniuose adapteriuose ir supaprastinant vidinį kabelių sujungimą. Jo SFF-8654 ir SFF-8639 formos faktoriai yra pramoniniai standartai, užtikrinantys suderinamumą su šiuolaikinėmis serverių ir saugojimo galinėmis plokštėmis. 0,8 m ilgis subalansuoja pasiekiamumą ir signalo vientisumą tankiose serverių aplinkose, o daugialaidė vidinė instaliacija palaiko patikimą didelės spartos duomenų perdavimą SAS, SATA ir NVMe protokolais.

Tinka

• SAS/SATA/NVMe pagrindinių adapterių su SlimSAS ×8 prievadais prijungimui prie U.3 (4SFF-8639) diskų arba galinių plokščių
• Vidiniam kabelių sujungimui stelažų serveriuose, saugojimo korpusuose ir JBOD įrenginiuose
• Atnaujinimui arba keitimui kabeliais duomenų centrų saugojimo sistemose, reikalaujančiose trijų režimų jungiamumo

Pagrindinės specifikacijos

• Jungtis A: SlimSAS ×8 (SFF-8654) vidinis kištukas
• Jungtis B: 2 × 4-jų linijų SFF-8639 (U.3) vidiniai kištukai
• Palaikomi protokolai: SAS, SATA, NVMe (trijų režimų suderinamumas)
• Kabelio ilgis: 0,8 m
• Kabelio apvalkalo spalva: juoda su daugiaspalviais vidiniais laidais
• Taikymas: vidinis tiesioginio prijungimo serverių ir saugojimo sujungimas

Kaip naudoti

Išjunkite serverį arba saugojimo korpusą pagal gamintojo procedūras prieš montuodami kabelį. Įkiškite SlimSAS ×8 (SFF-8654) kištuką į pagrindinį adapterį arba HBA SlimSAS prievadą, o du 4SFF-8639 (U.3) kištukus prijunkite prie atitinkamų diskų arba galinės plokštės jungčių, užtikrindami tinkamą orientaciją ir saugų sujungimą. Maršrutizuokite kabelį, vengdami aštrių lenkimų ir išlaikydami atstumą nuo karštų komponentų ar judančių dalių. Po montavimo įjunkite sistemą ir patikrinkite įrenginio atpažinimą programinėje įrangoje arba operacinės sistemos saugojimo valdymo įrankiuose.

Rekomendacijos

Siekiant optimalaus signalo vientisumo, venkite tvirto kilpavimo ar suspaudimo ir laikykitės rekomenduojamų korpuso maršrutizavimo kelių ilgio. Naudokite sistemose, palaikančiose trijų režimų U.3 jungtis, kad užtikrintumėte suderinamumą su SAS, SATA ir NVMe diskais, ir pasitikrinkite serverio arba galinės plokštės dokumentaciją dėl teisingo prievadų susiejimo ir bet kokių reikiamų programinės įrangos nustatymų.
