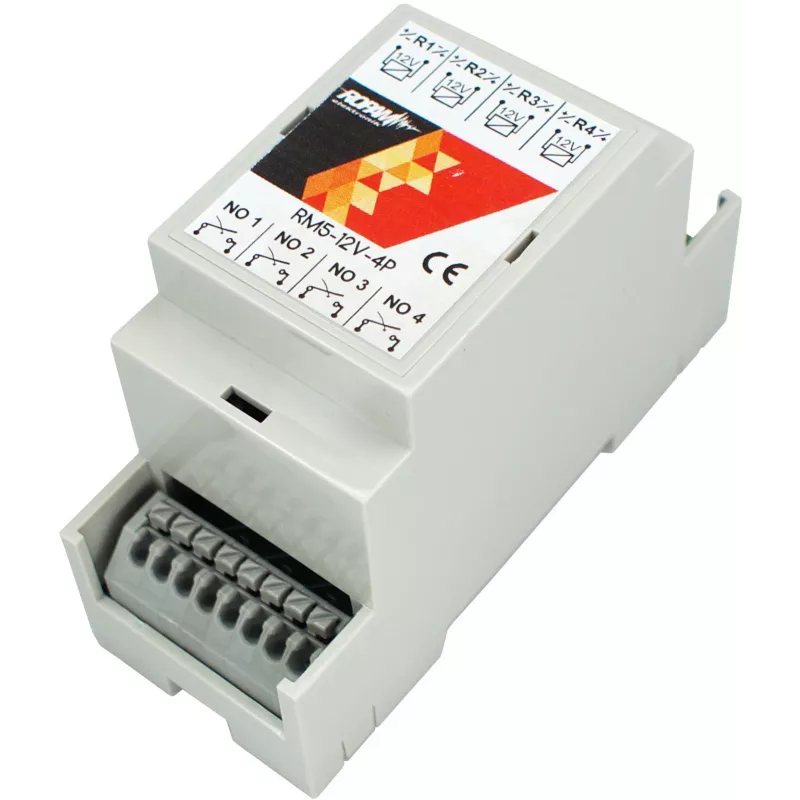

ROPAM RM5-12V-4P 4 kanalų 12V DC SPDT relės modulis su LED indikatoriais

ROPAM RM5-12V-4P yra aukštos kokybės 4 kanalų relės modulis, skirtas patikimam perjungimui pramoninėse ir automatikos srityse. Kiekviena relė turi SPDT (Single Pole Double Throw) kontaktus, galinčius perjungti iki 5A varžinę apkrovą esant 250V AC arba 30V DC. Modulis veikia su 12V DC ritės įtampa ir turi keturis LED indikatorius, skirtus lengvai būsenos stebėsenai. Su varžtinėmis gnybtų jungtimis ir DIN bėgelio arba varžto montavimo galimybėmis, jis siūlo lankstų montavimą. Tvirtas ABS korpusas užtikrina ilgaamžiškumą, o AgSnO2 kontaktai suteikia puikų veikimą ir ilgą elektrinį tarnavimo laiką.

Privalumai

Kompaktiškas 4 kanalų dizainas taupo vietą valdymo skydeliuose. LED indikatoriai suteikia momentinį vizualinį grįžtamąjį ryšį apie relės būseną. Aukšta dielektrinė stipris (4000V AC ritė-kontaktas) užtikrina saugumą ir patikimumą. Tinka plačiam darbinės temperatūros diapazonui (-25°C iki +55°C).

Tinka

• Pramoninės automatikos ir valdymo sistemos
• PLC išėjimų išplėtimas
• Signalo perjungimas ir izoliacija
• Namų automatikos projektai

Pagrindinės specifikacijos

• Kanalų skaičius: 4
• Relės tipas: SPDT
• Ritės įtampa: 12V DC
• Maksimali perjungimo srovė: 5A (varžinė)
• Maksimali perjungimo įtampa: 250V AC / 30V DC
• Maksimali perjungimo galia: 1250VA AC / 150W DC
• Kontaktų medžiaga: AgSnO2
• Montavimas: DIN bėgelis / varžtinis montavimas
• Gnybtai: varžtiniai gnybtai
• LED indikatoriai: 4 (po vieną kiekvienai relei)
• Darbinė temperatūra: -25°C iki +55°C
• Ritės galios sąnaudos: ~0,45W vienai relei
• Izoliacijos varža: >100 MΩ esant 500V DC
• Dielektrinis stipris (ritė-kontaktas): 4000V AC (1 min.)
• Dielektrinis stipris (atviri kontaktai): 1000V AC (1 min.)
• Elektrinis tarnavimo laikas: 100 000 perjungimų (esant vardinei apkrovai)
• Mechaninis tarnavimo laikas: 10 000 000 perjungimų
• Korpuso medžiaga: ABS plastikas

Rekomendacijos

Siekiant optimalaus veikimo, užtikrinkite, kad ritės įtampa būtų stabili 12V DC. Naudokite tinkamo skerspjūvio laidus varžtiniams gnybtams. Šis modulis idealiai tinka perjungti mažos galios AC arba DC apkrovas; indukcinėms apkrovoms apsvarstykite galimybę pridėti slopinimo grandines.
