RJ45 toolless kištukas QOLTEC 54540 CAT6 STP ekranuotiems Ethernet kabeliams

Toolless RJ45 kištukas QOLTEC 54540 CAT6 STP yra jungtis, skirta užbaigti ekranuotus CAT6 Ethernet kabelius be užspaudimo įrankių. Kištukas išsaugo kabelio ekranavimą ir užtikrina patikimą RJ45 jungtį tinklo instaliacijai, pataisiniams laidams ir remontui. Jo toolless surinkimo būdas supaprastina lauko darbus ir nedidelės apimties instaliacijas, išlaikant reikiamas elektrines ir mechanines charakteristikas CAT6 STP kabeliavimui.

Privalumai

Toolless konstrukcija leidžia greitai užbaigti ekranuotus Ethernet kabelius, sumažinant surinkimo laiką ir sumažinant specializuotos įrangos poreikį. CAT6 STP formos veiksnys palaiko pilną porų ekranavimą, kad sumažintų elektromagnetinius trukdžius ir išlaikytų signalo vientisumą. Kištukas užtikrina stabilų mechaninį sukibimą su kabeliu ir standartinę RJ45 sąsają, suderinamą su komutatoriais, maršrutizatoriais ir pataisiniais skydais. Medžiagos ir kontaktų išdėstymas parinkti taip, kad atitiktų CAT6 instaliacijų veikimo lūkesčius.

Tinka

• Ekranuotų CAT6 kabelių užbaigimui lauko sąlygomis be užspaudimo įrankių
• Trumpų pataisinių laidų kūrimui ar remontui biuro ar namų tinkluose
• Tinklo priežiūrai vietoje, kai svarbu išsaugoti kabelio ekranavimą
• Mažoms instaliacijoms ir greitam tinklo išplėtimui

Pagrindinės specifikacijos

• Kategorija: CAT6, suderinama su ekranuota vytos poros (STP) kabeliu
• Jungties tipas: 8P8C (RJ45) kištukas
• Surinkimas: toolless užbaigimas, nereikia užspaudimo įrankio
• Ekranavimo išlaikymas: palaiko folijos / pynutės tęstinumą su jungties korpusu
• Kontaktų išdėstymas: standartinis 8 laidininkų išdėstymas Ethernet iki CAT6 našumo
• Tinkami laidininkų dydžiai: tipiniai CAT6 daugiagysliai / viengysliai laidininkai
• Naudojimo aplinka: vidaus tinklo instaliacijos (biuras, namai, serverių patalpos)

Kaip naudoti

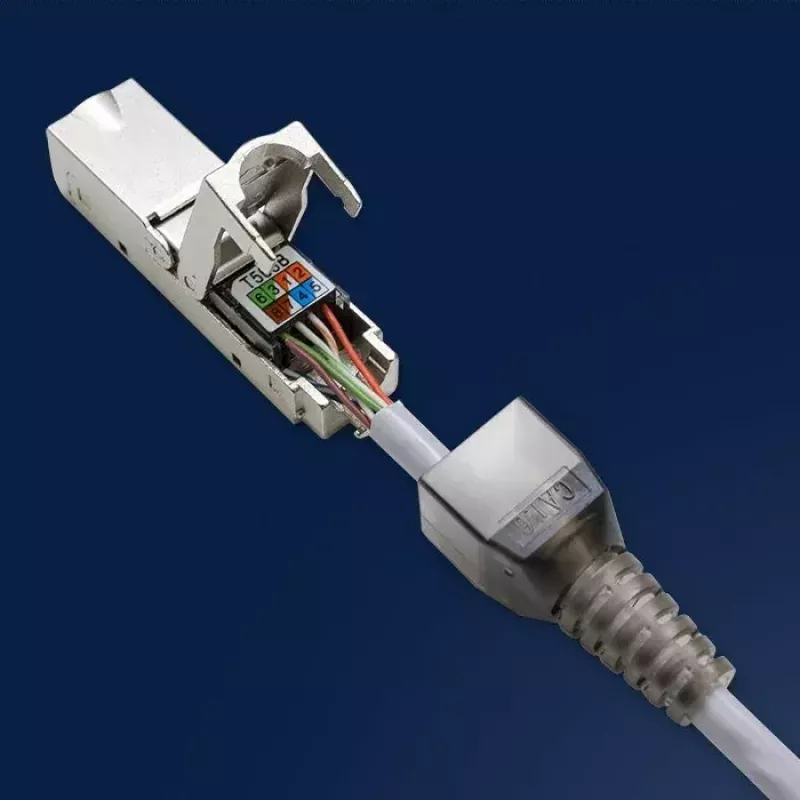

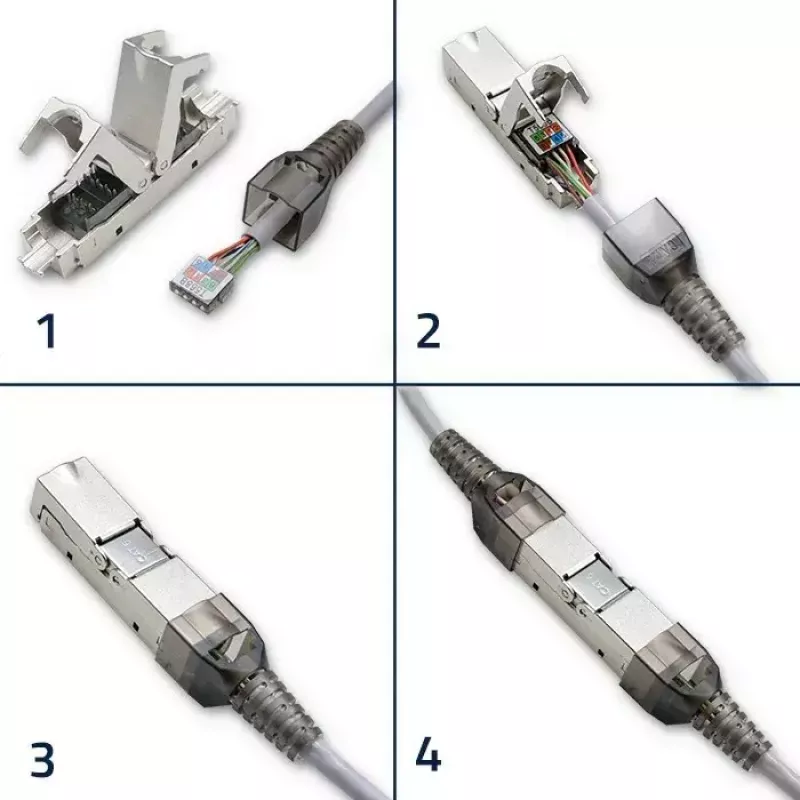

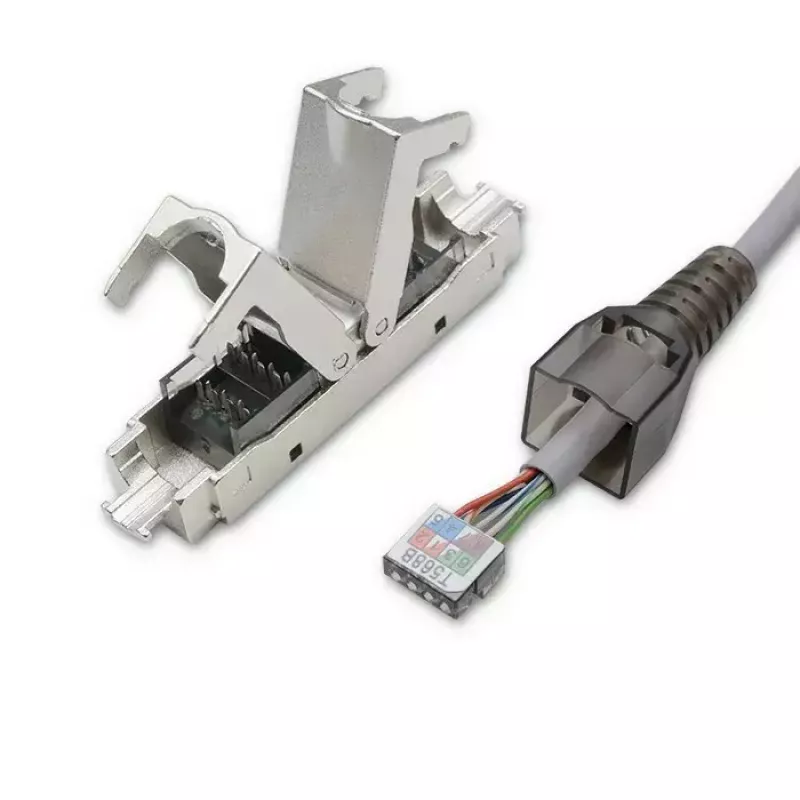

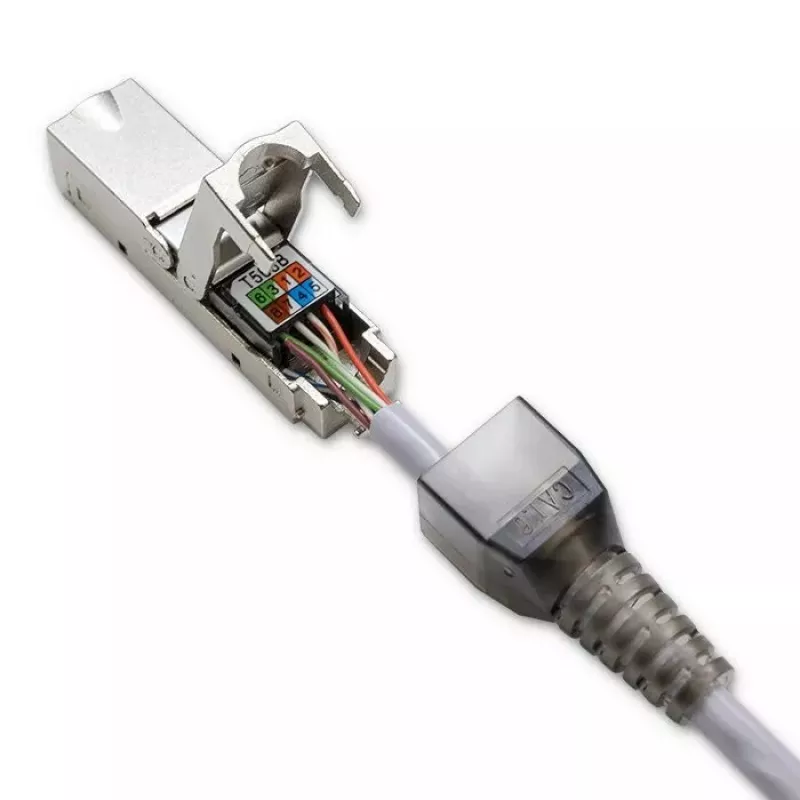

Paruoškite ekranuotą CAT6 kabelį nuimdami išorinę izoliaciją iki rekomenduojamo ilgio, atidengdami foliją ar pynutę ir izoliuotus laidininkus. Išsukite poras tik tiek, kiek būtina užbaigimui. Užmaukite jungtį ant kabelio galo taip, kad ekranavimo kontaktuotų su kištuko ekrano išlaikymo funkcija, ir išdėstykite laidininkus teisinga tvarka pagal pasirinktą laidų sujungimo standartą (TIA/EIA 568A arba 568B). Įjunkite toolless mechanizmą pagal gamintojo surinkimo žingsnius, kol kontaktai užfiksuoja laidininkus ir ekranas pritvirtinamas. Patikrinkite mechaninį laikymą švelniu patempimo bandymu ir patikrinkite jungtį kabelių testeriu, kad patvirtintumėte signalo tęstinumą ir porų vientisumą.

Rekomendacijos

Naudokite kištuką su tinkamai paruoštais ekranuotais CAT6 kabeliais ir nuosekliai laikykitės laidų sujungimo standarto. Venkite per didelio porų išsukimo ir užtikrinkite, kad ekranas būtų tinkamai prijungtas prie kištuko korpuso, siekiant išsaugoti apsaugą nuo elektromagnetinių trukdžių. Patikrinkite veikimą po užbaigimo tinkamu tinklo testeriu ir naudokite tik tinkamose vidaus reitingo instaliacijose.
