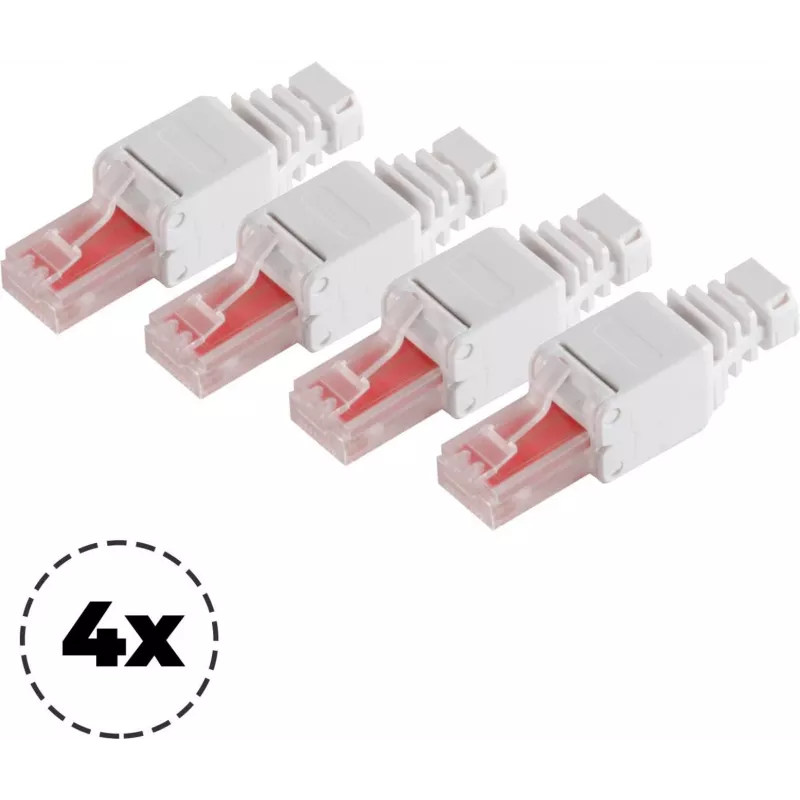

RJ-45 jungtis ShiverPeaks BS75011-4

ShiverPeaks BS75011-4 RJ-45 jungtis yra tiesios formos tinklo kištukas, tiekiamas keturių vienetų pakuotėje. Sukurta naudoti su standartiniais eterneto kabeliais, ši jungtis skirta užtikrinti patikimą fizinę sąsają tarp vytos poros kabelių ir tinklo įrenginių. Dėl tiesaus korpuso ir įprasto RJ-45 formato ji suderinama su pataisymų laidais ir nuolatinėmis jungtimis, kuriose reikalingas kištukas.

Privalumai

Šios RJ-45 jungtys pasižymi kompaktiška tiesia konstrukcija, kuri palengvina įkišimą į lizdus ir sumažina kabelių įtempimą. Pagamintos taip, kad užtikrintų pastovų elektrinį kontaktą, jos palaiko patikimą duomenų perdavimą įprastose eterneto instaliacijose. Keturių jungčių pakuotė leidžia atlikti nedidelius montavimo darbus ar remontą be perteklinių atsargų.

Tinka

• Eterneto pataisymų laidų kūrimui ar taisymui
• Tinklo įrenginių, tokių kaip komutatoriai, maršrutizatoriai ir pataisymų panelės, prijungimui
• Mažoms biuro ar namų tinklo instaliacijoms
• Tinklo kabelių testavimui ir prototipų kūrimui

Pagrindinės specifikacijos

• Jungties tipas: RJ-45 kištukas, tiesi forma
• Kiekis: 4 jungtys pakuotėje
• Suderinamumas: standartiniai 8 padėčių 8 kontaktų (8P8C) eterneto kabeliai
• Skirti kabeliai: vytos poros tinklo kabeliai (pvz., Cat5e, Cat6, kur taikoma)
• Fizinė medžiaga: standus izoliuotas korpusas su metaliniais kontaktiniais kaiščiais signalo perdavimui

Kaip naudoti

Paruoškite vytos poros kabelį, nuimdami išorinį apvalkalą, kad atidengtumėte laidų poras, tada išdėstykite laidus pagal reikiamą laidų schemą (T568A arba T568B). Nukirpkite laidus iki vienodo ilgio ir iki galo įkiškite juos į RJ-45 jungtį, kol kiekvienas laidas įsitaisys į savo kontaktinį kanalą. Naudokite tinkamą užspaudimo įrankį, skirtą RJ-45 kištukams, kad pritvirtintumėte jungtį ant kabelio, užtikrindami, kad kontaktiniai kaiščiai pradurtų izoliaciją ir sukurtų tvirtą kontaktą. Prieš pradėdami naudoti kabelį, patikrinkite laidų vientisumą ir teisingą porų atitikimą kabelių testeriu.

Naudojimo rekomendacijos

Naudokite suderinamus užspaudimo įrankius ir kabelių testerius, kad užtikrintumėte patikimas jungtis; venkite pernelyg didelio kabelio apvalkalo nuėmimo ir prieš užspaudžiant patvirtinkite laidų standartą. Aukštesnės kategorijos kabeliams patikrinkite, ar jungties konstrukcija atitinka kabelio skersmenį ir porų atsukimo ribas, kad išlaikytumėte našumą.
