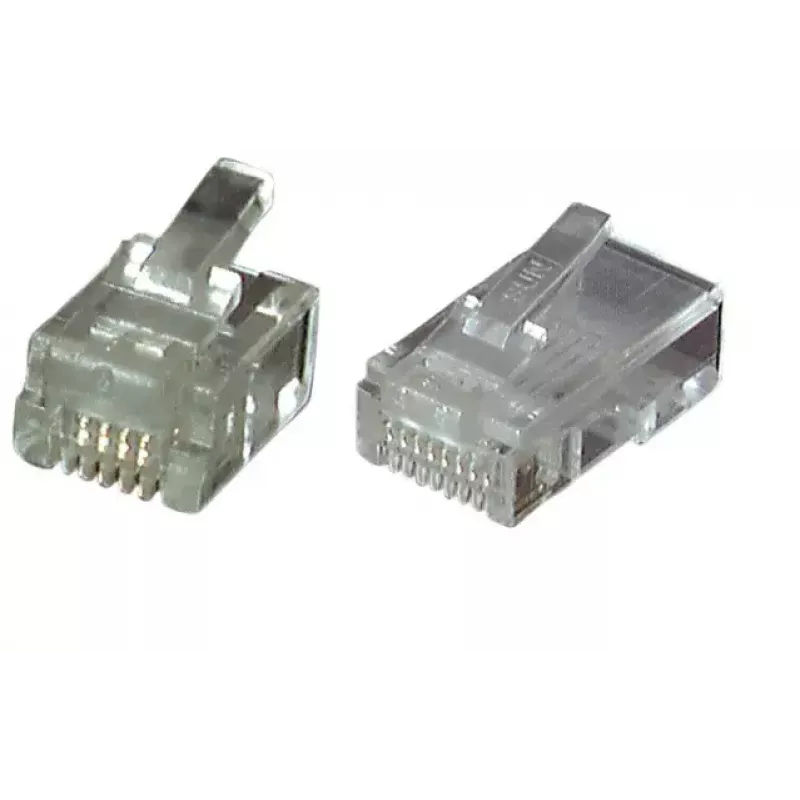

RJ-12 Jungtis EFB Elektronik 37513.1-100

EFB Elektronik RJ-12 UTP E-MO 6/6 SF jungtis yra permatoma, neekranuota modulinė jungtis, skirta plokščiam kabeliui. Tiekiama pakuotėje po 100 vnt., ji sukurta patikimoms telekomunikacijų ir tinklo jungtims, naudojant 6P6C RJ12 formatą, ir užtikrina pastovų kontaktų veikimą mažos ir vidutinės apimties laidų montavimo darbams.

Privalumai

Jungtis palaiko standartinius RJ12 (6P6C) kontaktų išdėstymus ir yra pagaminta permatomame korpuse, kad būtų lengva apžiūrėti laidininkų išlygiavimą. Kaip neekranuota konstrukcija, ji tinka įprastoms vidaus telefono ir mažos spartos duomenų programoms ir tiekiama didmeniniu 100 vienetų kiekiu, kad užtektų keliems užbaigimams ar instaliacijoms.

Tinka

• Telefono plėtiniams ir PBX linijoms
• Mažos spartos nuosekliosioms arba signalizacijos jungtims
• Mažo biuro ir namų tinklui, naudojant plokščią telefono kabelį

Pagrindinės specifikacijos

• Jungties tipas: RJ-12 (6P6C)
• Ekranavimas: neekranuota (UTP)
• Suderinamas kabelis: plokščias telefono kabelis
• Spalva: permatoma
• Kiekis pakuotėje: 100 vnt.
• Gamintojas: EFB Elektronik, MPN 37513.1-100, EAN 4049759133870

Kaip naudoti

Paruoškite tinkamą plokščią telefono kabelį, nuimdami išorinį apvalkalą ir išdėstydami laidininkus pagal norimą 6P6C kontaktų schemą. Įkiškite laidininkus iki galo į jungties korpusą, kad kiekvienas laidas pasiektų savo kontaktą. Naudokite tinkamą užspaudimo įrankį, skirtą RJ10/RJ11/RJ12/RJ45 (pvz., Art.-No. E-MUC410), kad užspaustumėte jungtį ant kabelio. RJ69 suderinamiems įrankiams, jei reikia, naudokite Art.-No. 39945.2. Prieš pradedant eksploatuoti liniją, vizualiai ir su tęstinumo testeriu patikrinkite kiekvieną užbaigimą.

Rekomendacijos

Laikykite jungtis sausoje, nuo dulkių apsaugotoje aplinkoje ir naudokite suderinamą užspaudimo įrankį, kad užtikrintumėte patikimus užbaigimus. Venkite naudoti šias neekranuotas jungtis aplinkoje, kurioje yra dideli elektromagnetiniai trikdžiai; jei reikia geresnės EMI apsaugos, rinkitės ekranuotą jungtį.
