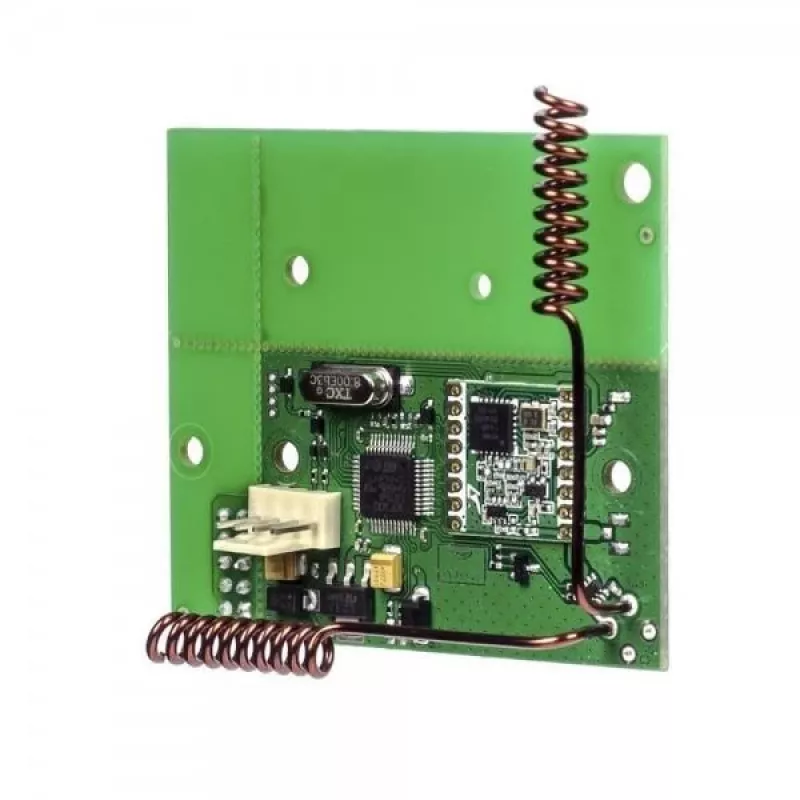

RF imtuvas Ajax uartBridge išmaniesiems namams 868 MHz juoda pilka

„Ajax uartBridge“ išmaniųjų namų RF imtuvas veikia 868 MHz dažnių juostoje ir yra skirtas „Ajax“ belaidžių jutiklių integravimui į laidines apsaugos sistemas bei išmaniųjų namų sprendimus. Kompaktiškas korpusas (55 mm x 13 mm x 64 mm) ir 5 V įėjimo įtampa leidžia įrenginį montuoti laidinių valdymo pultų ir šakotuvų korpusų viduje. Įrenginys priima radijo signalus iš suderinamų „Ajax“ jutiklių ir perduoda įvykių informaciją pagrindinei sistemai, kad centrinis įrenginys galėtų apdoroti pavojaus signalus ir būsenos atnaujinimus.

Privalumai

„uartBridge“ suteikia paprastą būdą sujungti „Ajax“ belaidžius įrenginius su laidinėmis valdymo sistemomis per UART sąsają, įgalindamas lankstų konfigūravimą ir individualius integravimo sprendimus. Mažas formos faktorius palaiko diskretišką montavimą esamų valdymo blokų viduje, nereikalaujant papildomos montavimo vietos. Veikimas 868 MHz dažniu užtikrina stabilų ryšį su įrenginiais, sukurtais tai dažnių juostai, o 5 V maitinimo įėjimas atitinka standartinę elektroniką valdymo pultų korpusuose.

Tinka

• „Ajax“ belaidžių jutiklių integravimui su laidiniais apsaugos signalizacijos pultais
• „Ajax“ jutiklių pridėjimui prie išmaniųjų namų šakotuvų, palaikančių vidinius imtuvo modulius
• Individualiems namų automatikos projektams, kuriems reikia kompaktiško RF imtuvo modulio

Pagrindinės specifikacijos

• Veikimo dažnis: 868 MHz
• Matmenys: 55 mm × 13 mm × 64 mm
• Maitinimo įėjimas: 5 V DC
• Sąsaja: UART įrenginio konfigūravimui ir duomenų mainams
• Spalvų parinktys: juoda ir pilka

Kaip naudoti

Įrenkite „uartBridge“ laidinio centrinio įrenginio ar šakotuvo korpuso viduje, kur jis bus prijungtas prie pagrindinio įrenginio UART prievado ir 5 V maitinimo šaltinio. Po fizinio įrengimo sukonfigūruokite modulį per UART sąsają pagal valdymo pulto ar šakotuvo integravimo reikalavimus. Suporuokite „Ajax“ belaidžius jutiklius su imtuvu, kad jutiklių įvykiai būtų perduodami centriniam įrenginiui, kuris tuomet kels pavojaus signalus ar atnaujins sistemos būseną, kaip sukonfigūruota.

Rekomendacijos

Įrenkite imtuvą valdymo įrenginio viduje atokiau nuo didelių metalinių objektų ar elektromagnetinių trikdžių šaltinių, kad išsaugotumėte radijo signalo kokybę. Prieš įjungdami maitinimą, patikrinkite UART kontaktų išdėstymą ir maitinimo jungtis pagal pagrindinio įrenginio dokumentaciją. Jei pagrindinis įrenginys reikalauja, užtikrinkite tinkamą korpuso ventiliaciją, ir laikykitės vietinių radijo įrangos įrengimo ir laidų vedžiojimo taisyklių.
