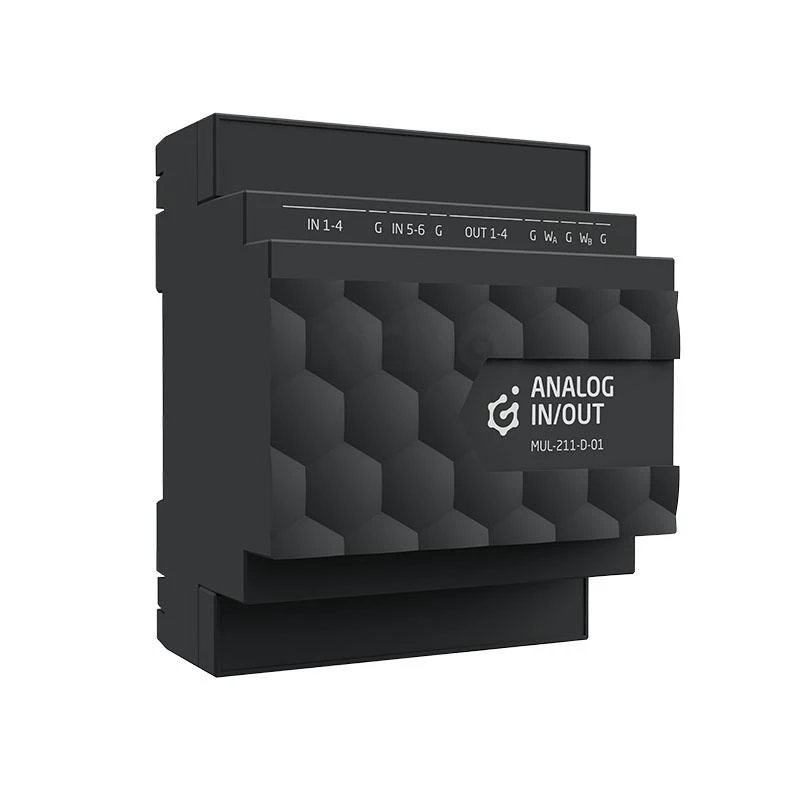

Grenton analoginių įėjimų ir išėjimų modulis, 4 įėjimai 2 išėjimai, 1-Wire, DIN bėgelis, TF-Bus

„Grenton MUL-211-D-01“ yra universalus analoginių įėjimų ir išėjimų modulis, skirtas „Grenton“ išmaniojo namo sistemai. Jis palaiko 1-Wire magistralę, prie kurios galima prijungti iki 8 DS18B20 temperatūros jutiklių, ir bendrauja TF-Bus protokolu. Modulyje yra 4 analoginiai įėjimai (0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20) su 12 bitų skiriamąja geba ir 2 analoginiai išėjimai (0-10V) su 10 bitų skiriamąja geba. Jis montuojamas ant DIN bėgelio, užima 2 DIN modulius (apie 35 mm), maitinamas 24V DC, o maksimalus energijos suvartojimas yra 2W. Darbinės temperatūros diapazonas nuo -10°C iki +50°C, apsaugos klasė IP20.

Privalumai

Šis modulis užtikrina lankstų analoginių signalų gavimą ir valdymą, palaiko kelis jutiklių tipus, įskaitant temperatūros jutiklius per 1-Wire. Kompaktiškas DIN bėgelio dizainas taupo vietą elektros spintose, o TF-Bus ryšys užtikrina patikimą integraciją su „Grenton“ sistema.

Tinka

• Išmaniojo namo automatizavimo sistemoms
• Pastatų valdymui ir kontrolei
• Pramoniniam analoginių signalų stebėjimui
• Temperatūros matavimui su DS18B20 jutikliais

Pagrindinės specifikacijos

• Produkto tipas: Analoginių įėjimų/išėjimų modulis
• Prekės ženklo suderinamumas: „Grenton“ išmaniojo namo sistema
• Ryšio protokolas: TF-BUS
• Montavimo tipas: DIN bėgelis
• Analoginių įėjimų skaičius: 4
• Analoginių įėjimų tipai: 0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20 (per 1-Wire)
• Analoginių įėjimų skiriamoji geba: 12 bitų
• Analoginių išėjimų skaičius: 2
• Analoginių išėjimų tipas: 0-10V
• Analoginių išėjimų skiriamoji geba: 10 bitų
• 1-Wire magistralės palaikymas: Taip
• 1-Wire magistralės talpa: Iki 8 DS18B20 jutiklių
• Maitinimo šaltinis: 24V DC
• Maksimalus energijos suvartojimas: 2W
• Darbinė temperatūra: nuo -10°C iki +50°C
• Apsaugos klasė: IP20
• Modulio plotis: 2 DIN moduliai (apie 35 mm)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su „Grenton TF-Bus“ suderinamais valdikliais ir sertifikuotais 24V DC maitinimo šaltiniais. Užtikrinkite tinkamą montavimą ant DIN bėgelio ir venkite drėgmės bei ekstremalių temperatūrų poveikio.
